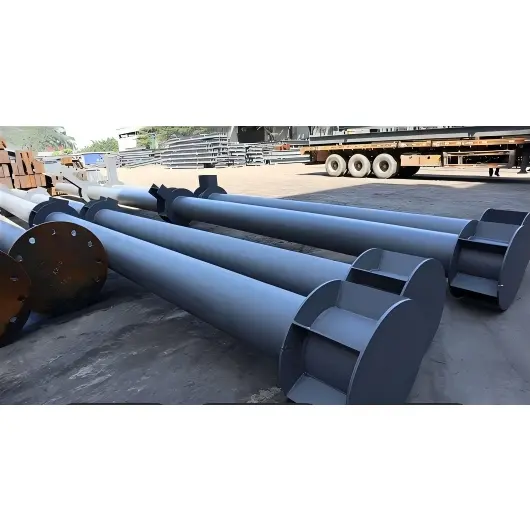

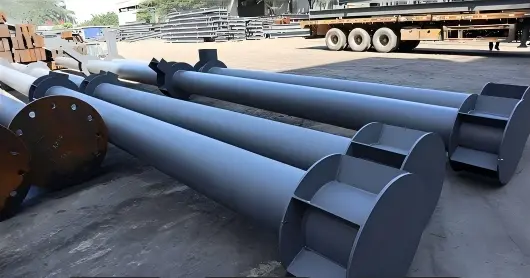

Krožni steber iz votle jeklene cevi

Ti stebri imajo gladek, raven valjast profil in obročasti prečni prerez, ki zagotavlja enakomerno porazdelitev obremenitve in vrhunsko aksialno nosilnost. Učinkovito prenašajo obremenitve z zgornje konstrukcije na temelje in so primerne za vertikalno podporo v različnih aplikacijah, vključno z lahkimi in težkimi jeklenimi konstrukcijami, krajinsko arhitekturo, stadioni, sprehajalnimi potmi, industrijskimi obrati in montažnimi zgradbami. Prihajajo skupaj s potrebnimi povezovalnimi komponentami, kot so osnovne plošče, ojačitvene plošče, povezovalne plošče in vijaki visoke trdnosti.

Definicija in konfiguracija izdelka

I. Osnovna definicija okroglih cevnih stebrov

Steber za okrogle votle jeklene cevi je navpična nosilna komponenta z votlim, krožnim prečnim prerezom. Ti stebri, ki so v glavnem izdelani iz brezšivnih ali varjenih okroglih jeklenih cevi, se pogosto uporabljajo v stavbah z jeklenimi konstrukcijami, občinskih projektih, mostovih in stadionih, kjer predvsem vzdržijo aksialno stiskanje, upogibne momente in torzijske momente.

1. Osnovni atributi

Material: pretežno ogljikovo konstrukcijsko jeklo in nizkolegirano jeklo; za zunanja ali korozivna okolja so na voljo pocinkani zaključki, protikorozijski premazi ali nerjavno jeklo.

Značilnosti prečnega prereza: Določeno z zunanjim premerom (D) in debelino stene (t); votla krožna oblika zagotavlja enakomerno porazdelitev obremenitev v vse smeri, odlično torzijsko in tlačno trdnost ter minimalno koncentracijo napetosti.

Proizvodni proces: Na voljo kot brezšivni cevni stebri (v celoti valjani, ki nudijo visoko nosilnost) ali varjeni cevni stebri (oblikovani z valjanjem in varjenjem jeklenih plošč, kar ponuja nižje stroške).

2. Ključni scenariji uporabe

Cevi za sredice za visoke zgradbe, prizorišča z velikim razponom (razstavne centre/stadione), železniške postaje za visoke hitrosti, nadstreške, industrijske obrate, stebre mostov, stebre mestnih zaščitnih ograj, krajinske stebre itd. 3. Opomba osnovne specifikacije

Standardni zapis: φ zunanji premer × debelina stene × dolžina; npr. φ219 × 8 × 6000 (zunanji premer 219 mm, debelina stene 8 mm, dolžina stebra 6 m).

II. Konfiguracija sklopa stebra s krožnim votlem prerezom (CHS).

Popoln sistem, ki obsega glavno telo stebra iz okrogle votle jeklene cevi, zgornje in spodnje končne povezave, priključne dodatke in pomožne komponente. Razdeljen je v pet glavnih modulov glede na lokacijo: telo stebra, osnova stebra/temelj, povezava na vrhu stebra, povezava med nosilcem in stebrom in pomožni dodatki.

1. Telo stolpca (osrednja komponenta)

Glavna krožna cev: premer cevi, debelina stene in material so izbrani glede na zahteve glede obremenitve; ekstra dolgi stebri so lahko izdelani v segmentih, opremljenih s spoji za spajanje (prirobnični, varjeni ali vtični spoji).

Ojačitvene konstrukcije (obvezne za težke obremenitve ali visoke gradnje):

Notranji ojačevalni obroči in vzdolžna ojačevalna rebra: Za preprečevanje lokalnega upogiba stene cevi.

Zmanjšanje pasu/prehodni del premera: Prehod z uporabo okroglih cevi spremenljivega premera, ko se obremenitve med zgornjim in spodnjim delom razlikujejo.

2. Sklop podnožja stebra (povezuje se s temeljem; določa splošno stabilnost)

Celoten nosilni sklop za spodnji del stebra CHS; obstajata dve pogosti obliki:

1) Tip vgrajenega sidrnega vijaka (najpogostejši)

· Osnovna plošča: debela okrogla ali kvadratna jeklena plošča, popolnoma privarjena na telo stebra.

·Sidrni vijaki: Več sidrnih vijakov visoke trdnosti, vgrajenih v betonski temelj.

·Dodatki: matice, podložke, izravnalne podložke in material za fugiranje (za sekundarno fugiranje za izravnavo in pritrditev podlage).

2) Osnova vtičnice v obliki vložka (osnova v obliki skodelice)

·Betonska vtičnica (skodelica) + vstavljen del stebra + obkrožajoč zbit beton ali beton z drobnimi agregati; pogosto se uporablja v komunalnem inženiringu in gradnji mostov.

3. Zgornji sklop stebra (prenaša silo in podpira nadgradnjo)

Izbrano glede na vrsto komponent nadgradnje:

· Zgornja plošča stebra: pokrovna plošča, ki tesni vrh, ščiti notranjost cevi in ​​prenaša obremenitve od zgoraj.

·Priključni sedež / prirobnica na vrhu stebra: Uporablja se za povezavo z zgornjimi okroglimi cevmi, nosilci ali nosilci prostorskega okvirja. ·Kape za stebre (za urejanje okolice/varovalne ograje): dekorativne in odporne na vremenske vplive; na voljo v sferičnih, ravnih in stožčastih oblikah.

4. Priključni spoji nosilec-steber / cev-cev (pribor za bočni prenos obremenitve)

Standardni pribor za povezovanje okroglih cevnih stebrov z jeklenimi nosilci, sekundarnimi členi in sosednjimi cevnimi stebri:

· Obodne zanke/plošče z ušesi: privarjene na telo cevi za podporo jeklenih nosilcev.

·Priključne prirobnice / cevne objemke: Za spajanje cevi enakega premera ali prehod med različnimi premeri (reducirni spoji).

· Vijaki visoke trdnosti, podložne plošče za varjenje in povezovalne plošče: Za pritrjevanje in ojačitev spojev.

5. Pomožne komponente (montaža, zaščita in vzdrževanje)

·Dvižni pribor: dvižna ušesa, dvižni obroči (tovarniško nameščeni za lažje dviganje na mestu).

·Protikorozijska zaščita: temeljni premaz, vmesni premaz in zaključni premaz / vroče pocinkan premaz; protikorozijsko tesnjenje (končni pokrovi za preprečevanje vdora vode in rjavenja).

· Pripomočki za namestitev: pozicionirni nosilci, začasni nosilci, nastavljive zgornje dvigalke (za poravnavo in začasno pritrditev med namestitvijo).

III. Primeri skupnih konfiguracij sklopov

1. Standardni tovarniški krožni cevni steber: glavna krožna cev + osnovna plošča + sidrni vijaki + izravnalne podložke + zgornja kapica + zatič ohišja cevi + visokotrdni vijaki + protikorozijski premaz + dvižna ušesa.

2. Stebriček za varovalno ograjo občinske ceste: glavna krožna cev + vdelana osnovna prirobnica / betonski podstavek + okrasna zgornja kapa + priključna sponka za varovalno ograjo / plošča z ušesi + pocinkana protikorozijska prevleka.

3. Segmentiran krožni cevni steber visoke jeklene konstrukcije: segmentirane krožne cevi + spojne prirobnice / zvarjeni spoji + notranji ojačevalni obroči + sklop vdelanih sidrnih vijakov + povezovalna plošča obročastega nosilca in stebra + obsežen sistem proti koroziji.

IV. Kratek povzetek

·Definicija: Navpični nosilni člen iz votle okrogle jeklene cevi; ima odlične mehanske lastnosti in široko paleto aplikacij. ·Sistemska logika: telo stebra + osnovni priključni sklop + zgornji priključni sklop + bočni priključni dodatki + protikorozijski/dvižni dodatki; popolne konfiguracije so izbrane glede na obremenitve projekta in scenarije uporabe.

Katere so glavne prednosti okroglih stebrov iz votlih jeklenih cevi?

1. Krožni prečni prerez zagotavlja enakomerno porazdelitev napetosti, visoko aksialno tlačno trdnost in odlično torzijsko stabilnost.

2. Poenostavljen videz je minimalističen, a impresiven, kar povečuje splošno estetsko privlačnost strukture.

3. Nizka odpornost proti vetru zagotavlja vrhunsko učinkovitost vetra za uporabo na prostem.

4. Lahka narava poenostavlja dvigovanje in namestitev, kar ima za posledico visoko učinkovitost konstrukcije.

5. Tako notranje kot zunanje površine je mogoče obdelati za odpornost proti koroziji, kar zagotavlja vzdržljivost pred vlago in dolgo življenjsko dobo.

6. na voljo so izčrpne specifikacije; višino, priključne plošče in vgrajene dele je mogoče prilagoditi različnim arhitekturnim scenarijem.

Katere so ključne značilnosti okroglih cevnih stebrov v primerjavi z jeklenimi stebri H-prereza in kvadratnimi/pravokotnimi votlimi stebri?

I. Prednosti konstrukcijske mehanike

1. Uravnotežena vsesmerna nosilnost in vrhunska torzijska zmogljivost: vztrajnostni moment je dosleden v vseh smereh (ni razlike med močnimi in šibkimi osmi), kar ponuja veliko boljšo prilagodljivost obremenitvam vetra, potresni torziji in ekscentričnim obremenitvam kot H-prerezi ali kvadratne cevi. So najprimernejša izbira za prizorišča z velikim razponom, visoke strukture in obalne projekte, ki so izpostavljeni močnemu vetru. V nasprotju s tem imajo kvadratne cevi in ​​H-prerezi šibke osi in pomembne slabosti glede bočne torzije.

2. Večja tlačna obremenitev in odpornost na lokalno upogibanje za enako količino jekla: Pri aksialnem stiskanju je napetost enakomerno porazdeljena po steni okrogle cevi. Za določeno površino prečnega prereza nosilnost sledi vrstnemu redu: krožna cev > kvadratna cev > jeklo H-prereza. Stebre za težke obremenitve je mogoče olajšati, da zmanjšate stroške, prihranite jeklo in zmanjšate lastno težo.

3. Najnižji koeficient odpornosti proti vetru: poenostavljena krožna oblika ima za posledico koeficient oblike obremenitve z vetrom približno 0,8 v primerjavi z 1,3 za kvadratne cevi in ​​več kot 1,5 za jeklo H-prereza. To znatno zmanjša obremenitev vetra na visokih stebrih, zunanjih prehodih, podporah vetrne energije in stebrih nadstreškov, s čimer se znižajo stroški sidranja temeljev.

II. Posebnosti pri izdelavi in ​​konstrukciji

1. Poenostavljena zasnova spoja in prilagodljive povezave med nosilci in stebri: Jekleni nosilci se lahko povežejo s krožnimi votlimi profili (CHS) pod katerim koli kotom po celotnem obodu 360°, pri čemer se izognejo omejitvam pravokotnih kvadratnih cevi ali poravnavam prirobnic H-nosilcev; to ponuja jasne prednosti za scenarije, ki vključujejo nagnjene tramove, radialne tramove in večsmerna križišča žarkov. Standardizirani obročasti konektorji in sponke olajšajo montažo.

2. Priročno segmentno spajanje: podpira sočelno varjenje po celotnem obodu (z notranjimi/zunanjimi poševnimi robovi) in prirobnične povezave. Obodni zvari na okroglih ceveh enakomerno porazdelijo obremenitev – v nasprotju s kvadratnimi cevmi, ki so nagnjene k koncentraciji napetosti na vogalih, ali H-nosilci, ki zahtevajo natančno poravnavo prirobnic in stojin – kar ima za posledico višje tolerance pri izdelavi.

3. Uravnotežena dvižna teža: Enakomerna porazdelitev teže odpravlja tveganje ekscentrične obremenitve ali prevrnitve med dvigovanjem.

III. Posebnosti pri zaščiti in vzdrževanju pred korozijo

1. Optimizirana površina za zaščito pred korozijo: Za določeno površino prečnega prereza zunanja površina sledi vrstnemu redu: Okrogla cev < kvadratna/pravokotna cev < H-nosilec. To zmanjša količino potrebne barve ali materiala za vroče pocinkanje, kar zniža stroške. Odsotnost ostrih robov ali "mrtvih con" preprečuje kopičenje barve ali zgrešene lise, kar zagotavlja vrhunsko obstojnost v zunanjih korozivnih okoljih.

2. Brez "mrtvih območij" za nabiranje vode ali prahu: Za razliko od zgornjih utorov kvadratnih cevi ali prirobničnih kanalov H-nosilcev—ki radi ujamejo deževnico in prah, kar povzroči korozijo—ukrivljena površina okroglih cevi omogoča naravno odtekanje deževnice, kar znatno podaljša življenjsko dobo zunanjih komunalnih stebrov in krajinskih stebrov.

IV. Posebnosti v arhitekturni estetiki in scenariji uporabe

1. Integrirana dekorativna zasnova: ukrivljen profil ustreza krajinski arhitekturi, stenskim zavesam in fasadam razstavnih dvoran. Sprejema sferične kape stebrov in ukrivljene okrasne elemente, ki združujejo strukturno nosilnost z arhitekturno estetiko - medtem ko so kvadratne cevi in ​​H-nosilci pogosto videti izrazito industrijski.

2. Primernost za omejene prostore: ponuja manjši zunanji premer za enako nosilnost, kar zagotavlja izrazite prednosti za napeljavo komunalnih storitev, notranje okrasne stebre in kompaktne nosilce opreme. V. Stroškovni kompromisi (izkoriščanje diferenciacije: slabosti proti prednostim)

Slabosti: Za ultra težke obremenitve in gosto razporejene okvirne stebre H-nosilci nudijo boljšo stroškovno učinkovitost. Ključni scenariji uporabe: Visoke konstrukcije, dolgi razponi, večsmerne obremenitve, izpostavljene/veteru izpostavljene lokacije in integrirane strukturno-dekorativne funkcije; krožni votli profili (CHS) ponujajo nižje skupne stroške življenjskega cikla na teh področjih.

VI. Povzetek diferenciranega pozicioniranja

H-nosilci: Osredotočite se na večnadstropne, gosto razporejene okvirje. Kvadratne cevi: Osredotočite se na običajne industrijske obrate z majhnim razponom. Stebri s krožnim votlim prerezom (CHS): Osredotočite se na projekte z velikimi razponi, visokimi, večsmernimi obremenitvami in integriranimi projekti krajinske strukture; vzpostavljajo nenadomestljivo tržno prednost z torzijsko odpornostjo, nizko odpornostjo proti vetru in enostavno zaščito pred korozijo.

Delovni tok obdelave od konca do konca za okrogle votle jeklene cevi

I. Razvrstitev izdelkov

1. Brezšivni CHS stebri: proizvedeni z globoko obdelavo končnih brezšivnih jeklenih cevi; običajno se uporablja za majhne do srednje premere in visoko natančne nosilne stebre (φ60–φ630).

2. Valjani in varjeni stebri CHS: proizvedeni z valjanjem jeklene plošče v valj, ki mu sledi vzdolžno in/ali obodno varjenje; uporablja se za stebre velikega premera in težke obremenitve (standardna metoda za zelo velike stebre >φ630).

II. Standardni koraki obdelave (skupni nadaljnji procesi za obe vrsti)

Postopek 1: Pregled surovine in postavitev rezanja

1. Brezšivne cevi: vhodni pregled materiala, zunanjega premera, debeline stene in poročila o odkrivanju napak; odrežite na dolžino s CNC žagami ali plazemskimi rezalniki.

2. Valjane/varjene cevi: odkrivanje vhodnih napak in izravnavanje jeklenih plošč; CNC razrez na razvito širino in poševni rez.

Med rezanjem so vključeni dodatki za krčenje pri varjenju in strojna obdelava.

Postopek 2: valjanje in oblikovanje (samo za valjane/varjene CHS)

1. Jeklena plošča, zvita v valj s pomočjo trivaljnega upogibnega stroja za plošče; robovi poravnani in zaprti.

2. Varjenje za fiksiranje; nastavitev okroglosti in zamika robov (zamik ≤ 10% debeline stene).

Postopek 3: Varjenje šivov telesa glavne cevi

1. Vzdolžno šivno varjenje: avtomatsko obločno varjenje pod praškom (SAW) - oblikovanje notranjih in zunanjih kroglic - za vzdolžni šiv zvite cevi;

2. Po varjenju: Vizualni pregled zvarnih šivov → Ultrazvočno testiranje (UT) (100 % pregled za zvare stopnje I);

3. Obodno sočelno varjenje za večsegmentno spajanje dolgih stebrov: uporablja tudi dvostransko SAW in NDT (nedestruktivno testiranje).

Postopek 4: Zaokroževanje in ravnanje okroglih cevi

Valjane in varjene cevi doživljajo znatno deformacijo pri varjenju; specializirani hidravlični stroj za zaokroževanje se uporablja za popravljanje okroglosti in ravnosti, pri čemer se ovalnost nadzoruje na ≤D/1000; brezšivne cevi zahtevajo le manjše nastavitve ravnanja.

Postopek 5: poševni rob in strojna obdelava končne ploskve (kritičen proces)

CNC stružnica / čelno rezkanje:

· Plosko rezkajte oba konca cevi in ​​zarežite poševne robove, tako da zagotovite pravokotno čelno stran;

· Za stebre, ki zahtevajo prirobnične povezave, natančno strojno izdelajte zatič (nastavek) na koncu cevi, da zagotovite ravno in poravnano prileganje s prirobnico.

Postopek 6: Sestavljanje in varjenje komponent na koncu stebra

1. Sklop osnovne plošče stebra: postavitev in montaža kvadratnih/krožnih osnovnih plošč in ojačitvenih reber, čemur sledi varjenje za pozicioniranje;

2. Zgornja plošča stebra in končni pokrov: Varjenje končnega pokrova s ​​polnim šivom za tesnjenje odprtine cevi in ​​preprečevanje vdora vode;

3. Končniki / ušesne plošče / obročaste priključne plošče: postavitev v skladu z risbami, montaža po obodu cevi in ​​pritrditev z varjenjem;

4. Notranji ojačevalni obroči (za visoko obremenjene stebre): Segmentirano dviganje in namestitev notranjih obročastih ojačevalnih plošč, pritrjenih z notranjim varjenjem.

Postopek 7: Varjenje komponent v vseh položajih

1. Rebra in zanke osnovne plošče: varjene z varjenjem v zaščitnem plinu ali varjenjem pod praškom (SAW);

2. Critical joint welds: Subjected to UT non-destructive testing in accordance with design requirements.

Postopek 8: Popravek končnega izdelka in vrtanje lukenj

1. Popravek varilne deformacije in ravnosti stebra s kombinacijo plamenskega segrevanja in mehanskih metod;

2. CNC vrtanje lukenj za vijake in vodnike na zahtevanih mestih. Postopek 9: Odstranjevanje rje in protikorozijska obdelava

1. Peskanje do razreda Sa2,5 za odstranjevanje škarje in rje;

2. Premaz: temeljni premaz + vmesni premaz + pokrivni premaz; po potrebi nadaljujte s postopkom vročega cinkanja.

Postopek 10: Oštevilčenje končnega izdelka, pregled, pakiranje in pošiljanje

1. Označite ID komponente, mrežne črte in nivoje višine;

2. Celovit pregled dimenzij, zvarov in protikorozijskega premaza pred skladiščenjem.

III. Primerjava obeh procesov

1. Stebri brezšivnih okroglih votlih jeklenih cevi: kratek čas obdelave, brez vzdolžnih zvarov, odlična strukturna celovitost; vendar je premer cevi omejen, stroški nabave za velike premere pa visoki.

2. Valjani in varjeni okrogli cevni stebri: zmožnost ultra velikih premerov s popolnoma prilagodljivo debelino stene; vključuje dodatne korake valjanja in vzdolžnega varjenja, vendar ponuja nižje stroške za sestavne dele velikega obsega.

IV. Specializirana prilagoditev (Mega krožni cevni stebri za visoke zgradbe)

1. Za stebre, polnjene z betonom: luknje za fugiranje in prezračevanje so vnaprej rezervirane na koncih cevi;

2. Okrogli cevni stebri s spremenljivim premerom: izdelani z valjanjem in varjenjem stožčastega prehodnega odseka (reduktorja) za povezavo različnih premerov.

Ključni parametri delovanja za stebre s krožnim votlim prerezom (CHS).

I. Geometrijske specifikacije

1. Imenovanje

Format: ϕD × t × L

·D: zunanji premer (mm); običajne velikosti so φ89, 114, 165, 219, 273, 325, 426, 530, 630, 720, 820, 920, 1020 ...

·t: debelina stene (mm); 4–50 mm

·L: standardna dolžina reza; običajno 6m/9m/12m; ekstra dolge dolžine, dosežene s segmentiranim spajanjem

2. Dimenzijska toleranca

1. Ovalnost: ≤ D/1000

2. Ravnost telesa stebra: znotraj L/1000

3. Pravokotnost čelne ploskve: ≤ t/10

II. Mehanske lastnosti materiala (glavni razredi: Q235B/Q355B)

Q355NL je izbran za uporabo pri nizkih temperaturah zaradi svoje odpornosti na udarce pri nizkih temperaturah.

III. Ključni strukturni parametri

1. Značilnosti preseka (boljše od kvadratnih cevi/H-nosilcev za enako težo)

· Polmer vrtenja je enakomeren v vseh smereh; ni razlike med močnimi in šibkimi osmi;

· Koeficient odpornosti proti vetru: μ ≈ 0,8 (v primerjavi z 1,3 za kvadratne/pravokotne cevi in ​​1,5 za H-nosilke); nizek vpliv obremenitve vetra

1. Prednost stiskanja: visok koeficient stabilnosti aksialne kompresije; nosilnost presega nosilnost pravokotnih stebrov za enako površino preseka

2. Torzijska odpornost: Polarni vztrajnostni moment za krožne odseke je znatno večji kot za nekrožne odseke; odlična potresna zmogljivost in odpornost na ekscentrične obremenitve

IV. Učinkovitost zvarov in NDT (neporušitveno testiranje).

1. Vzdolžni/obodni zvari (razred I): 100 % ultrazvočno testiranje (UT); Zvari stopnje II: 20 % naključna kontrola UT;

2. Natezna trdnost zvara ni nižja od standardne vrednosti osnovne kovine. V. Protikorozijske specifikacije

1. Stopnja odstranjevanja rje s peskanjem: Sa2,5 (nacionalni standard);

2. Standardni premazni sistem: temeljni premaz + vmesni premaz + zaključni premaz; skupna debelina suhega filma: 80–160 μm;

3. Vroče cinkanje: debelina cinkove prevleke ≥85 μm; zasnovan za obalna korozivna okolja.

VI. Specifikacije cevnih stebrov, polnjenih z betonom (CFT).

1. Vrste betona, ki se običajno uporabljajo za polnilo: C30, C40 ali C50;

2. Sinergijsko nosilno delovanje med jekleno cevjo in betonom; skupna aksialna nosilnost se poveča za 2-3 krat; ki se običajno uporablja v visokih zgradbah.

VII. Specifikacije namestitve in povezave

1. Prirobnični priključek: uporablja visoko trdne vijake stopnje 8.8 ali 10.9;

2. Osnovna plošča stebra: debelina plošče 16–60 mm; opremljen z vgrajenimi sidrnimi vijaki (M20–M64).
