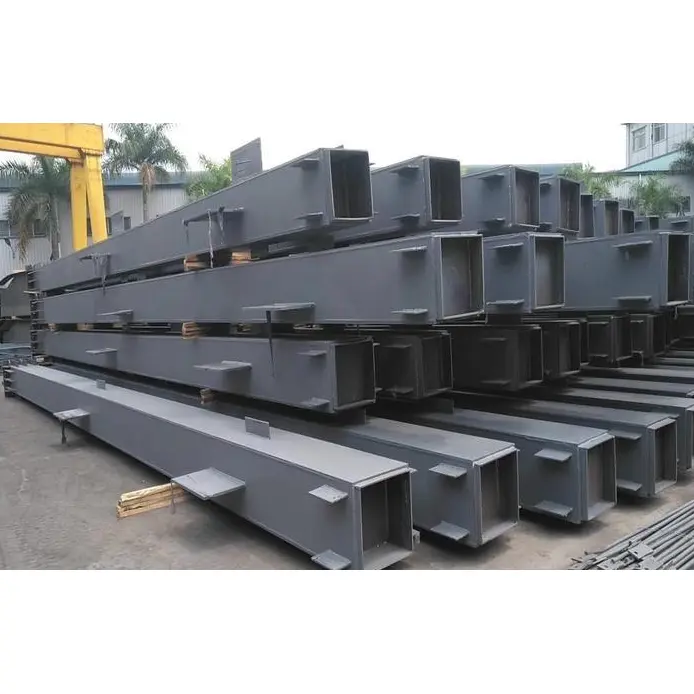

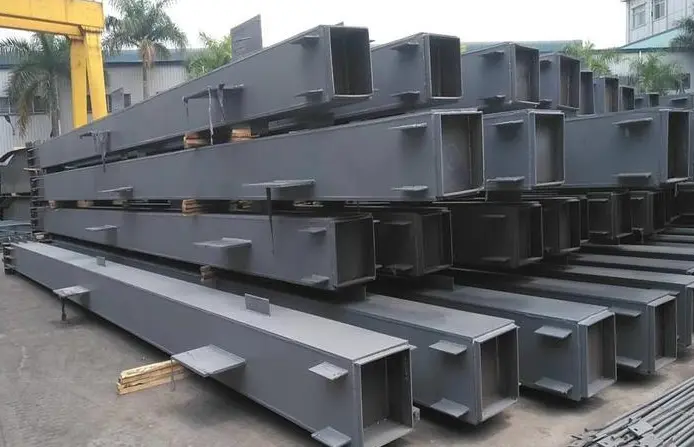

Kvadratni votli konstrukcijski jekleni steber je vrsta nosilnega pokončnega nosilca z zaprtim prerezom v obliki škatle. Predstavlja stroškovno najučinkovitejšo primarno vertikalno podporno komponento za lahke do srednje velike projekte jeklenih konstrukcij. V nasprotju s strukturnimi značilnostmi H-nosilcev, ki običajno kažejo lastnosti usmerjene nosilnosti, ima ta kvadratni jekleni steber zaprt, varjen prečni prerez. Ta zasnova zagotavlja uravnoteženo nosilnost v obe smeri, hkrati pa ponuja čisto, kvadratno estetiko in manjšo lastno težo.
- Izbira osnovnega materiala: Skrbno izbiramo običajne, visokokakovostne strukturne jeklene plošče – posebej kakovosti Q235B in Q355B – ki so na voljo na trgu. Te surovine imajo nizke ravni nečistoč; njihova žilavost in strukturna trdnost sta popolnoma v skladu z nacionalnimi gradbenimi standardi, s čimer se odpravijo morebitna prihodnja tveganja, kot so razpoke ali korozija, že od samega vira.
- Potek dela: Kvadratni votli strukturni jekleni steber je izdelan z uporabo ravnih jeklenih plošč kot surovine. Te plošče so upognjene in spojene v zaprt profil kvadratne cevi (škatlasti prerez). Stebri so podvrženi strogemu končnemu postopku, ki vključuje natančno rezanje, mehansko ravnanje, varjenje osnovne plošče, vrtanje povezovalnih lukenj, odstranjevanje rje in protikorozijsko površinsko prevleko.
- Strukturne lastnosti: struktura zaprtega škatlastega preseka je kompaktna in na splošno enotna. Gred stebra ostane popolnoma ravna z ničelnim upogibnim odstopanjem, notranja porazdelitev napetosti pa je enakomerna, kar mu omogoča, da stabilno prenese tako navpične tlačne obremenitve kot stranske torzijske sile.
- Standardne komponente: dokončano kvadratno telo stebra, odebeljena trdna jeklena osnovna plošča in fiksne ojačitvene plošče.
- Pomožni materiali: Po meri izdelane priključne plošče, pritrdilni vijaki visoke trdnosti in priključne vtičnice (ušesa).
- Prednost dostave: Vse komponente so izdelane sočasno kot enoten sklop, kar zagotavlja popolno dimenzijsko združljivost. Dodatnih dodatkov ni treba posebej kupiti; celoten paket, pripravljen za namestitev, je dobavljen v eni pošiljki, kar omogoča takojšnjo namestitev na kraju samem.
- Lahke industrijske zgradbe: majhne do srednje velike tovarne jeklenih konstrukcij, skladišča, enostavne proizvodne delavnice in zunanji nadstreški.
- Montažni začasni objekti: modularna ohišja na gradbišču, podporni stebri za montažne ograjene prostore na gradbišču in začasne gradbene ploščadi.
- Komercialna in civilna infrastruktura: nizke poslovne stavbe, nadstreški za avtomobile, manjše jeklene krajinske strukture in občinske podporne strukture.
The closed-section square tube features similar moments of inertia in both directions, overcoming the inherent weakness of traditional open-section steel profiles (which typically exhibit anisotropic strength). To zagotavlja, da so zmožnosti stiskanja, bočnega premika in torzijske odpornosti hkrati maksimirane. Designers are relieved of the need to perform additional calculations for bi-directional load differentials, making the product suitable for various installation positions—including frame columns and perimeter load-bearing supports—and effectively simplifying the overall structural design scheme.
Pod predpostavko enakovredne nosilnosti je lastna teža kvadratnega votlega konstrukcijskega jeklenega stebra znatno nižja kot pri H-nosilcih ali betonskih stebrih. To ne le zmanjša stroške vlivanja temeljev in zmanjša obremenitev temeljnih tal, temveč omogoča tudi uporabo lažjih dvižnih naprav in zmanjša stroške dela na gradbišču. Posledično je zelo primeren za majhne do srednje velike projekte lahkih jeklenih konstrukcij z omejenim proračunom.
Strukturni elementi so popolnoma kvadratni in ravni, imajo ravne površine brez ostrih, štrlečih robov, kar zagotavlja močno vizualno enotnost. Ne glede na to, ali se uporabljajo kot izpostavljeni notranji nosilni stebri ali kot zunanji stebri, oblečeni v okrasne plošče, se brezhibno vključijo v zasnovo in uravnotežijo strukturno funkcionalnost z arhitekturno estetiko za izpolnjevanje estetskih zahtev komercialnih, stanovanjskih in krajinskih projektov.
Končni izdelki ustrezajo strogim tovarniškim standardom tako za ravnost kot za ravnost na končni strani in so opremljeni s standardiziranimi vnaprej izvrtanimi luknjami in poševnimi robovi. To zagotavlja visoko toleranco za napake pri poravnavi med montažo na kraju samem, kar odpravlja potrebo po gradbenem osebju, ki bi opravljalo zamudno brušenje ali popravljanje. Celo ekipe začetniki lahko hitro opravijo montažna opravila, s čimer občutno pospešijo celoten načrt gradnje.
Prilagojeni različnim delovnim okoljem – vključno s suhimi notranjimi prostori, izpostavljenimi zunanjimi območji in vlažnimi obalnimi regijami – ponujamo tri različne protikorozijske rešitve: premaz z barvo, vroče pocinkanje in obdelavo predhodno pocinkanega jeklenega traku. Stranke lahko poljubno izbirajo na podlagi svojega proračuna projekta in predvidenega delovnega okolja, kar zagotavlja dolgoročno odpornost proti oksidaciji, koroziji zaradi deževnice in eroziji zaradi pritiska vetra, s čimer se podaljša življenjska doba jeklenih stebrov.
Vzdržujemo pripravljeno zalogo različnih standardnih velikosti, hkrati pa ponujamo nestandardne storitve prilagajanja – vključno z dolžinami po meri, specifičnimi debelinami sten, edinstveno oblikovanimi izrezi in specializiranim varjenjem ušesnih ploščic – za izpolnjevanje različnih projektnih zahtev. Manjše velikosti so primerne za aplikacije, kot so majhni nadstreški in montažne konstrukcije, medtem ko so večje velikosti sposobne obvladovati zahteve velikih obremenitev srednje velikih industrijskih obratov, s čimer celovito pokrivajo potrebe po nabavi na različnih ravneh projekta.
Naši kvadratni votli strukturni jekleni stebri so obdelani z opremo za rezanje CNC, da se zagotovi natančno dimenzioniranje plošč in cevi. Strogo nadziramo pravokotnost končnih ploskev, kar ima za posledico gladke rezane odseke brez robov brez težav z drobljenjem robov, s čimer zagotavljamo natančnost poravnave strukturnih členov že od samega izvora.
Vsak steber je enakomerno opremljen z odebeljeno, trdno osnovno ploščo. Uporabljamo obodni postopek varjenja s polnim prebojem, da zagotovimo goste, robustne zvarne šive. To odpravlja napake v kakovosti, kot so nepopolno zlitje ali vključki žlindre, s čimer se okrepi strukturna stabilnost povezave stebra s temeljem in prepreči ločitev osnovne plošče v pogojih velike obremenitve.
Ob strogem upoštevanju gradbenih načrtov izvajamo natančne postopke prilagajanja – vključno z vrtanjem povezovalnih lukenj, varjenjem pritrdilnih plošč z ušesi in rezkanjem končnih pošev – z vsemi parametri obdelave, primerjanimi z nacionalnimi standardi, da zagotovimo brezhibno poravnavo med vijaki in ploščami med montažo na kraju samem.
V skladu z določenim protikorozijskim načrtom uporabljamo kombinacijo tehnik mehanskega čiščenja in peskanja, da temeljito odstranimo sloje škarje in rje z jeklene površine. Takoj po odstranitvi rje nanesemo večslojni premazni sistem - sestavljen iz temeljnih in pokrivnih premazov - ali izvedemo vroče cinkanje, da preprečimo sekundarno rjavenje osnovnega materiala.
- Specifikacija za hladno oblikovane zaprte strukturne jeklene profile: GB/T 6728
- Standard za načrtovanje jeklenih konstrukcij: GB 50017-2017
|
Material |
Moč tečenja |
Natezna trdnost |
Raztezek po zlomu |
Nizkotemperaturna udarna energija |
|
Q235B |
≥235MPa |
375 ~ 500 MPa |
≥26 % |
≥27 J |
|
Q355B |
≥355MPa |
470~630MPa |
≥20 % |
≥34 J |
- Standardne stranske dolžine: 40×40mm, 50×50mm, 60×60mm, 80×80mm, 100×100mm, 120×120mm, 150×150mm, 200×200mm;
- Združljive debeline sten: 2,0 mm, 2,5 mm, 3,0 mm, 4,0 mm, 5,0 mm, 6,0 mm, 8,0 mm;
- Standardne dolžine: 2m–12m; podpira rezanje po meri na kateri koli določen obseg dolžin brez najnižjega praga naročila za dolžine po meri.
- Prerez: 1536 mm² (15,36 cm²)
- Teoretična teža enote: 12,06 kg/m
- Strukturne značilnosti: uravnotežena dvosmerna upogibna in torzijska odpornost; odlična stabilnost pri aksialnem stiskanju; primeren za veliko večino strukturnih aplikacij lahkih okvirjev.
- Strukturne prednosti: ima zaprto škatlasto strukturo; nudi vrhunsko odpornost na stranske premike in torzijo v primerjavi z jeklenimi profili z odprtim prerezom, kar učinkovito blaži bočni pritisk vetra in zunanje potresne sile.
- Projektni pragovi: razmerje vitkosti komponente (λ) ≤ 150; ta vrednost ustreza kritičnim konstrukcijskim omejitvam ("rdeče črte") za jeklo lahkega profila v gradbeništvu in za industrijske zgradbe srednjega obsega, zaradi česar je primerna za konstrukcijske standarde različnih nosilnih okvirnih stebrov.
- Dimenzijska odstopanja: odstopanja v dolžini stranice in debelini stene se strogo držijo omejitev, ki jih predpisujejo nacionalni standardi za hladno oblikovane jeklene profile.
- Natančnost ravnosti: Celotna ravnost konstrukcijskega elementa mora biti ≤ 1/1000 njegove skupne dolžine, kar učinkovito odpravlja težave, kot sta zvijanje ali poševnost.
- Zahteve glede končnih ploskev: Odrezane končne ploskve morajo biti popolnoma ravne in pravokotne—brez nagibanja ali vdolbin—s čimer je zagotovljeno natančno prileganje med namestitvijo.
- Spray Coating: vsebuje dvoslojni nanos temeljnega premaza in zaključnega premaza z nadzorovano debelino suhega filma 80–120 μm. Ta možnost je idealna za suha notranja okolja, saj ponuja optimalno razmerje med zmogljivostjo in stroškovno učinkovitostjo.
- Vroče cinkanje: Ponaša se z debelino cinkove prevleke ≥ 65 μm, kar zagotavlja maksimalno odpornost proti oksidaciji in koroziji. V zunanjih razmerah na prostem ta obdelava zagotavlja življenjsko dobo od 8 do 15 let.
- Kvadratne cevi iz predhodno pocinkanega traku: sam osnovni material ima predhodno nanešen cinkov premaz, ki nudi stabilne, temeljne lastnosti za preprečevanje rje. Zaradi tega je stroškovno učinkovita izbira za preproste projekte lahkih jeklenih konstrukcij.
Naši kvadratni votli strukturni jekleni stebri so zasnovani tako, da dolgoročno stabilno delujejo v temperaturnem območju od -20 °C do +60 °C. Ker so sami po sebi odporni na potresne sile in pritisk vetra, jih ne prizadenejo ekstremno visoke ali nizke temperature. Ti stebri so primerni za uporabo v najrazličnejših okoljih, vključno z zaprtimi notranjimi prostori, zunanjimi okolji na prostem in vlažnimi obalnimi regijami.
Kot izkušen domači proizvajalec kvadratnih votlih konstrukcijskih jeklenih stebrov HAISHENG upravlja pet najsodobnejših inteligentnih proizvodnih baz v Tianjinu, Fujianu, Shandongu in Hubeiju. Neodvisno upravljamo celoten življenjski cikel proizvodnje – od rezanja, varjenja in globoke obdelave do protikorozijske obdelave – zagotavljamo dobavno verigo neposredno do kupca brez vmesnih pribitkov. Ne glede na to, ali gre za nakupe majhnih serij ali izvoz zabojnikov velikih količin, kupcem ponujamo pristne, najnižje cene franko tovarna, s čimer omogočamo učinkovit nadzor nad proračuni za nabavo projektov.
Vzpostavili smo obsežen mehanizem nadzora kakovosti od konca do konca, ki zajema celoten proces – od prejema surovin do odpreme končnih izdelkov. Surovine so posamično preverjene glede na njihove materialne certifikate; v fazi proizvodnje izvajamo naključne kontrole dimenzij in neporušne preiskave zvarov; končno so vsi končni izdelki podvrženi enotnim pregledom za preverjanje ravnosti in debeline protikorozijske prevleke. Vsi izdelki strogo upoštevajo nacionalne standarde GB/T 6728 in GB 50017-2017. Strogo odpravljamo težave s kakovostjo, kot so deformacije, slabo varjenje in korozija, s čimer pomagamo strankam, da se izognejo – že pri izvoru – težavam, kot je predelava namestitve na kraju samem in neuspeh pri preverjanju sprejemljivosti projekta.
Za razliko od običajnih dobaviteljev posameznega izdelka lahko izvedemo nestandardno rezanje, luknjanje po meri, varjenje ušesne plošče in specializirane protikorozijske obdelave na podlagi konstrukcijskih risb. Iz zaloge dobavljamo standardne kvadratne stebre z votlim profilom – idealne za nadstreške, skladišča in enostavne strukturne projekte – hkrati pa nudimo tudi težke škatlaste stebre po meri za izpolnjevanje zahtev kompleksnih projektov, kot so srednje velike tovarne in visoke pomožne jeklene konstrukcije. To zagotavlja rešitev na enem mestu, ki zadovoljuje tako standardizirana naročila kot potrebe po prilagojenem prilagajanju.
Z leti poglobljenega strokovnega znanja v industriji izvoza jeklenih konstrukcij vzdržujemo namensko čezmorsko projektno skupino, ki je dobro seznanjena z inženirskimi standardi nabave v regijah, vključno z jugovzhodno Azijo, srednjo Azijo, Afriko in Južno Ameriko. Zagotavljamo celotno dokumentacijo o carinjenju, potrdila o pregledu kakovosti in poročila o materialih. Podpiramo prilagojeno izvozno embalažo in uporabljamo stabilne čezmejne logistične kanale, hkrati pa ponujamo večjezično tehnično podporo za poenostavitev postopka nabave in dostave za naše mednarodne stranke.
Predprodajne storitve vključujejo pomoč pri izbiri specifikacij in prilagajanju obremenitve; med prodajnim procesom zagotavljamo posodobitve v realnem času o stanju proizvodnje in pošiljanja; in po prodaji nudimo brezplačna navodila za namestitev in podporo pri odpravljanju težav. Za kakršna koli vprašanja kakovosti, povezana s samim izdelkom, nudimo garancijo in vzdrževalne storitve. Poleg tega našim partnerjem nudimo dolgoročno tehnično podporo, vključno s pomočjo pri strukturnih spremembah in zamenjavah komponent.
1. V: Kako izberem med jeklenimi stebri s kvadratnim votlim prerezom in jeklenimi stebri s H-nosilci?
O: Kvadratni votli konstrukcijski jekleni stebri enakomerno porazdelijo obremenitve v dveh smereh, imajo čisto estetiko, so lažji in nudijo vrhunsko stroškovno učinkovitost. Najbolj primerni so za lahke do srednje velike tovarne, skladišča, zunanje nadstreške, nadstreške za avtomobile, montažne modularne zgradbe in nizke civilne objekte. Nasprotno pa so stebri s H-nosilci bolj primerni za visoke industrijske zgradbe, velike razpone in težke industrijske zgradbe. Stranke lahko izbirajo prilagodljivo na podlagi posebnih zahtev glede obremenitve in proračunskih omejitev.
2. V: Kako naj izberem med vrstama jekla Q235B in Q355B?
O: Material Q235B ponuja nižje stroške in odlično žilavost, zaradi česar je popolnoma primeren za projekte z majhno obremenitvijo, kot so nadstreški, montažna stanovanja in majhna skladišča. Q355B je material visoke trdnosti z vrhunskimi tlačnimi in nosilnimi sposobnostmi, zaradi česar je primeren za srednje velike projekte jeklenih konstrukcij, ki vključujejo industrijske obrate z velikimi obremenitvami, zunanja območja, ki so izpostavljena močnemu vetrovnemu pritisku, in obalna območja, nagnjena k koroziji.
3. V: Kateri protikorozijski postopki so najprimernejši za posebne scenarije uporabe? Kakšna je garancijska doba?
O: Za suha notranja okolja je priporočljiv nanos pršilnega premaza, saj ponuja najboljšo stroškovno učinkovitost. Za standardne zunanje pogoje je najboljša izbira vroče cinkanje, ki zagotavlja življenjsko dobo od 8 do 15 let. Za preproste, začasne konstrukcije so kvadratne cevi iz pocinkanega jeklenega traku izvedljiva možnost. V normalnih delovnih pogojih – in razen poškodb, ki jih povzroči človek – imajo izdelki, premazani z razprševanjem, garancijo od 1 do 3 let, medtem ko imajo vroče pocinkani izdelki garancijo od 5 do 8 let.
