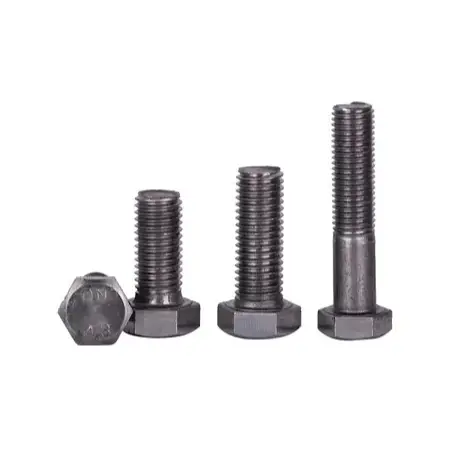

Standardni jekleni priključni vijaki za konstrukcijo

Osnovne definicije in standardne konfiguracije

Veljavni standardi: GB/T 5780 (razred C – grob/komercialni razred), GB/T 5782 (razred A/B – natančen/rafiniran razred)

I. Definicije izdelkov

1. Opis

Standardni jekleni priključni vijaki za gradbeništvo so pritrdilni elementi za splošno uporabo, ki se uporabljajo za sekundarne povezave in začasno pritrditev. Ne zahtevajo konstrukcijske prednapetosti; namesto tega prenašajo obremenitve preko strižne odpornosti stebla vijaka in ležajnega pritiska na kontaktnih površinah povezanih komponent. Glede na proizvodno natančnost so razvrščeni v dve glavni vrsti: razred C (grob/komercialni razred) in razred A/B (natančen/rafiniran razred).

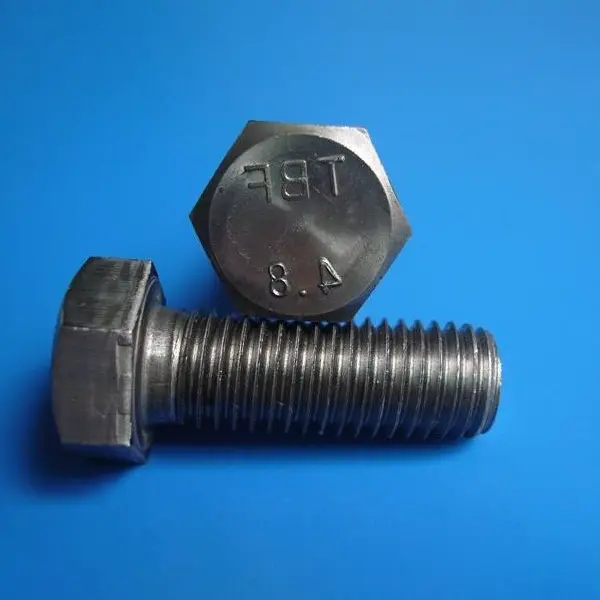

2. Stopnje trdnosti

Skupne ocene: 4,6, 4,8 in 5,6. Njihova trdnost je bistveno nižja od trdnosti vijakov visoke trdnosti; ne smejo se uporabljati v primarnih nosilnih spojih ali povezavah, ki so izpostavljene izmeničnim dinamičnim obremenitvam.

3. Skupni materiali

Glavno telo je izdelano iz jekla z nizko vsebnostjo ogljika ali Q235, kar zagotavlja visoko stroškovno učinkovitost in enostavnost obdelave.

4. Razpon specifikacij

Nazivni premeri: M10, M12, M16, M20, M22, M24; nazivne dolžine: 30–200 mm (prilagodljivo po naročilu).

Podrobnosti o klasifikaciji

Vijaki razreda C (grobi/komercialni razred): zanje je značilna manjša natančnost izdelave, večje tolerance stebla in večje razdalje v luknjah za vijake; omogočajo priročno namestitev na kraju samem in so najbolj razširjena vrsta v inženirskih projektih.

Vijaki razreda A/B (precision/refined grade): odlikujejo jih visoka natančnost in tesno prileganje, kar zagotavlja enakomerno porazdelitev obremenitve; običajno se uporablja za podlage opreme in natančne spoje.

II. Standardna konfiguracija sklopa

Standardni sklop za konstrukcijske priključne vijake: 1 vijak + 1 šestroba matica + 1 ploščata podložka; Vzmetne podložke se lahko dodajo glede na posebne pogoje delovanja. 1. Standardno telo vijaka s šesterokotno glavo; ima standardne grobe navoje in trdno steblo brez delov z zmanjšanim premerom.

2. Standardna ustrezna šestroba matica; navoje poravnajte za varno pritrditev.

3. Ploščata podložka (standardna): nameščena pod glavo matice ali vijaka, da poveča površino ležaja in prepreči poškodbe površine med privijanjem.

4. Vzmetna podložka (izbirno): nameščena na območjih, ki so izpostavljena tresljajem, da zagotovi elastično zaklepanje; služi le za preprečevanje rahljanja in ne povečuje nosilnosti konstrukcije.

Standardne sestavne konfiguracije:

· Osnovno: 1 vijak + 1 matica + 1 ploščata podložka (najpogostejše)

· Zaščita pred popuščanjem: 1 vijak + 1 matica + 1 ploščata podložka + 1 vzmetna podložka

III. Površinska obdelava

1. Navaden / črni oksid: Za suha notranja okolja; najnižji stroški.

2. Vroče cinkanje: za zunanja, izpostavljena, vlažna ali korozivna okolja; odporen proti rji in vzdržljiv.

3. Elektroforeza / Barvanje: Dekorativni zaključek z osnovno zaščito pred korozijo; običajno uporablja za ograje in ograje.

IV. Scenariji uporabe

1. Začasna montaža in pritrditev komponent.

2. Priključki za sekundarne strukture, kot so ograje, lestve, ploščadi za vzdrževanje, strešne/stenske obloge in nosilci cevi.

3. Lahke pomožne konstrukcije in nenosilni dekorativni elementi.

V. Dodatne točke

1. Namestitev: Lahko se zategne s standardnimi ročnimi ali električnimi ključi; ni posebnih zahtev za začetno zategovanje, končno zategovanje ali nadzor navora.

2. Lastnosti: Omogoča vgradnjo v nekoliko prevelike luknje; enostaven za sestavljanje/razstavljanje in ponovno uporabo; nagnjeni k zrahljanju v okoljih z visokimi vibracijami.

3. Omejitve: Strogo prepovedano kot nadomestek za visoko trdne vijake v kritičnih nosilnih povezavah, kot so tisti za jeklene nosilce, stebre ali nosilce žerjavov.

Katere so ključne prednosti standardnih jeklenih povezovalnih vijakov za gradbeništvo?

1. Nizki stroški, enostaven za nabavo in zelo vsestranski.

2. Posebna orodja niso potrebna; namestitev lahko izvedete s standardnim ročnim ključem.

3. nizka trdnost in nizka prednapetost; šibka odpornost na vibracije in zdrs.

4. Lahko se večkrat razstavi in ​​ponovno sestavi; namestitev in odstranitev sta priročna.

5. Nagnjenost k deformacijam pod obremenitvijo; neprimeren za primarne nosilne spoje v jeklenih konstrukcijah.

Razlikovanje poudarkov

I. Osnovne prednosti

1. Nizki stroški in visoka stroškovna učinkovitost

Surovine in proizvodni procesi za te standardne konstrukcijske spojne vijake so preprosti, zaradi česar je cena na enoto veliko nižja od cene vijakov visoke trdnosti; bistveno zmanjšajo stroške, če se uporabljajo za obsežne sekundarne povezave ali začasne pritrditve.

2. Enostavna namestitev z minimalnimi zahtevami glede opreme

Ni potrebe po kalibriranih momentnih ključih ali specializirani opremi za končno zategovanje; zadostujejo standardni ročni ali električni ključi. Postopek se izogiba zapletenim korakom, kot so začetno zategovanje, končno zategovanje ali ponovni pregled navora, zaradi česar se ga je enostavno naučiti in izvesti.

3. Visoka prilagodljivost in toleranca vgradnje

Velika razdalja med vijakom in luknjo (značilna za grobe vijake razreda C) omogoča manjše povečave lukenj na mestu in prilagoditve poravnave, kar poenostavlja sestavljanje komponent. Montaža je možna v poljubni prostorski orientaciji brez območij omejenega dostopa.

4. Prilagodljivo sestavljanje/razstavljanje in možnost ponovne uporabe

Ti vijaki so zasnovani tako, da se izognejo strukturnim poškodbam, zato jih je enostavno odstraniti in znova namestiti, kar zagotavlja visoko stopnjo obračanja; še posebej so primerni za začasne pritrditve, področja, ki zahtevajo pogosto vzdrževanje, ali komponente, ki so predmet prihodnjih sprememb in zamenjav.

5. Preprosta konfiguracija in enostavno upravljanje na kraju samem

Standardni sklop je sestavljen le iz vijaka, matice in ploščate podložke. Z manj komponentami obstaja manjše tveganje neusklajenosti ali izgube, kar poenostavlja shranjevanje inventarja in upravljanje zahtevkov na kraju samem.

II. Relativne pomanjkljivosti

1. Brez konstrukcijske prednapetosti; šibka odpornost proti zdrsu in vibracijam

Prenos obremenitve je odvisen izključno od zaklepanja navojev; zlahka se zrahljajo pod dinamičnimi obremenitvami ali ponavljajočimi se tresljaji in so strogo prepovedani za uporabo v primarnih nosilnih ali zaradi utrujenosti kritičnih spojih.

2. Nizka stopnja trdnosti

Pretežno stopnja 4,6 ali 4,8; njihova natezna in strižna nosilnost je veliko slabša od tistih pri vijakih visoke trdnosti razreda 8.8 ali 10.9, zaradi česar niso primerni za velike obremenitve ali znatne upogibne momente. 3. Slaba togost povezave

Pod obremenitvijo se komponente soočajo z večjim zdrsom in deformacijami, zaradi česar ne izpolnjujejo zahtev glede togosti za spoje primarnih jeklenih konstrukcij.

III. Povzetek izbirnih meril

1. Dajte prednost običajnim vijakom za: začasno pritrditev, sekundarne strukture (ograje, nosilci, obloge itd.), aplikacije statične obremenitve in lokacije brez visokih zahtev glede odpornosti proti zdrsu.

2. Izberite sornike visoke trdnosti za: trajne spoje, ki vključujejo primarne nosilne elemente (greme, stebre, tramove žerjava, rešetke itd.), dinamične obremenitve, visoke zahteve glede togosti in visoke zahteve proti zdrsu.

Postopek gradnje na kraju samem

Veljavni standard: GB 50205-2020. Velja za navadne vijake razreda C (grobi) in razreda A/B (natančni); zajema dva scenarija: začasno pritrditev in trajne strukturne povezave.

I. Priprava gradnje

1. Preverjanje materiala: Preverite specifikacije vijakov, dolžino, stopnjo trdnosti in obdelavo površine. Po potrebi zahtevajte ustrezne matice, ploščate podložke in vzmetne podložke; jih organizirano shranjujte in varujte niti pred poškodbami.

2. Priprava orodja: standardni ročni ključi, električni ključi, kotni brusilniki, pile in markerji; oprema za kalibracijo navora ni potrebna.

3. Pregled komponent: Očistite priključne površine, da odstranite prah, olje in rjo. Preglejte reže med spajanjem plošč; če so reže prevelike, namestite podložne plošče v skladu s specifikacijami.

4. Preverjanje poravnave lukenj: preverite poravnavo lukenj za vijake. Manjše povrtavanje je dovoljeno za vijake razreda C, vendar je plinsko rezanje za povečanje lukenj strogo prepovedano; čezmerna odstopanja zahtevajo sanacijske ukrepe (npr. polnjenje in ponovno vrtanje).

II. Namestitev komponent in začasna pritrditev

1. Dvignite in poravnajte jeklene komponente; nastavite osi, višino in ravnost; zavarujte z začasnimi oporami.

2. Začasno zavarujte položaj z majhnim številom vijakov ali zatičev, da preprečite celoten premik.

III. Vstavljanje vijakov

1. Prosto vstavite vijake; ohraniti dosledno orientacijo; ne silite jih notri s kladivom.

2. Zaporedje montaže: Glava vijaka → Površina sestavne plošče → Ravna podložka → (Vzmetna podložka, če je potrebna) → Druga površina sestavne plošče → Matica. 3. Razcepljeni konec vzmetne podložke ne sme ležati ravno ob nosilni površini; to zagotavlja funkcijo proti popuščanju.

IV. Pritrdilne operacije

1. Zaporedje pritrjevanja: Za skupine vijakov na spojih zategnite simetrično od sredine navzven; pri dolgih spojih nadaljujte od sredine proti obema koncema, da preprečite zvijanje plošč ali neenakomerno porazdelitev napetosti.

2. Zahteve za pritrditev: Zategnite, dokler se površine plošče ne dotaknejo; zadostuje zmerno zategovanje. Ni posebnih zahtev za začetno zategovanje, končno zategovanje ali omejitve navora, niti ni potreben strog nadzor prednapetosti.

3. Pri večvrstnih razporeditvah vijakov zategnite vsak vijak posebej in zaporedno; zagotovite, da noben vijak ni zgrešen ali premalo privit.

V. Dodelava videza in zaščita končanega dela

1. Po pritrjevanju odstranite ostanke in odvečne kovinske ostružke iz bližine spoja.

2. Preverite dolžino izpostavljenih niti; standard je 2–3 niti. Če je izpostavljeni del predolg ali prekratek, ga zamenjajte s sornikom ustrezne dolžine.

3. Nanesite barvo proti rjavenju na izpostavljene niti in področja, ki so jih prizadeli ureznine ali udarci.

4. Zaščitite dokončane spoje pred močnimi udarci ali zunanjimi motnjami.

VI. Pregled kakovosti in sprejem

1. Celovit vizualni pregled

· Vijaki, matice in podložke so prisotni in pravilno nameščeni, brez manjkajočih ali neporavnanih delov;

· Priključne površine se tesno prilegajo brez vidnih rež;

· Izpostavljene niti merijo 2–3 niti, kar ustreza vizualnim standardom kakovosti;

· Brez sledi kladiva ali poškodb niti.

2. Funkcionalni pregled

Izvedite ciljne preglede na mestih, ki so izpostavljena tresljajem, da zagotovite, da ne pride do zrahljanja.

VII. Prepovedi gradnje

1. Strogo prepovedati povečevanje ali ustvarjanje lukenj s plinskim rezanjem ali sežiganjem;

2. Strogo prepovedati zamenjavo vijakov visoke trdnosti z navadnimi vijaki na primarnih nosilnih spojih;

3. Vzmetne podložke ne smejo biti nameščene nazaj ali izpuščene;

4. Na območjih, ki so izpostavljena pogostim tresljajem, se navadni vijaki ne smejo uporabljati kot edini način nosilne povezave. Poenostavljen postopek

Priprava konstrukcije → Poravnava sestavnih delov in začasna pritrditev → Vstavljanje vijakov + montaža podložk in matic → Simetrično zategovanje → Pregled štrlečih navojev + protikorozijski popravki → Prevzemni pregled

Ključni parametri delovanja

Standardi: GB/T 5780, GB/T 5782, GB/T 3098.1; razvrščeni v vijake razreda C (grobi) in vijake razreda A/B (natančni); skupne stopnje trdnosti: 4.6, 4.8, 5.6.

I. Osnovni material in trdota

1. Pogosti materiali: nizkoogljično jeklo, Q235

2. Površinska obdelava: gladka obdelava, črni oksid, vroče cinkanje, elektroforeza

3. Trdota po Rockwellu (HRC)

1. Stopnje 4,6/4,8: ≤28 HRC

2. Stopnja 5.6: 22–32 HRC

II. Mehanske lastnosti (minimalne vrednosti)

Opomba: Navadni vijaki niso izpostavljeni konstrukcijski prednapetosti; prenos obremenitve je odvisen od strižnega in ležajnega delovanja.

III. Tolerance dimenzij in navojev

1. Natančnost niti

1. Vijaki razreda C (grobi): 8 g (velika toleranca, velika razdalja med sornikom in steno luknje; najpogosteje uporabljeni na mestu)

2. Vijaki razreda A/B (natančni): 6 g (visoka natančnost, minimalna razdalja prileganja)

2. Toleranca dolžine: Nazivna dolžina ±2 mm

3. Ravnost stebla: ‰ (promili)

IV. Parametri konstrukcije in namestitve

1. Štrljenje navoja: 2–3 navoji, ki štrlijo čez matico po zategovanju, se štejejo za sprejemljive

2. Montažni pribor

1. Standard: ploščata podložka; dodana vzmetna podložka za vibrirajoče komponente (služi samo za preprečevanje popuščanja; ne povečuje nosilnosti)

3. Zahteve za luknje

1. Vijaki razreda C (grobi): Dovoljeno je manjše povečanje lukenj na kraju samem z uporabo pile; širitev s plinskim rezanjem je strogo prepovedana

2. Vijaki razreda A/B (natančni): Povečevanje lukenj je strogo prepovedano, da se zagotovi natančnost prileganja

V. Značilnosti delovanja

1. Odpornost proti zdrsu: Brez prednapetosti; šibka odpornost proti zdrsu na kontaktnih površinah; neprimeren za spoje, ki so izpostavljeni izmeničnim dinamičnim obremenitvam ali intenzivnim vibracijam

2. Ponovna uporabnost: Lahko se razstavi in ​​večkrat ponovno uporabi

3. Togost povezave: relativno nizka togost; nagnjeni k zdrsni deformaciji pod obremenitvijo

VI. Področje uporabe

1. Standardni jekleni priključni vijaki za konstrukcijo: Namenjeni samo za začasno pritrjevanje, sekundarne strukture in pomožne komponente za statično obremenitev

2. Prepovedana uporaba: Ne sme se uporabljati za primarne nosilne spoje, kot so povezave jeklenih okvirjev med nosilci in stebri, nosilci žerjavov ali nosilci z dolgim ​​razponom; ne more nadomestiti vijakov visoke trdnosti

pogosta vprašanja

V1: Kakšna je razlika med vijaki razreda C in razreda A/B?

O: Vijaki razreda C so grobi/komercialni razredi z večjimi tolerancami stebla in večjo razdaljo med sornikom in steno luknje. So najpogosteje uporabljena vrsta za začasno pritrditev in sekundarne strukture, ker omogočajo manjše prilagoditve poravnave lukenj na kraju samem. Vijaki razreda A/B so natančni/rafinirani razredi s tesno prilegajočimi se razmiki in enakomerno porazdelitvijo obremenitve, ki se uporabljajo za podlage opreme in natančne spajalne spoje.

V2: Ali je mogoče namesto vijakov visoke trdnosti uporabiti običajne vijake?

O: Ne. Običajni vijaki (razred 4,6/4,8/5,6) nimajo predvidene prednapetosti, nizke trdnosti in slabe odpornosti proti zdrsu in vibracijam. Strogo jih je prepovedano uporabljati v primarnih nosilnih spojih, kot so povezave med jeklenimi nosilci in stebri, nosilci žerjavov in nosilci z dolgim ​​razponom. Za vse kritične strukturne povezave je treba uporabiti vijake z visoko trdnostjo (razred 8,8/10,9).

V3: Kakšen je namen vzmetne podložke?

O: Vzmetna podložka zagotavlja elastično zaklepanje, ki preprečuje popuščanje pod vibracijami. Nameščen je med ploščato podložko in matico. Za standardne aplikacije statične obremenitve zadostuje samo ploščata podložka. Za vibrirajočo opremo, strukture, ki mejijo na žerjav, ali pogoje dinamične obremenitve je priporočljiva vzmetna podložka, vendar še vedno ne zagotavlja enake učinkovitosti proti popuščanju kot visoko trdna prednapetost vijakov.

V4: Ali je mogoče navadne vijake ponovno uporabiti?

O: Da. Za razliko od sornikov z visoko trdnostjo na strižni navor je mogoče navadne sornike razstaviti in večkrat uporabiti, ne da bi pri tem ogrozili njihovo nosilnost, pod pogojem, da navoji in steblo niso poškodovani. Zaradi tega so idealni za začasne pritrditve, vzdrževalne dostopne točke in komponente, ki bodo predmet prihodnjih sprememb.

V5: Kako izbrati med navadnim zaključkom, črnim oksidom in vročim cinkanjem?

O: Navaden zaključek/črni oksid je primeren samo za suha notranja okolja. Vroče cinkanje je potrebno za izpostavljenost na prostem, v vlažnih pogojih ali korozivnih okoljih; zagotavlja 8-10 let odpornosti proti koroziji. Za dekorativne namene z osnovno zaščito pred korozijo je na voljo premaz z elektroforezo.
