Globalni projekti montažnih jeklenih konstrukcij se še naprej širijo s hitro gradnjo industrijskih obratov, logističnih skladišč, komercialnih kompleksov in visokih jeklenih zgradb. Večina splošnih izvajalcev in kupcev inženiringa se močno osredotoča na glavni jekleni okvir, vendar pogosto spregleda združljivost med sekundarnimi komponentami ohišja/tal in priključno strojno opremo. Slaba izbira sekundarnih komponent bo sprožila nevarnosti projekta v pozni fazi, kot so deformacija strehe, pokanje talne plošče, puščanje spojev in korozija pritrdilnih elementov. Na podlagi let izkušenj pri izvozu in podpori projektov za jeklene komponente,HAISHENGrazlaga ključna izbirna načela, ki zajemajo barvne plošče, grede, talne plošče in ustrezne povezovalne sisteme, ter zagotavlja praktične inženirske reference za čezmorske in domače projekte jeklenih konstrukcij.
Pregledi dokončanih projektov kažejo, da okvare sistema ohišij redko izvirajo iz nezadostne nosilne zmogljivosti glavnega okvirja. Večina težav nastane zaradi neusklajenih sekundarnih komponent, plošč in povezovalne strojne opreme.
Nekateri projekti znižujejo proračune s sprejetjem barvnih plošč s tanko podlago v kombinaciji z gredmi z majhnim prerezom. Pod obremenitvijo s snegom ali vetrom upogib grede presega dovoljene vrednosti, barvne plošče se valovito popačijo in tesnilni prekrivni spoji se razmaknejo, kar povzroči puščanje vode in vdor vlage. Številni kupci dobavljajo barvne plošče ali grede ločeno, ne da bi preverili celotno delovanje sistema ohišij, kar povzroči znatne stroške popravil v poznejši fazi.

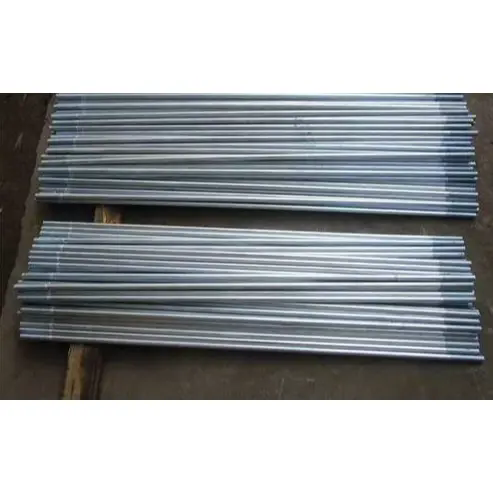

Slabosti v življenjski dobi sistemov ohišij se običajno pojavijo na povezovalnih spojih. Ko so plošče in gredi vroče cinkani, medtem ko imajo pritrdilni elementi nizke stopnje zaščite pred korozijo, bodo vijaki v nekaj letih zarjaveli in povzročili zrahljanje spoja. Pritrdilni elementi iz strukturnega jekla predstavljajo nevidne, a kritične dele celotnih sklopov ohišij. Njihova trdnost, prevleka in parametri navora se morajo ujemati s podlagami gred in barvnih plošč; tudi vrhunske plošče ne morejo doseči svoje predvidene življenjske dobe z neusklajenimi pritrdilnimi elementi.
Nezadostna dolžina prekrivanja talne plošče ali neusklajenost profila s širino jeklenega nosilca povzroči povešeno deformacijo med vlivanjem betona. Nekateri projekti slepo sprejmejo nizkocenovne profile, medtem ko ignorirajo zmogljivost strižne vezi, kar močno poveča tveganje za pokanje plošče.
Izdelki, zasnovani za kopenska okolja, se uporabljajo neposredno v obalnih območjih razpršene soli ali v kemičnih obratih, bogatih s prahom. Široka korozija se pojavi v 3–5 letih, kar poveča stroške celotne življenjske dobe, namesto da zmanjša stroške.
Inženirska izbira se opira na merljive parametre in ne zgolj na imena izdelkov. Spodnja tabela navaja osnovne indikatorje za komponente ohišnega sistema, kar omogoča hitro primerjavo za tovarne, skladišča in projekte javnih zgradb.
| Ime komponente | Osnovni material | Glavne specifikacije | Ključni kontrolni indikatorji | Tipična področja uporabe |
|---|---|---|---|---|
| Jeklene strešne plošče | Vroče pocinkana / prevlečena z Al-Zn jeklena pločevina | 0,4–1,2 mm debeline podlage | Oprijem prevleke, odpornost na slano prho, učinkovitost prekrivnega spoja profila | Strešno in stensko ohišje |
| Jeklene gredi | Jekleni trak Q235B, Q355B | C/Z/U-prerez, debelina 1,5–3,0 mm | Upogibna togost, debelina vroče cinkane prevleke, natančnost prebijanja | Strešna in stenska sekundarna podpora |
| Jeklene talne plošče | Vroče pocinkan jekleni trak | Odprt tip / zaprt tip / nosilec, 0,8-1,5 mm | Meja tečenja, sposobnost lepljenja betonskega kompozita, širina prekrivanja | Trajni opaž za talne plošče |
| Pritrdilni elementi iz konstrukcijskega jekla | Legirano jeklo / ogljikovo jeklo | Stopnja 8.8–10.9, vroče pocinkano / Dacromet zaključek | Natezna trdnost, zmogljivost solnega razpršila, koeficient navora | Pritrditev za plošče in grede |
Strehe z velikimi površinami se soočajo z velikimi obremenitvami zaradi vetra in snega. Prednost imajo gredi Z-prereza z neprekinjenimi prekrivnimi spoji. Debelina podlage barvnih plošč mora ustrezati lokalnim podatkom o obremenitvi s snegom in vetrom. Pri večnadstropnih skladiščnih zgradbah talne plošče zaprtega tipa ali rešetkastega tipa pomagajo zmanjšati upogib plošče. Konstrukcijski jekleni pritrdilni elementi morajo ustrezati ustreznim razredom trdnosti; navadni civilni vijaki ne morejo nadomestiti strukturnih pritrdilnih elementov. Celoten sistem sekundarne komponente zahteva enoten izračun, da se izognemo "robostnemu glavnemu okvirju, a poškodovanemu ohišju".
Zapletene obremenitve tal v projektih visokih stavb postavljajo visoke zahteve glede zmogljivosti strižne vezi talnih plošč, da se zagotovi kompozitno delovanje z betonom. Zunanje stene so pogosto nepravilnih oblik, kar zahteva rezanje po meri za grede in barvne plošče. Za vse priključne spoje je treba izvesti protikorozijsko zapiranje.
Protikorozijske nadgradnje se ne nanašajo le na plošče, ampak tudi na grede in pritrdilne elemente. Če se nadgradijo samo plošče, medtem ko grede in pritrdilni elementi iz konstrukcijskega jekla ostanejo neizboljšani, bodo spoji najprej korodirali in skrajšali skupno življenjsko dobo sistema ohišij.
Primerjava samo cen na enoto brez upoštevanja združljivosti celotnega sistema. Nabava barvnih plošč, gred, talnih plošč in pritrdilnih elementov pri ločenih dobaviteljih pogosto povzroči neusklajene položaje lukenj in prekrivnih dimenzij, kar poveča stroške predelave.
Vrednotenje glavnih jeklenih materialov ob zanemarjanju inšpekcijskih poročil za sekundarne komponente. Certifikati materialov in poročila o preskusih premazov so obvezni za sekundarne dele; manjkajoča dokumentacija lahko blokira sprejem izvozno usmerjenih projektov.
Zamenjava začasnih opažev s kompozitnimi talnimi ploščami. Navadni jekleni opaž služi samo za faze izlivanja, medtem ko talne plošče delujejo kot stalni nosilni elementi. Njihov prerez in standardi cinkanja se razlikujejo in se ne morejo nadomestiti.
S pogledom na pribor za namestitev. Vrhunske komponente še vedno trpijo zaradi puščanja strešne stene brez ujemajočih se robov, tesnilnih mas in zamaškov za vodo.
Navade pri nabavi za čezmorske projekte jeklenih konstrukcij so se v zadnjih letih spremenile. Prej je veliko čezmorskih generalnih izvajalcev posamezne dele nabavljalo ločeno. Dandanes vse več inženirskih strank daje prednost dobaviteljem, ki zagotavljajo popolne pakete sekundarnih ohišij, ki vključujejo barvne plošče, grede, talne plošče in ustrezne dodatke, kar zmanjšuje tveganja združljivosti, ki jih prinaša usklajevanje več prodajalcev.
Povratne informacije s terena kažejo, da popolna dobava zmanjšuje napake pri namestitvi na kraju samem in omogoča serijsko sledljiv material in inšpekcijske dokumente, kar bolje izpolnjuje zahteve glede sprejemljivosti za projekte v tujini. Kot kitajski proizvajalec jeklenih komponent portfelj izdelkov družbe HAISHENG zajema jeklene strešne plošče, jeklene grede in jeklene talne plošče za sekundarne sisteme ohišij. Zagotavlja preverjanje parametrov in izbirne smernice za globalne inženirske stranke, s čimer kupcem pomaga preprečiti tveganja, povezana z izbiro, s praktičnega vidika gradnje, namesto da bi uveljavljala zaveze glede velikih količin naročil.
Sistemi ohišij z jekleno konstrukcijo predstavljajo med seboj povezane sklope. Plošče, podporni sekundarni členi, talne komponente in povezovalni pritrdilni elementi medsebojno delujejo. Tudi visoko zmogljive posamezne komponente bodo povzročile skrita tveganja, kot so puščanje, deformacija in korozija, če se podporni deli ne ujemajo.
Pri izbiri morajo inženirji in kupci preveriti ne samo parametre posameznega elementa, temveč tudi razrede osnovnega materiala, protikorozijske sheme in izračun obremenitve za celoten sistem, vključno s potrditvijo specifikacije za pritrdilne elemente iz konstrukcijskega jekla. Razumna konfiguracija zmanjša predelavo in vzdrževanje ter izboljša vrednost življenjskega cikla celotne zgradbe.
