Kako lahko steber iz okrogle votle jeklene cevi izboljša strukturno zmogljivost in učinkovitost gradnje

HAISHENGzagotavlja inženiringKrožni steber iz votle jeklene cevirešitve za jeklene zgradbe, industrijske objekte, stadione, sprehajalne poti, mostove, nadstreške in montažne konstrukcije. Ti stebri, izdelani iz konstrukcijskega jekla Q235B ali Q355B, združujejo krožni nosilni profil s prilagodljivimi povezavami in možnostmi zaščite pred korozijo za zahtevne konstrukcijske aplikacije.

Krožni votli steber iz jeklenih cevi je navpični konstrukcijski člen, zasnovan za prenos obremenitev z nadgradnje na temelj. Njegov votli krožni del zagotavlja uravnoteženo porazdelitev obremenitve, močan aksialni kompresijski učinek, torzijsko odpornost in relativno nizek upor vetra. Odvisno od projektnih zahtev so stebri lahko izdelani iz brezšivnih ali varjenih jeklenih cevi in ​​prilagojeni z osnovnimi ploščami, ojačitvami, priključnimi ploščami, prirobnicami, dvižnimi dodatki in zaščitnimi premazi. Ta članek pojasnjuje njihovo konstrukcijo, ključne specifikacije, proizvodni proces, prednosti, aplikacije in vidike izbire.

Kazalo

1. Kaj je krožni steber iz votle jeklene cevi?
2. Kako je konfiguriran krožni steber iz votle jeklene cevi?
3. Katere so glavne strukturne prednosti?
4. Katere specifikacije naj kupci ocenijo?
5. Kako se proizvajajo stebri za okrogle votle jeklene cevi?
6. Kje se uporabljajo okrogli stebri iz votlih jeklenih cevi?
7. Kako se primerja z drugimi jeklenimi stebri?
8. Kako naj kupci izberejo pravi stolpec?
9. Pogosto zastavljena vprašanja
10. Zakaj sodelovati s profesionalnim proizvajalcem?

Kaj je krožni steber iz votle jeklene cevi?

Steber iz okrogle votle jeklene cevi je navpična nosilna konstrukcijska komponenta z votlim cilindričnim prerezom. Običajno je izdelana iz ogljikovega konstrukcijskega jekla ali nizko legiranega jekla in se lahko proizvaja kot brezšivna cev ali kot valjana in varjena cev.

Za razliko od trdnega jeklenega stebra votla konfiguracija zmanjšuje nepotreben material, hkrati pa ohranja močan strukturni profil. Krožna geometrija porazdeli napetosti po obodu in zagotavlja dosledno odpornost ne glede na smer obremenitve. Zaradi tega je zasnova še posebej uporabna tam, kjer lahko stebri doživijo kombinirano aksialno stiskanje, upogibanje, torzijo, obremenitve vetra ali ekscentrične sile.

Tipična specifikacija je izražena kotφD × t × L, kjer D predstavlja zunanji premer, t predstavlja debelino stene in L predstavlja dolžino stebra. Na primer, φ219 × 8 × 6000 pomeni zunanji premer 219 mm, debelino stene 8 mm in dolžino 6 m.

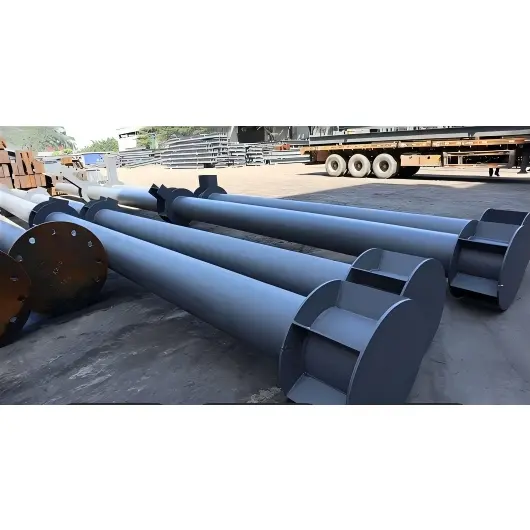

Kako je konfiguriran krožni steber iz votle jeklene cevi?

Strukturni cevni steber je več kot jeklena cev. Pri številnih projektih celoten sklop vključuje povezovalne in ojačitvene komponente, ki omogočajo integracijo stebra s temelji, tramovi, strešnimi sistemi in drugimi strukturnimi členi.

• Telo stolpca:Primarna okrogla jeklena cev, izbrana glede na premer, debelino stene, dolžino, razred materiala in konstrukcijske obremenitve.
• Osnovna plošča:Varjena jeklena plošča, ki prenaša obremenitve stebra na temelj preko sidrnih vijakov.
• Ojačitvene plošče ali obroči:Ojačitev, ki se uporablja tam, kjer so potrebne večje obremenitve ali lokalna odpornost na uklon.
• Zgornja plošča ali prirobnica:Zagotavlja priključno točko za tramove, nosilce, zgornje stebre ali druge konstrukcijske komponente.
• Priključne plošče in zanke:Olajšajte povezave med nosilci in stebri ali cevi s cevmi.
• Vijaki visoke trdnosti:Uporablja se za vijačne strukturne povezave, kjer je določeno v inženirskem projektu.
• Zaščitni premaz:Primerni, vmesni in zaključni sistemi ali pocinkanje se lahko nanašajo glede na okoljske pogoje.

Za zelo dolge konstrukcije je mogoče posamezne odseke spojiti tudi z varjenimi, prirobnimi ali drugimi konstruiranimi spojnimi konfiguracijami.

Katere so glavne strukturne prednosti?

Uravnotežena porazdelitev obremenitve

Krožni prerez nima običajne močne in šibke osi. Njegova geometrija porazdeli napetost okoli cevi, zaradi česar je primeren za konstrukcije, ki so izpostavljene obremenitvam iz različnih smeri.

Močna kompresijska in torzijska zmogljivost

Cevni stebri so pogosto izbrani za aplikacije, ki zahtevajo znatno aksialno obremenitev in odpornost na torzijske učinke. Zaprt votli del zagotavlja tudi koristno strukturno učinkovitost, kjer sta pomembna stabilnost in večsmerna obremenitev.

Zmanjšana izpostavljenost vetru

Poenostavljeni cilindrični profil lahko zmanjša aerodinamični upor v primerjavi s kotnimi strukturnimi profili. Ta lastnost je lahko dragocena za izpostavljene stebre v nadstreških, sprehajalnih poteh, stolpih, strukturah stadionov in drugih zunanjih instalacijah.

Učinkovita namestitev

V primerjavi z nekaterimi težjimi konstrukcijskimi alternativami lahko votli jekleni stebri nudijo učinkovito razmerje med trdnostjo in težo. Tovarniška izdelava osnovnih plošč, povezovalnih komponent, lukenj in zaščitnih premazov lahko zmanjša tudi količino obdelave, ki je potrebna na gradbišču.

Arhitekturna fleksibilnost

Gladki cilindrični videz deluje dobro, ko so strukturne komponente namerno vidne. Krožni stebri lahko torej združujejo strukturne in arhitekturne funkcije v poslovnih stavbah, javnih objektih, krajinskih strukturah in sodobnih industrijskih projektih.

Katere specifikacije naj kupci ocenijo?

Izbira konstrukcijskega stebra se mora začeti z inženirskimi zahtevami in ne zgolj z izbiro premera cevi. Razred materiala, debelina stene, dolžina, konfiguracija povezave, pogoji obremenitve, tolerance izdelave in korozijsko okolje vplivajo na končno specifikacijo.

Na primer, informacije o izdelku HAISHENG opredeljujejo Q235B in Q355B kot običajni razredi materialov in zagotavljajo dimenzije cevi v formatu φD × t × L. Dejanske strukturne mere je treba vedno določiti iz projektnih izračunov in veljavnih standardov projektiranja.

Kako se proizvajajo stebri za okrogle votle jeklene cevi?

Profesionalna izdelava pretvori jekleno cev ali ploščo v končni strukturni sklop, pripravljen za transport in namestitev. Nadzorovan proizvodni proces pomaga ohranjati dimenzijsko natančnost, kakovost zvara, ravnost in zaščito površine.

1. Pregled surovin:Preveri se kakovost jekla, dimenzije, stanje površine in ustrezna materialna dokumentacija.
2. Rezanje:Cevi ali jeklene plošče so razrezane glede na zahtevano dolžino stebra in proizvodne risbe.
3. Oblikovanje:Varjene stebre velikega premera je mogoče izdelati z valjanjem jeklene plošče v valjasto obliko, ki ji sledi varjenje.
4. Končna priprava:Konci stebrov so lahko obdelani ali prirezani, da se doseže zahtevana geometrija povezave.
5. Sestav komponent:Osnovne plošče, zgornje plošče, ojačitve, zanke, prirobnice in povezovalne plošče so nameščene v skladu z inženirskimi risbami.
6. Varjenje:Komponente so varjene po ustreznih postopkih izdelave, kjer je potrebno, z neporušnim testiranjem.
7. Ravnanje in korekcija:Varilne deformacije in ravnost stebra se preverijo in po potrebi popravijo.
8. Obdelava lukenj:Luknje za vijake in pripomočke so izvrtane ali obdelane na določene dimenzije in lokacije.
9. Površinska obdelava:Rjo in ostanke je mogoče odstraniti s peskanjem, preden nanesete osnovni premaz in zaščitni premaz.
10. Končni pregled:Mere, povezave, zvari, stanje premaza, oznake in embalaža se pregledajo pred odpremo.

Pri stebrih velikega premera varjena konstrukcija zagotavlja večjo prilagodljivost premera in debeline stene. Brezšivni cevni stebri so medtem lahko uporabni, kadar so prednostne brezšivne konstrukcije in posebne zahteve glede dimenzij.

Kje se uporabljajo okrogli stebri iz votlih jeklenih cevi?

Kombinacija strukturne zmogljivosti in čiste cilindrične geometrije omogoča, da ti stebri služijo tako inženirskim kot arhitekturnim namenom.

• Industrijski obrati:Uporablja se kot vertikalna strukturna podpora v tovarnah in proizvodnih obratih.
• Stadioni in prizorišča z velikim razponom:Primerno za konstrukcije, kjer je pomembna večsmerna obremenitev in arhitekturni videz.
• Hodišča in nadstreški:Gladek profil zagotavlja praktično rešitev za izpostavljene zunanje nosilce.
• Montažne zgradbe:Tovarniško izdelane komponente lahko poenostavijo montažo in izboljšajo koordinacijo gradnje.
• Mostovi in ​​občinske strukture:Velja za izbrane pomole, podporne člane, zaščitne ograje in povezane strukture.
• Krajinska arhitektura:Cilindrični stebri lahko nudijo strukturno podporo, hkrati pa ohranjajo čist vizualni videz.
• Visoke zgradbe:Večje elemente CHS je mogoče projektirati za znatne navpične in kombinirane obremenitve.

Kako se primerja z drugimi jeklenimi stebri?

Različni strukturni profili služijo različnim inženirskim namenom. Krožni votli profil je zato treba ovrednotiti glede na zahteve projekta, namesto da bi ga obravnavali kot univerzalno zamenjavo za H-prerez ali kvadratne/pravokotne votle profile.

Ustrezen razdelek je odvisen od strukturnih izračunov, zahtev za povezavo, pogojev izdelave, razpoložljivosti materiala, proračuna projekta in veljavnih gradbenih standardov.

Kako naj kupci izberejo pravi stolpec?

Za ekipe za nabavo, inženirje, izvajalce in proizvajalce jeklenih konstrukcij lahko jasna tehnična specifikacija znatno zmanjša težave pri komunikaciji in zamude pri ponudbah.

1. Določite konstrukcijske obremenitve:Navedite osne obremenitve, upogibne momente, torzijske učinke, obremenitve vetra, potresne razmere in druge ustrezne informacije o načrtovanju.
2. Potrdite dimenzije:Določite zunanji premer, debelino stene, dolžino in zahtevana toleranca dimenzij.
3. Izberite razred materiala:Q235B in Q355B sta običajni izbiri, medtem ko mora končna ocena ustrezati zahtevam zasnove projekta.
4. Določite podrobnosti povezave:Navedite dimenzije osnovne plošče, razporeditev sidrnih vijakov, zahteve za prirobnice, lokacije povezav nosilcev in podrobnosti o ojačitvi.
5. Upoštevajte okolje:Zunanja, vlažna, obalna ali kemično agresivna okolja lahko zahtevajo izboljšano zaščito pred korozijo.
6. Potrdite zahteve za pregled:Pogovorite se o pregledu dimenzij, pregledu zvarov, neporušitvenem testiranju, debelini prevleke in dokumentaciji pred proizvodnjo.
7. Načrtujte logistiko:Upoštevajte dolžino stolpca, omejitve transporta, dvižne točke, segmentacijo, pakiranje in zaporedje namestitve.

Podrobna risba ali specifikacijski paket omogoča proizvajalcu, da določi najprimernejšo pot izdelave in konfiguracijo povezave. Kupci lahko pregledajo tudi konstrukcijske jeklene komponente, da bi razumeli, kako se stebri integrirajo z drugimi izdelanimi jeklenimi elementi.

Pogosto zastavljena vprašanja

Kateri materiali se običajno uporabljajo za stebre iz okroglih votlih jeklenih cevi?

Za te stebre so običajno določena konstrukcijska jekla Q235B in Q355B. Končni material je treba izbrati glede na konstrukcijske izračune, veljavne standarde, okoljske pogoje in zahteve projekta.

Kakšna je razlika med stebri brezšivnih in varjenih cevi?

Brezšivni stebri so izdelani iz brezšivnih jeklenih cevi in ​​nimajo vzdolžnega vara. Varjeni stebri so oblikovani iz jeklene pločevine in spojeni z varjenjem. Varjena konstrukcija zagotavlja večjo prilagodljivost za velike premere in prilagojene debeline sten, medtem ko je lahko brezšivna cev uporabna za posebne premere in konstrukcijske zahteve.

Ali je mogoče steber iz okrogle votle jeklene cevi prilagoditi?

ja Odvisno od zmogljivosti izdelave in inženirskih zahtev je mogoče prilagoditi premer, debelino stene, dolžino, osnovne plošče, zgornje povezave, ojačitve, povezovalne plošče, luknje za vijake, dvižna ušesa, konfiguracije spoja in površinske obdelave.

Kako poteka zaščita pred korozijo?

Običajne možnosti vključujejo peskanje, ki mu sledijo temeljni, vmesni in zaključni sistemi. Vroče cinkanje se lahko upošteva tudi za ustrezne aplikacije, zlasti kjer je potrebna izboljšana zaščita pred korozijo.

Ali so okrogli cevni stebri primerni za zunanje konstrukcije?

Uporabljajo se lahko v zunanjih aplikacijah, kot so nadstreški, sprehajalne poti, krajinske strukture, komunalni objekti in drugi izpostavljeni jekleni sistemi, če so ustrezno določene dimenzije stebrov, strukturna zasnova, povezave in sistem zaščite pred korozijo.

Katere podatke je treba navesti, ko zahtevate ponudbo?

Koristne informacije vključujejo količino, razred jekla, zunanji premer, debelino stene, dolžino, povezovalne risbe, podrobnosti o osnovni plošči, zahteve glede površinske obdelave, standarde inšpekcijskega pregleda, destinacijo in pričakovani razpored dostave. Strukturne risbe so še posebej koristne za projekte po meri.

Zakaj sodelovati s profesionalnim proizvajalcem?

Konstrukcijski steber mora delovati kot del celotnega nosilnega sistema, zato mora izbira izdelka vključevati več kot primerjavo cen cevi. Natančnost izdelave, kakovost varjenja, podrobnosti povezav, površinska zaščita, inšpekcijski postopki, pakiranje in koordinacija dostave vplivajo na končni rezultat projekta.

HAISHENG dobavlja stebre s krožnimi votlimi jeklenimi cevmi iz konstrukcijskega jekla Q235B ali Q355B in podpira konfiguracije izdelave, vključno z osnovnimi ploščami, ojačitvami, povezovalnimi ploščami, visoko trdnimi vijaki in zaščitnimi premazi. Za zahteve, specifične za projekt, lahko kupci zagotovijo risbe, mere, informacije o nakladanju, količini in pogojih uporabe, tako da je mogoče oceniti ustrezno konfiguracijo stolpca.
