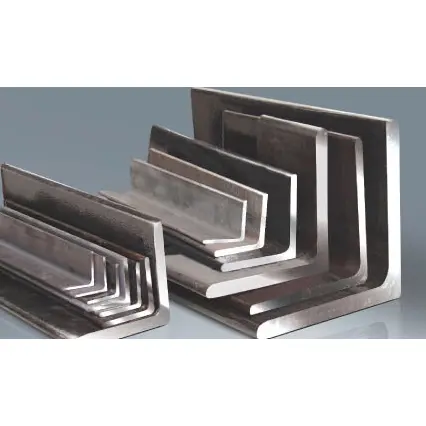

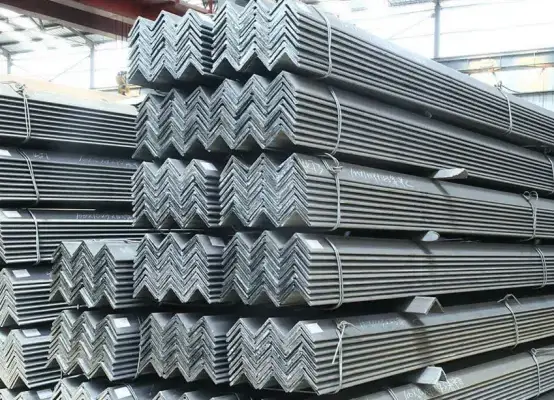

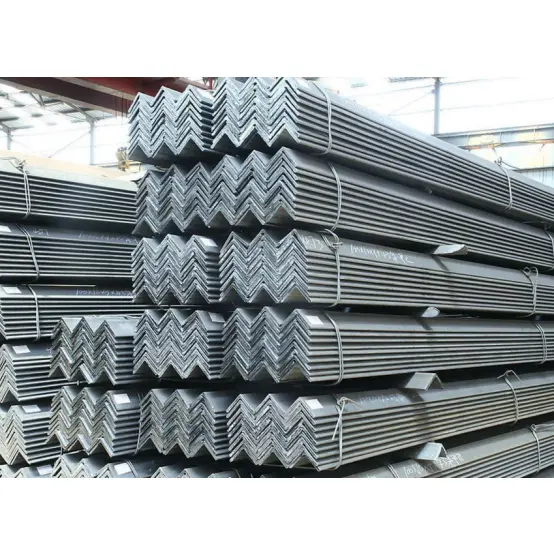

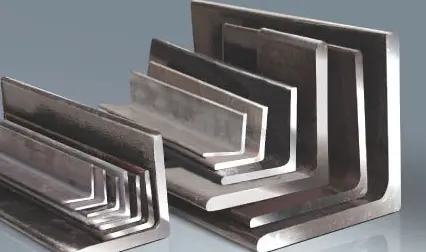

Pocinkane konstrukcijske jeklene kotne palice

Kotniki iz pocinkanega konstrukcijskega jekla so lahki, stroškovno učinkoviti in enostavni za obdelavo in namestitev. S svojimi kompaktnimi in vsestranskimi prerezi se pogosto uporabljajo za strukturne povezave, opornike, ojačitve gred, ograje, podpore, vgrajene dele in različne pomožne komponente. Široko uporabljeni v industrijskih objektih, komunalnih projektih, elektromehanskih inštalacijah in skladiščih, so pomožni material velike količine v jeklenih konstrukcijah.

Značilnosti kotnih palic

I. Mehanske in presečne značilnosti

1. Prečni prerez v obliki črke L; lahka struktura. Prenašajo predvsem aksialne sile, strižne sile in lokalne upogibne momente. Zaradi sorazmerno nizke skupne togosti niso primerni za uporabo kot osrednji nosilni sestavni deli, kot so glavni nosilci ali stebri.

2. Vroče valjana enodelna konstrukcija ima za posledico nizko preostalo napetost in enakomerne lastnosti materiala, zaradi česar so odporni na razpoke ali deformacije pod obremenitvijo.

3. Enakokraki koti nudijo simetrično porazdelitev obremenitve, medtem ko neenakokraki koti omogočajo prilagodljivo izbiro glede na smer sile, ki ustreza različnim namestitvenim spojem.

II. Ekonomske in nabavne značilnosti

1. širok nabor specifikacij in modelov; obsežne tržne zaloge in raznolike nabavne poti; nizka cena in nizki skupni stroški.

2. Lahek, znatno zmanjša celotno strukturno obremenitev in stroške temeljev.

III. Značilnosti obdelave in gradnje

1. Rezanje, prebijanje, krivljenje, varjenje in spajanje so enostavni, kar omogoča prilagodljivo sekundarno obdelavo na kraju samem.

2. Kompaktna velikost omogoča preprosto rokovanje in dvigovanje; vsestranski načini montaže (varjenje ali vijačenje) zagotavljajo visoko učinkovitost gradnje.

3. Prilagodljive možnosti spajanja in kombiniranja; uporaba več palic skupaj lahko poveča splošno nosilnost in stabilnost.

IV. Značilnosti uporabe in združljivosti

1. Dostavljeno v vroče valjanem "črnem" (mlinska lestvica) stanju; združljiv s protikorozijskimi obdelavami, kot so odstranjevanje rje, barvanje in vroče cinkanje; primeren za uporabo v standardnih notranjih in zunanjih okoljih. 2. Zelo vsestranski; primeren za izdelavo različnih pomožnih komponent, kot so priključki, nosilci, okvirji ohišij, ograje in vgrajeni deli.

V. Omejitve

Zaradi oblike prečnega prereza imajo omejeno odpornost na upogibanje in stranski premik. Služijo predvsem kot pomožne nosilne, povezovalne ali ojačitvene komponente in ne morejo prenesti večjih obremenitev pri aplikacijah z dolgim ​​razponom ali težkih obremenitvah.

Uporaba in obseg uporabe

I. Primarne uporabe

1. Spojna povezava in ojačitev: pocinkane konstrukcijske jeklene kotne palice služijo kot povezovalne plošče, ojačitve in spojne komponente med primarnimi in sekundarnimi jeklenimi elementi (kot so tramovi in ​​stebri), s čimer se izboljša celovitost spoja.

2. Različne podpore in nosilci: Izdelava nosilcev za cevi, nosilcev za kabelske police, podnožja opreme, podpor za hodnike in strešne podpore.

3. Ohišja in ogrodja: stenske/strešne gredi za industrijske obrate, ogrodja za barvne jeklene obloge, okvirji predelnih sten in okvirji vrat/oken.

4. Ograje, zaščitne ograje in lestve: tovarniške obodne ograje, ograje za stopnice, ograje za pešpoti, ograjene ploščadi in glavne komponente za dostopne lestve.

5. Vgrajeni deli in sidra: gradbeni vgrajeni deli, priključki za osnovno ploščo in stenske vezi.

6. Lahki okvirji in začasni objekti: enostavne lope, ograje na gradbišču, začasne podpore in komponente odra.

7. Ojačitev jeklene konstrukcije: Zagotavljanje ojačitve, vezave in stranske podpore za H-nosilce, jeklene kanale, I-nosilke in druge konstrukcijske elemente.

II. Področje uporabe

1. Industrijske zgradbe: podporni sistemi, ograjene strukture in pomožni materiali za platforme opreme v tovarnah, skladiščih in delavnicah.

2. Komunalni inženiring: Cestne varovalne ograje, ograje gradbišča, okvirji oglasnih panojev, nosilci komunalnih vodov in majhne pešpoti.

3. M&E in HVAC: Specializirani nosilci in obešala za zračne kanale, vodovodne cevi in ​​kable v elektrarnah, kemičnih obratih in poslovnih zgradbah.

4. Montažne in civilne zgradbe: Pomožna ogrodja za večnadstropne jeklene konstrukcije, modularne zgradbe in enostavne stanovanjske enote.

5. Skladiščenje in logistika: lahki regali, predelni regali za shranjevanje in zaščitne strukture za skladiščna dvorišča. 6. Druga področja: Pomožne konstrukcije za gradbene stroje, pomorski pomožni materiali, okvirji kmetijskih strojev in pomožni členi za stolpe za prenos moči.

Ključni parametri delovanja

Standard: GB/T 706-2016 (pocinkane konstrukcijske jeklene kotne palice); razdeljeni na enakokrake in neenakokrake kote.

I. Pogosti materiali in mehanske lastnosti

Modul elastičnosti: 2,06 × 10⁵ MPa; udarna energija pri sobni temperaturi ≥ 27 J.

II. Klasifikacija, oznaka in glavne specifikacije

1. Razvrstitev in označevanje

· Enakokraki kot: širine krakov so enake; oznaka: širina noge × debelina noge (npr. ∠50 × 5).

· Unequal-leg angle: Leg widths differ; oznaka: širina dolge noge × širina kratke noge × debelina noge (npr. ∠63×40×5).

2. Skupni enakokraki koti (opor v tehniki)

· ∠25×3, ∠30×3, ∠40×4

· ∠50×4, ∠50×5

· ∠63×5, ∠70×6

· ∠80×6, ∠90×8, ∠100×10

3. Pogosti neenakokraki koti

∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6

III. Mere in parametri dolžine

1. Standardne fiksne dolžine: 6m, 9m, 12m; na voljo je rezanje po meri; toleranca dolžine ±5 mm.

2. Tolerance oblike: ukrivljenost ≤ 2 mm na meter; skupna ukrivljenost ≤ 0,2 % celotne dolžine; brez bistvenega zvijanja.

IV. Strukturne značilnosti

1. odprti del v obliki črke L; nizka torzijska in upogibna togost; primeren za upiranje aksialnim silam, strižnim silam in lokalnim upogibnim momentom.

2. Enakokraki koti imajo simetrično obremenitev in se pogosto uporabljajo za dvosmerne opore ali simetrične podpore; neenakokraki koti so primerni za enosmerne obremenitvene spoje.

3. Nosilnost posameznega člena je omejena; združevanje ali združevanje članov lahko poveča splošno togost.

V. Značilnosti površine in obdelave

1. Pogoj dobave: vroče valjana, črna obdelava (z škarjami).

2. Obdelovalnost: enostavno rezanje, vrtanje, varjenje in upogibanje; primeren za izdelavo na kraju samem.

3. Površinska zaščita: Združljivo z odstranjevanjem rje in barvanjem, vročim cinkanjem ali praškastim premazom; primeren tako za notranja kot zunanja okolja.

VI. Parametri delovnega okolja

1. Veljavno temperaturno območje: [Min] °C do [Max] °C

2. Odpornost proti koroziji: osnovni material nima inherentne odpornosti proti koroziji; površinska zaščita je obvezna za zunanja ali korozivna okolja.

3. Metode povezovanja: Združljivo z varjenjem, standardnim vijačenjem ali pocinkanim vijačenjem.

Tabela specifikacij pocinkanih konstrukcijskih jeklenih kotnikov
