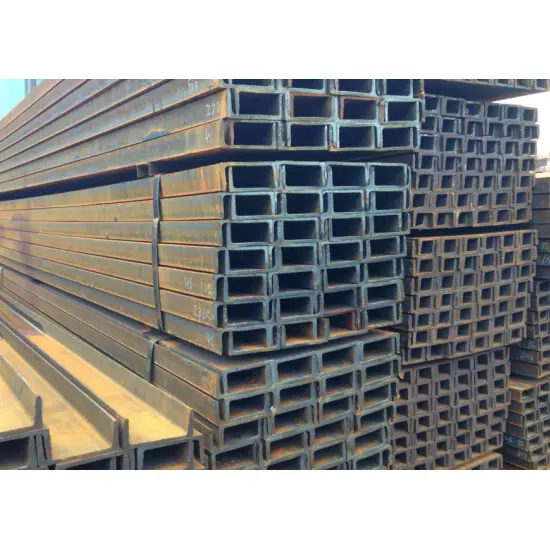

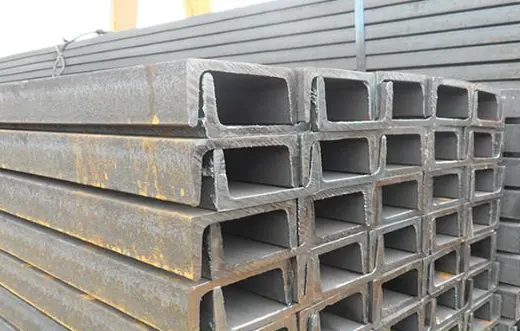

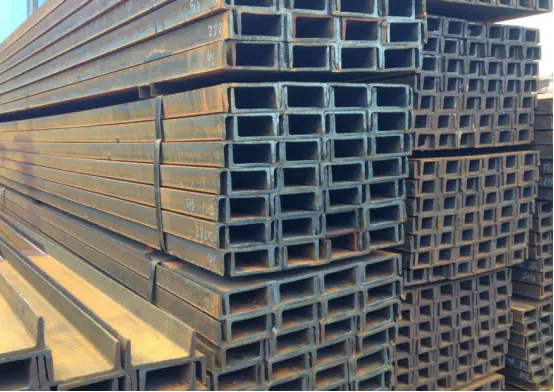

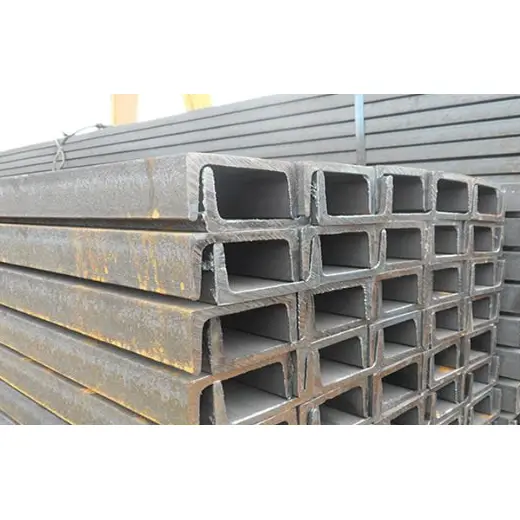

Vroče valjani konstrukcijski jekleni profili kanalov

Vroče valjani strukturni jekleni profili kanalov so v skladu z nacionalnim standardom GB/T 706-2016 in so proizvedeni z integriranim postopkom vročega valjanja. Imajo prečni prerez v obliki črke C (enostransko odpiranje). Modeli so razvrščeni po višini preseka, z nadaljnjimi podrazdelki (a, b, c), ki označujejo povečano debelino za isto višino. Izdelki so lahki, enostavni za obdelavo in stroškovno učinkoviti. Medtem ko imajo posamezni odseki omejeno bočno togost in torzijsko odpornost – zaradi česar so primerni predvsem za sekundarne nosilne komponente –, združevanje dveh odsekov (hrbta ob hrbtu) s povezovalnimi ploščami bistveno izboljša splošno mehansko zmogljivost.

HAISHENG ponuja celotno paleto običajnih modelov vroče valjanih kanalet, ki jih spremlja izčrpno poročilo o preskusu materiala. Primerni so za različne pomožne nosilne aplikacije, vključno z industrijskimi obrati, komunalnimi projekti, sistemi MEP/HVAC in začasnimi strukturami. Zagotavljamo celoten nabor protikorozijskih obdelav – vključno z odstranjevanjem rje, barvanjem in vročim cinkanjem – za izpolnitev potreb po množičnih naročilih čezmorskih projektov.

I. Standardi izdelkov

Proizvodnja, dimenzijske tolerance in mehanske lastnosti vroče valjanih konstrukcijskih jeklenih profilov so v skladu z nacionalnim standardom: GB/T 706-2016 "Vroče valjani strukturni jekleni profili."

Mehanski standardi za osnovne jeklene materiale: GB/T 700 in GB/T 1591.

II. Ključne lastnosti izdelka

2.1 Prečni prerez in mehanske lastnosti

1. Ima enostranski odprt prečni prerez kanala; posamezni členi kažejo zmerno stransko togost in relativno šibko torzijsko odpornost, zaradi česar niso primerni za uporabo kot samostojni glavni stebri v visokih stavbah ali primarni nosilni nosilci za dolge razpone.

2. Izdelano z integriranim postopkom vročega valjanja brez varjenih spojev, kar ima za posledico nizko notranjo preostalo napetost. Struktura je stabilna in zanesljiva, odporna na razpoke in deformacije pri dolgotrajnih obremenitvah.

2.2 Nabava in stroškovne prednosti

1. Obsežna zaloga standardnih tržnih modelov in stabilni nabavni kanali zagotavljajo nizke cene na enoto in obvladljive skupne stroške projekta.

2. Manjša lastna teža za enako nosilnost učinkovito zmanjša skupno težo jeklene konstrukcije ter stroške transporta in dvigovanja.

2.3 Prednosti izdelave in gradnje na kraju samem

1. Vroče valjane kanalete iz konstrukcijskega jekla je mogoče prosto rezati, vrtati, variti in upogniti; ni nobenih procesnih omejitev za sekundarno izdelavo na kraju samem, kar omogoča fleksibilno montažo spojev.

2. Kompaktna velikost in nizka lastna teža omogočata dokončanje rokovanja in dvigovanja z uporabo ročnega dela in manjše opreme, kar znatno skrajša urnik gradnje na gradbišču.

3. Združljiv z vijačnimi in varjenimi povezavami; se lahko združi z različnimi jeklenimi ploščami in odseki za dokončanje skupne montaže.

2.4 Zaščita pred korozijo in okoljska prilagodljivost

1. Dobavljeno v vroče valjanem "črnem" stanju (z mlinskim kamnom) in brez predhodno nanesenega protikorozijskega premaza.

2. Protikorozijske obdelave, kot so brušenje/odstranjevanje rje, nanos temeljnega premaza proti rjavenju, vroče cinkanje ali prašno lakiranje, se lahko nanesejo po potrebi; primeren za uporabo v suhih notranjih okoljih ali zunanjih okoljih z blago korozivnostjo.

2.5 Prednosti kombinirane uporabe in omejitve

1. Prednosti kombinirane uporabe: spajanje dveh odsekov kanala s povezovalnimi ploščami znatno poveča bočno togost in torzijsko odpornost ter izpolnjuje zmerne zahteve glede nosilnosti.

2. Omejitve: zaradi strukture odprtega preseka jih ni mogoče uporabiti za glavne okvirje visokih zgradb, glavne nosilce z ultra dolgim ​​razponom za težke obremenitve ali kritične nosilne spoje, ki so izpostavljeni visokemu pritisku vetra; primerni so le za sisteme ohišij, opornike in sekundarne nosilne komponente.

III. Ključni scenariji uporabe

3.1 Glavne uporabe vroče valjanih konstrukcijskih jeklenih kanalet

1. Tovarniške stenske in strešne gredi: v kombinaciji z glavnimi nosilci H-nosilcev za pritrditev profiliranih jeklenih oblog in prenos navpičnih obremenitev s strehe in sten.

2. Nosilci za različno opremo in cevovode: Uporablja se za stojala za cevi in ​​obešala (vključno s sistemi HVAC v zgradbah), podnožja opreme in nosilce kabelskih palic v kemičnih obratih in elektrarnah. 3. Lahke komponente okvirja: zatiči predelnih sten, vratni in okenski okvirji, okvirji za gradbena mesta in sekundarni nosilni elementi.

4. Dodatki za industrijske ploščadi in pešpoti: tramovi za vzdrževalne steze, nosilci stopnic ploščadi in stebri za varovalne ograje/podstavki ograje.

5. Ojačitev in vgrajene komponente: vgrajene jeklene plošče, ojačevalci nosilcev in stebrov ter pomožno jeklo za podporo temeljev.

6. Začasni gradbeni objekti: Montažni gradbeni okvirji, podstavki gradbenih odrov in začasne varnostne podpore za izkop.

3.2 Aplikacije v celotni industriji

1. Industrijske zgradbe: ograjeni in podporni sistemi za lahke industrijske obrate, skladišča, delavnice in skladišča surovin.

2. Občinska infrastruktura: Varnostne ovire ob cestah, zunanji okviri oglasnih panojev, majhne steze za pešce in nosilci komunalnih vodov.

3. M&E in HVAC inženiring: Kanali in podpore/obešala za specializirano opremo za kemične tovarne, elektrarne in poslovne zgradbe.

4. Preproste civilne strukture: nadstreški za avtomobile, nadstreški, montažne kabine in preproste podeželske skladiščne lope.

5. Logistika in skladiščenje: lahki skladiščni regali in okviri ploščadi za sortiranje tovora.

6. Drugi dodatki: Podstavki za gradbene stroje, šasije kmetijskih strojev in majhne pomožne jeklene konstrukcije za pomorska plovila.

V. Glavne prednosti dobave tovarne HAISHENG

Neposredna dobava pri izvornem proizvajalcu: interno skladiščenje za vroče valjane strukturne jeklene kanalete odpravlja pribitke posrednikov in ponuja znatne stroškovne prednosti za obsežna naročila čezmorskih projektov.

Stabilna zaloga v vseh specifikacijah: obsežna celoletna zaloga glavnih velikosti jeklenih kanalov (št. 5 do 25a); podpira paketne pošiljke in hiter odziv na nujna projektna naročila.

Obsežen pregled kakovosti in sledljivost: Vsaka serija vroče valjanih strukturnih jeklenih kanalet ima priložene originalne certifikate in poročila o preskusih mehanskih lastnosti; podpira ponovno inšpekcijo tretjih oseb za izpolnjevanje standardov sprejemljivosti čezmorskih projektov.

Storitve obdelave na enem mestu: podpira rezanje po fiksni dolžini, prebijanje, krivljenje, varjeno montažo in vroče cinkanje po meri; ponuja tudi paketni izvoz H-nosilcev, I-nosilcev, vdelanih plošč in vijakov visoke trdnosti. Standardizirana izvozna embalaža: lesene palete, odporne proti vlagi in rji, ali folija; vključuje certifikate o skladnosti in materialne certifikate v kitajščini in angleščini, da se zagotovi nemoteno carinjenje in prevzem na kraju samem.

IV. Ključni parametri delovanja izdelka

4.1 Mehanske lastnosti osnovnega materiala

Dodatni mehanski indikatorji:

Udarna energija V-zareze pri normalni temperaturi: Q235B ≥27J; Q355B ≥34J

Modul elastičnosti E ≈ 2,06×10⁵ MPa

4.2 Pravilo označevanja in standardne velikosti

Specifikacija označevanja Simbol: [ Format: višina × širina prirobnice × debelina konice, npr. [10# = 100×48×5,3 mm Modeli z enako višino so razdeljeni v razrede a/b/c, s širšimi prirobnicami in debelejšimi mrežami za večjo nosilnost.

4.3 Mehanske značilnosti razdelka (tipične velikosti)

[10# Vztrajnostni moment Ix ≈ 198 cm⁴ Modul preseka Wx ≈ 39,7 cm³ Polmer vrtenja ix ≈ 3,95 cm

[20a# Vztrajnostni moment Ix ≈ 1780 cm⁴ Modul preseka Wx ≈ 178 cm³ Polmer vrtenja ix ≈ 7,86 cm Značilnost: Dobra upogibna odpornost vzdolž močne osi X, šibka bočna togost in torzijska odpornost na šibki osi Y, ni primerno za posamezen nosilec-steber pod upogibno in tlačno obremenitvijo.

4.4 Toleranca dimenzij in oblik

Standardne fiksne dolžine: 6 m, 9 m, 12 m, na voljo je rezanje po meri

Toleranca višine h: ±1,5~3,0 mm (odvisno od velikosti modela)

Toleranca širine prirobnice b: ±1,5~2,0 mm

Ravnost: ≤2 mm na meter, skupna ravnost ≤0,2 % celotne dolžine

Torzija: ≤1,5 ​​mm na meter

4.5 Strojna obdelava in zmogljivost površine

Pogoj dobave: vroče valjana črna površina z oksidno lusko

Obdelovalnost: enostavno rezanje, vrtanje, varjenje in krivljenje za izdelavo na kraju samem

Protikorozijske možnosti: odstranjevanje rje + temeljno barvanje, vroče cinkanje, brizganje plastike

4.6 Delovna temperatura in meje obremenitve

Uporabno temperaturno območje: -20 ℃ ~ 80 ℃

Obremenitvena karakteristika: Odprt prečni prerez z nizko bočno togostjo in slabo torzijsko odpornostjo; suitable for simply supported uniaxial bending members, forbidden for high-rise main frames, long-span main beams and key wind-load bearing components

Način povezave: vijačen ali varjen; dvojni kanalni sklop hrbta za hrbtom močno izboljša splošno togost

V. Pogosta vprašanja:

V: Ali je kanalno jeklo mogoče uporabiti samo kot nosilni navpični steber za visoke okvirje?

O: Ni priporočljivo. Vroče valjani konstrukcijski jekleni profili kanalov imajo odprt prečni prerez na eni strani, kar ima za posledico slabo bočno togost in torzijsko odpornost; če jih sami uporabljate, so nagnjeni k nestabilnosti in deformacijam. H-nosilci s široko prirobnico HW so prednostna izbira za primarne stebre v visokih konstrukcijah.

V: Katera je najboljša protikorozijska obdelava za kanalsko jeklo pri zunanjih obalnih projektih?

O: Vroče cinkanje celotne enote je priporočljivo za dolgotrajno izpostavljenost na prostem ali obalna okolja s slanim pršenjem; za kratkotrajno uporabo v zaprtih prostorih v vlažnih pogojih zadostuje odstranitev rje, ki ji sledita dva nanosa temeljnega premaza proti rji.

V: Kako izberem med jeklenimi kanali tipa 'a', 'b' in 'c' enake višine?

O: Tip 'a' ima najtanjšo mrežo in prirobnice, ki nudijo najmanjšo nosilnost, medtem ko ima tip 'c' največjo debelino. Za aplikacije z velikimi obremenitvami ali velike razpone sta prednostna debelejša podtipa 'b' ali 'c'.

V: Kakšne rešitve obstajajo, če je togost enokanalnega jeklenega nosilca nezadostna?

O: Dve kanalni jekleni tramovi se lahko spojijo drug proti drugemu s povezovalnimi ploščami, vstavljenimi med njima, da tvorijo kompozitni odsek v obliki škatle; to bistveno poveča bočno togost in torzijsko odpornost.

V: Ali je kanalno jeklo mogoče razrezati na določene dolžine, kot je potrebno?

O: Da. Standardne dolžine zalog (6 m, 9 m ali 12 m) je mogoče razrezati na poljubno dolžino glede na vaše risbe, odrezane konce pa lahko po potrebi gladko obrusite.

Teoretična teža kanaletnega jekla

Enota: kg/m、mm
