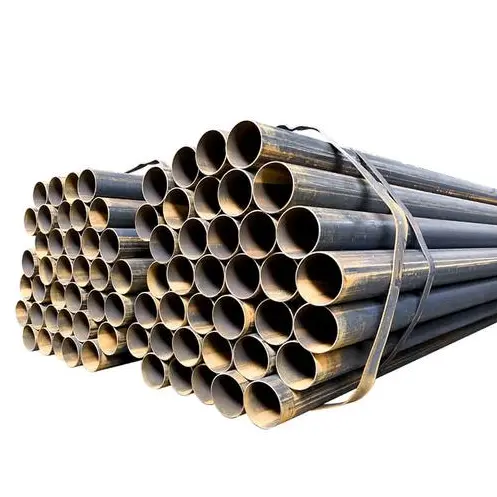

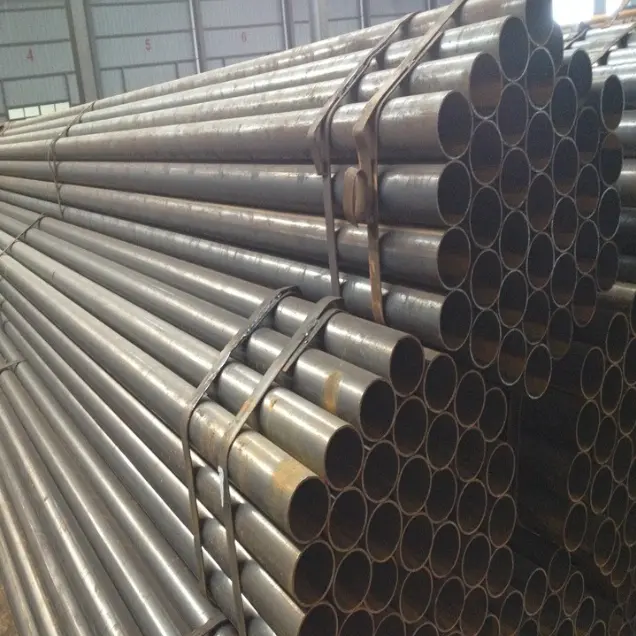

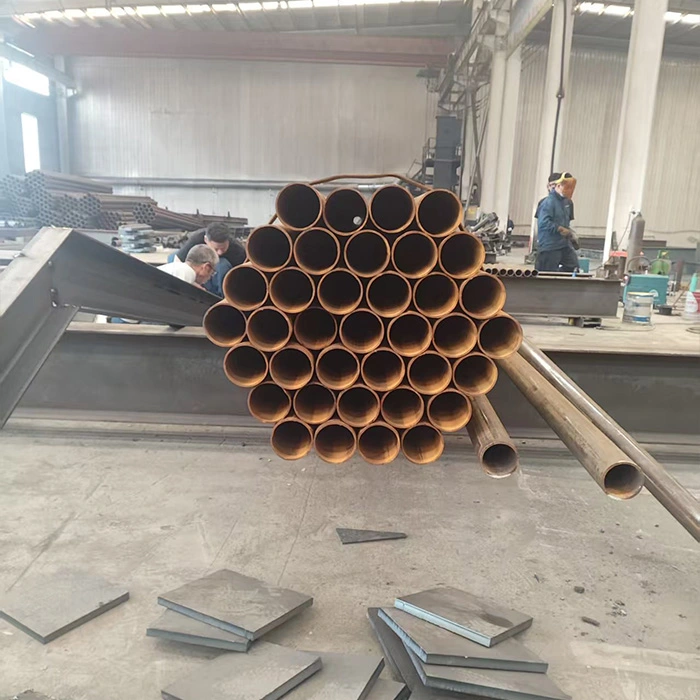

Varjene jeklene cevi

Ti izdelki, splošno znani kot varjene jeklene cevi, so proizvedeni z valjanjem in varjenjem jeklenih trakov. Razvrščamo jih predvsem v varjene cevi z ravnim šivom in spiralno šivom, izdelane v skladu s standardi, kot sta GB/T 3091 in GB/T 13793, in običajno izdelane iz jekla Q235B ali Q355B. Uporabljajo se predvsem za transport tekočin pod nizkim tlakom, jeklene konstrukcijske nosilce in stebre, opore za varovalne ograje, komunalna cevna omrežja, elektromehanske napeljave in začasne projekte, zaradi česar so primerni za standardne delovne pogoje, ki vključujejo temperature okolja in nizke do srednje visoke tlake.

Lastnosti izdelka

I. Strukturne in mehanske značilnosti

1. Varjene jeklene cevi so izdelane z valjanjem in varjenjem jeklenih trakov in so na voljo v dveh vrstah: ravni šivi in ​​spiralni šivi. Votel krožni prečni prerez zagotavlja enakomerno porazdelitev obremenitve in ponuja odlično odpornost na upogibanje in torzijo ter vrhunsko splošno stabilnost.

2. Celotna trdnost izpolnjuje zahteve za aplikacije z nizkim do srednjim tlakom. Spiralno varjene cevi velikega premera ponujajo vrhunsko nosilnost in togost v primerjavi s standardnimi varjenimi cevmi z ravnimi šivi. Vendar pa zaradi omejitev zvarnih šivov niso primerni za ekstremne pogoje, ki vključujejo visok tlak, visoko temperaturo ali močno korozijo.

3. Za enako nosilnost so lažji od trdnih jeklenih komponent, kar učinkovito zmanjša skupno strukturno obremenitev.

II. Proizvodne in stroškovne značilnosti

1. Proizvodni proces je zrel, ponuja visoko zmogljivost in hitro dostavo. Na trgu je na voljo veliko zalog po ugodnih cenah, kar ima za posledico nizke skupne stroške.

2. Na voljo je široka paleta specifikacij – od cevi z majhnim premerom do cevovodov z velikim premerom in stebrnih cevi – kar omogoča prilagodljivo izbiro.

III. Značilnosti obdelave in gradnje

1. Sekundarna obdelava, kot je rezanje, rezanje robov, navoj, krivljenje in varjenje, je enostavna in poenostavlja gradnjo na mestu.

2. Cevi so enotnih dimenzij in so preproste za uporabo in namestitev. Uporabite lahko različne načine povezovanja, vključno z varjenjem, prirobnicami, navojem in spojkami z utori, ki ustrezajo različnim inženirskim zahtevam. IV. Uporaba in protikorozijske lastnosti

1. Standardna dobava je v obliki "črne cevi" (neprevlečeno jeklo); vendar pa je mogoče uporabiti obdelave, kot so vroče cinkanje, barvanje, protikorozijski premazi in 3PE protikorozijske plasti. Primerni so za uporabo tako v notranjih kot zunanjih okoljih.

2. Prilagodljiva uporaba: služijo lahko samostojno kot cevovodi za transport tekočine ali pa se sestavijo v nosilne komponente, kot so jekleni konstrukcijski nosilci, stebri in rešetke.

V. Razlike in omejitve izdelkov

1. Ravnošivne varjene cevi se običajno uporabljajo za majhne do srednje velike premere, nizkotlačne cevovode in lahke jeklene konstrukcije. Spiralno varjene cevi se uporabljajo predvsem za velike premere, zaradi česar so primerne za komunalni transport na dolge razdalje in velike jeklene konstrukcijske komponente.

2. Zaradi prisotnosti varjenih šivov imajo te cevi nižjo tlačno odpornost, odpornost na visoke temperature in odpornost proti utrujenosti v primerjavi z brezšivnimi jeklenimi cevmi. Strogo jih je prepovedano uporabljati v kritičnih aplikacijah, ki nosijo pritisk, ki vključujejo visokotlačne vnetljive/eksplozivne materiale ali pogoje visoke temperature/visokega tlaka.

Glavne uporabe in obseg uporabe

I. Glavne uporabe varjenih jeklenih cevi

1. Prenos tekočin

Uporablja se za transport medijev, kot so voda iz pipe, odplake, nizkotlačni plin, zrak za prezračevanje/odsesavanje prahu in olja za splošno uporabo; so primarni cevni materiali za civilna in industrijska omrežja.

2. Jeklene strukturne nosilne komponente

Uporablja se za izdelavo krožnih stebrov, nosilnih elementov, strešnih nosilcev in pokončnih stojal ploščadi; lahko nadomestijo določene konstrukcijske jeklene oblike za pomožne ali srednje obremenjene nosilce in stebre.

3. Zaščita in ohišje

Uporablja se za zaščitne ograje na cestišču, ograje za tovarniške obode, ograje za stopnice, balkonske ograje, ogrodja za skladiščenje in nosilce zunanjih panojev.

4. Mehanski in električni podporni sistemi

Uporablja se za izdelavo nosilcev in obešal za vodovodne cevi, zračne kanale in kabelske police, kot tudi specializirane montažne konzole in pritrdilne palice za opremo.

5. Komunalna in nizka gradnja

Uporablja se za komunalna cevovodna omrežja, ohišja rečnih obrežij, ohišja temeljev pilotov, prezračevalne kanale predorov in začasne varnostne pregrade na gradbiščih.

6. Začasni in kmetijski objekti

Uporablja se za gradbene odre, začasne lope, ogrodja rastlinjakov in cevovode za transport vode v kmetijstvu.

II. Področje uporabe

1. Gradbeni inženiring: civilne zgradbe, tovarniške delavnice, skladišča, sistemi za oskrbo z vodo in odvodnjavanje za prizorišča ter podporni sistemi za jeklene konstrukcije.

2. Komunalne službe: mestna omrežja za oskrbo z vodo in odvodnjavanje, zaščitne ograje na cestah, krajinski inženiring in napeljava komunalnih cevovodov. 3. MEP (Mehanske, električne in vodovodne instalacije/HVAC): Oskrba z vodo in odvodnjavanje, prezračevanje in nizkotlačni plinovod za tovarne, zgradbe in nakupovalna središča.

4. Industrijska in rudarska podjetja: cevovodi za prenos v delavnicah, nosilci opreme, ograjeni prostori za skladišča materiala in lahke nosilne konstrukcije.

5. Kmetijstvo in urejanje krajine: Kmetijske namakalne cevi, ogrodja rastlinjakov in krajinske ograje.

6. Začasna dela: Začasni gradbiščni objekti, začasne podpore, zaščita izkopnih jam in gradbeni odri.

Vodnik za izbiro

Ravnošivne varjene cevi: predvsem majhni do srednji premeri; običajno uporablja za notranje cevi, ograje in manjše jeklene konstrukcije.

Spiralno varjene cevi: predvsem veliki premeri; običajno se uporablja za glavne komunalne cevovode, prenos vode na dolge razdalje in velike jeklene konstrukcijske stebre.

Parametri delovanja

I. Izvedbeni standardi

·GB/T 3091-2025: Varjene jeklene cevi za transport tekočin pod nizkim tlakom (voda, plin, zrak itd.; ≤2,5 MPa, ≤200°C)

·GB/T 13793-2016: Vzdolžne elektrovarjene jeklene cevi (konstrukcije, gradbeni odri, splošni stroji)

·GB/T 9711 / API 5L: cevovod za transport nafte in plina (L245/L360/L415 itd.)

II. Običajni materiali in mehanske lastnosti (sobna temperatura)

· Modul elastičnosti: 2,06×10⁵ MPa

· Gostota: 7,85 g/cm³

·Energija udarca: Temperatura okolja **≥27 J** (Q235B, V-zareza)

III. Mere in specifikacije (predvsem vzdolžni zvar)

1) Razpon zunanjega premera

·Majhen premer: DN15–DN50 (21,3–60,3 mm)

·Srednji premer: DN65–DN250 (76,1–273 mm)

·Velik premer: DN300–DN600 (323,9–610 mm)

·Spiralno varjene cevi: do DN800–DN3000

2) Debelina stene (običajno)

·Standardno: 1,2–12,7 mm

·Debela stena: 12,7–40 mm

·Toleranca: debelina stene ±10% t; Zunanji premer ±0,5% do ±1,0%

3) Dolžina

·Standardno: fiksne dolžine 6 m, 9 m, 12 m

·Prilagodljivo: 15–18 m

·Toleranca dolžine: +20 mm / 0 mm

4) Teoretična teža (kg/m)

W=0,02466×(D−t)×t

·D: zunanji premer (mm); t: debelina stene (mm)

· Pocinkana cev: Teža × 1,015–1,03 (faktor prevleke)

IV. Nosilnost tlaka in zmogljivost procesa

1) Hidrostatični preskus (obvezen)

· Standardna črna cev: 5,0 MPa, zadrževalni tlak ≥5 s

· Plinska cev: 6,0 MPa, zadrževalni tlak ≥10s

· Cev z debelo steno: 7,0 MPa

· Priporočen delovni tlak: ≤1,6 MPa (dolgoročna varnost)

2) Kakovost zvarnega šiva

· Nedestruktivno testiranje (NDT): UT (ultrazvočno) / RT (radiografsko)

· Vzdolžni šiv: visokofrekvenčno varjenje, koeficient zvara **≈0,85–0,9**

· Spiralni šiv: varjenje pod praškom, koeficient zvara **≈0,9–0,95**

3) Preskus sploščenja/upogibanja

· Sploščenje: Brez razpok, brez delaminacije

· Upogibanje (DN≤50): 90°, upogibni radij = 6D (črna cev) / 8D (pocinkana cev), varjeni šiv ob strani; brez razpok, brez luščenja cinkove plasti

4) Delovna temperatura

· Standardno: -20°C do +200°C

· Nizkotemperaturno jeklo (L245N): Do -40°C

V. Površinska in protikorozijska zaščita

· Dobavni pogoji: črna cev (gola cev) / vroče pocinkana / epoksi / 3PE (vkopana)

· Pocinkana plast: ≥300 g/m² (obojestransko), lokalna debelina **≥85 μm**

· Kakovost površine: brez razpok, brez gub, brez krast, brez močne korozije

VI. Metode povezave

· DN≤50: navojna povezava (GB/T 7306)

· DN65–DN200: Prirobnični priključek / Utorni priključek

· DN≥250: Varjenje (Sočni zvar / kotni zvar)

VII. Aplikacije

· Nizkotlačne tekočine: voda, kanalizacija, plin, zrak, prezračevanje

· Jeklene konstrukcije: okrogli cevni stebri, nosilci, nosilci, zaščitne ograje, odri

· Temperatura: -20 do 200°C; Tlak: ≤2,5 MPa
