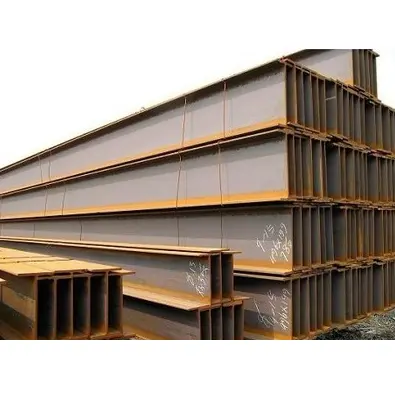

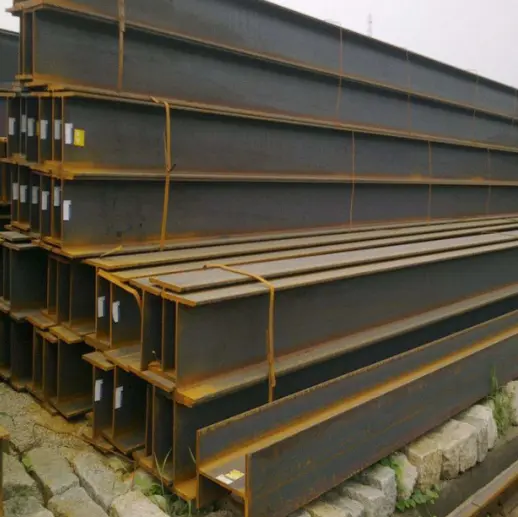

Vroče valjano strukturno jeklo z nosilcem H

Kakšne so značilnosti vroče valjanega konstrukcijskega jekla H-nosilca?

I. Strukturne in mehanske značilnosti

1. Učinkovita sekcijska mehanika: z enakomerno debelino prirobnice ter vzporednimi notranjimi in zunanjimi površinami je modul preseka enakomerno porazdeljen. Ponujajo vrhunsko upogibno, strižno in torzijsko odpornost v primerjavi s standardnimi I-nosilci, kar ima za posledico visoko učinkovitost nosilnosti.

2. Stabilna splošna zmogljivost: Oblikovani z integriranim visokotemperaturnim vročim valjanjem brez varjenih spojev, kažejo nizko preostalo napetost in so odporni na deformacije in razpoke, kar zagotavlja visoko strukturno varnost.

3. Visoka togost in stabilnost: Močna splošna togost se učinkovito upira navpičnim obremenitvam, horizontalnemu pritisku vetra in potresnim silam, zaradi česar so idealni za nosilne nosilce in stebre z velikim razponom.

II. Ekonomske in materialne značilnosti

1. Lahki in materialno učinkoviti: potrebujejo manj materiala kot tradicionalni strukturni jekleni profili za enako nosilnost, kar učinkovito zmanjša lastno težo zgradbe in stroške temeljev.

2. Standardizirane specifikacije: Obsežne specifikacije za serije HW, HM in HN v kombinaciji z veliko zalogo olajšajo enostavno izbiro in nabavo.

III. Konstrukcijske in uporabne značilnosti

1. Visoka učinkovitost namestitve: pravilna geometrija in visoka natančnost spoja omogočata različne načine povezovanja (kot sta vijačenje in varjenje), kar ima za posledico krajši čas gradnje na gradbišču.

2. Široka prilagodljivost: Primerno za neposredno uporabo v nosilcih, stebrih, ploščadih in podporah. V kombinaciji s protikorozijskimi premazi ali vročim cinkanjem so primerni za notranjo in zunanjo uporabo ter v standardnih ali korozivnih okoljih.

3. Enostavnost obdelave: Enostavno rezanje, vrtanje in varjenje z ojačitvami in povezovalnimi ploščami za izpolnjevanje različnih strukturnih povezovalnih zahtev.

Uporaba in obseg uporabe

I. Primarne uporabe

1. Nosilni stebri: Primarno uporabljajo tip široke prirobnice (HW), ti služijo kot glavne navpične nosilne komponente, ki prenašajo navpične obremenitve in zagotavljajo splošno strukturno stabilnost.

2. Nosilci in stebri okvirja: profili s srednje prirobnicami (HM) so primerni za sisteme jeklenih okvirjev, ki prenašajo navpične obremenitve in stranske sile.

3. Primarni in sekundarni nosilci: Najpogosteje se uporabljajo profili z ozkimi prirobnicami (HN); podpirajo obremenitve tal in strehe in so idealni za talne in strešne sisteme z velikim razponom.

4. Oporne/podporne komponente: Uporabljajo se za izdelavo nosilcev opreme, nosilcev za cevi, vzdrževalnih ploščadi, podnožja strešnih gred itd.

5. Kompozitne konstrukcije: v kombinaciji z betonom za oblikovanje jekleno-betonskih kompozitnih nosilcev in stebrov za uporabo v večnadstropnih in visokih zgradbah.

II. Področje uporabe

1. Industrijske zgradbe

Različne tovarne z jeklenimi konstrukcijami, skladišča, delavnice in sistemi žerjavnih nosilcev; vroče valjani strukturni H-nosilci so osnovni material za industrijske jeklene konstrukcije.

2. Javne in civilne zgradbe

Konstrukcije velikega prostora z velikim razponom, kot so stadioni, razstavni centri, prometna središča (postaje/letališča), nakupovalna središča, poslovne stavbe in večnadstropni stanovanjski kompleksi.

3. Komunalna in infrastruktura

Mestni komunalni tuneli, stebri mostov, nadvozi za pešce, komunalne opore in okvirji za velike zunanje panoje.

4. Nova energija in podporni projekti

Fotonapetostne (PV) montažne strukture, baze vetrnih turbin, objekti za shranjevanje energije in jeklena ogrodja za novo energetsko infrastrukturo.

5. Druga polja

Baze velike opreme, industrijske ploščadi, nosilci ladijskih krovov, logistični in skladiščni regalni sistemi ter montažne jeklene zgradbe.

Ključni parametri delovanja vroče valjanega strukturnega jekla H-nosilca

Izvršni standardi: GB/T 11263-2017, GB/T 700, GB/T 1591

I. Pogosti materiali in mehanske lastnosti

II. Pravila za klasifikacijo in označevanje odsekov

1. Razvrstitev

· HW (H-nosilec s široko prirobnico): širina prirobnice ≈ višina preseka; uporablja se predvsem za stolpce.

· HM (H-nosilec srednje prirobnice): srednja širina prirobnice; uporablja se predvsem za okvirje in stebre.

· HN (H-nosilec z ozko prirobnico): velika globina preseka in ozke prirobnice; uporablja se predvsem za primarne in sekundarne žarke (največji obseg uporabe).

2. Oblika oznake: višina H × širina prirobnice B × debelina mreže t1 × debelina prirobnice t2. Primer: HN400×200×8×13.

III. Tolerance dimenzij in oblik

1. Dimenzionalno odstopanje sekcij: strogo upošteva omejitve nacionalnih standardov, da se zagotovi natančnost med spajanjem in namestitvijo.

2. Ravnost (Camber/Sweep): ≤2 mm na meter; skupno odstopanje ne presega 0,2 % celotne dolžine.

3. Zvijanje: brez znatnih torzijskih deformacij vzdolž celotne dolžine; izpolnjuje zahteve za namestitev jeklene konstrukcije.

4. Fiksna dolžina: standardne specifikacije. 6m/9m/12m; na voljo je tudi rezanje po meri na podlagi risb.

IV. Lastnosti površine in obdelave

1. Pogoj dobave: Vroče valjana "črna" obdelava (z škarjami).

2. Površinska obdelava: Primerna za naknadno odstranjevanje rje, barvanje, protipožarno prevleko in vroče cinkanje; prilagodljiv tako notranjim kot zunanjim okoljem.

3. Možnost obdelave: lahko se reže, vrta, vari in upogne; primerna za izdelavo različnih strukturnih povezav.

V. Parametri delovnega okolja

1. Standardna delovna temperatura: [Razpon] °C.

2. Nizkotemperaturni pogoji: mora prestati preskus udarca pri nizki temperaturi za uporabo v izjemno mrzlih regijah.

3. Odpornost proti koroziji: osnovni material nima inherentne odpornosti proti koroziji; površinska zaščita je obvezna v korozivnih okoljih.

VI. Strukturne nosilne značilnosti

1. Enakomerna debelina prirobnice in vzporedne notranje/zunanje površine; visok modul preseka z odlično odpornostjo na upogibanje, bočne premike in torzijo.

2. v celoti vroče valjani (brez varjenih spojev); nizka preostala napetost; odporen na deformacijo ali razpoke pri dolgotrajni obremenitvi.

3. Izjemna bočna togost v primerjavi s standardnimi I-nosilci; idealen za konstrukcije z velikim razponom in zgradbe, ki so izpostavljene velikim vetrovnim obremenitvam.

Tabela specifikacij
