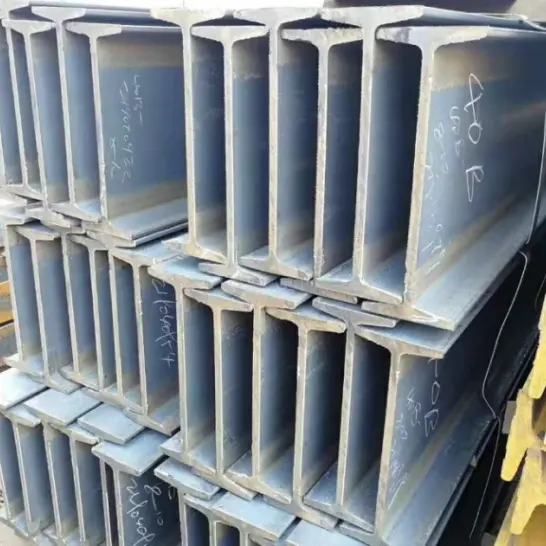

Vroče valjano konstrukcijsko jeklo z nosilcem

HAISHENG, zanesljiv proizvajalec konstrukcijskega jekla na Kitajskem in dobavitelj na enem mestu, ima na zalogi vroče valjano konstrukcijsko jeklo I Beam Steel, proizvedeno po GB/T 706 z razredoma Q235B in Q355B. S koničastimi notranjimi prirobnicami in neenakomerno debelino zagotavlja ekonomične stroške in enostavno obdelavo. Pogosto se uporablja za lahke sekundarne nosilce, ploščadi, podpore in začasne lahke jeklene konstrukcije, je običajen vroče valjani profil za majhne in srednje velike zgradbe.

Ključne lastnosti izdelka

I. Sekcijske in mehanske značilnosti

1. Notranje površine prirobnice so nagnjene, pri čemer se debelina prirobnice zožuje od znotraj navzven; posledica tega je neenakomerna porazdelitev napetosti po prerezu in relativno šibka bočna togost.

2. Vroče valjano konstrukcijsko jeklo I nosilca kot ena, integralna enota brez varjenih spojev, kar ima za posledico nizko preostalo napetost in dobro strukturno stabilnost.

3. ponuja dostojno odpornost na upogibanje, vendar povprečno odpornost na torzijo in stranski premik; neprimeren za aplikacije z velikim razponom, visoko obremenitvijo z vetrom ali težkimi obremenitvami.

II. Ekonomske in nabavne značilnosti

1. Klasična kategorija izdelkov z obsežno paleto specifikacij; široko dostopen na zalogi, enostaven za nabavo in po konkurenčnih cenah.

2. Za enako nosilnost je poraba materiala večja kot pri vroče valjanih H-nosilcih, zaradi česar je bolj ekonomičen za lahke konstrukcije.

III. Konstrukcijske in uporabne značilnosti

1. Pravilna oblika olajša sekundarno obdelavo (rezanje, varjenje, vrtanje) in omogoča različne načine povezovanja na kraju samem.

2. Zmerna lastna teža omogoča preprosto dviganje in namestitev; idealen za preproste zgradbe in začasne objekte.

3. Ima vroče valjano "črno" obdelavo iz mlina; po potrebi je mogoče odstraniti rjo in premazati proti koroziji, da ustrezajo notranjim in standardnim zunanjim okoljem.

IV. Primerjava z vroče valjanimi H-nosilci

1. Bočna togost je znatno nižja kot pri H-nosilcih; neprimeren za uporabo kot stebri v visokih stavbah ali kot glavni nosilci za dolge razpone.

2. Sekcijska učinkovitost je razmeroma nizka, kar zahteva več materiala pri velikih obremenitvah.

3. Odlično razmerje med stroški in zmogljivostjo; se pogosto uporablja v lahkih in enostavnih jeklenih konstrukcijah.

Uporaba in obseg uporabe

I. Primarne uporabe

1. Talni/strešni sekundarni nosilci in preprosto podprti nosilci: Vroče valjani strukturni I-nosilni jekleni nosilci se uporabljajo za podpiranje lahkih obremenitev tal in streh, običajno v nosilnih sistemih z majhnim do srednjim razponom.

2. Nosilci ploščadi in pohodnih poti: primarne in sekundarne nosilne komponente za industrijske obrate, ploščadi za opremo, pohodne poti za vzdrževanje in podstavke.

3. Nosilci in podpore: izdelava nosilcev cevi, nosilcev opreme, stenskih opornikov in začasnih podpornih okvirjev.

4. Stenski okvirji in okvirji: strešni okvirji za lahke industrijske zgradbe, gradbiščna ograja in preprosta ogrodja ohišij.

5. Majhni okvirji, tramovi in ​​stebri: tramovi in ​​stebri za lahke jeklene okvirje v nizkih, preprostih strukturah, kot so delavnice, skladišča in nadstreški za avtomobile.

6. Komponente gradbenih strojev: podstavki za dvižno opremo, šasije vozil, začasna podpora za izkop itd.

II. Področje uporabe

1. Industrijske zgradbe: lahki industrijski obrati, skladišča, delavnice in majhni skladiščni silosi; uporablja se predvsem za sekundarne nosilne komponente.

2. Začasne/enostavne gradbene strukture: začasni objekti na gradbiščih, nadstreški za avtomobile, nadstreški, preproste skladiščne lope in modularne/mobilne zgradbe.

3. Občinska infrastruktura: komunalne ograje, ograje, opore za pešce in majhne podstavke.

4. Elektromehanska podpora: Nosilci za cevne regale za elektrarne in kemične tovarne, podnožja opreme in obešala/podpore za cevi HVAC.

5. Začasni inženirski objekti: Podpora za izkop, podstavki gradbenih odrov in začasni nosilni okvirji za gradnjo.

6. Druga področja: šasije kmetijskih strojev, ogrodja za manjšo transportno opremo in preproste skladiščne police.

Ključni parametri delovanja

Standardi: GB/T 706-2016, GB/T 700, GB/T 1591

I. Pogosti materiali in mehanske lastnosti

II. Oznaka razdelka in podrobnosti o specifikaciji

1. Oblika označbe: model + višina (npr. 10#, 12#, 14#, 16#, 20a#, 20b#). Podtipi (a, b, c) obstajajo za isto višino; debeline trakov in prirobnic se postopoma povečujejo, kar ima za posledico večjo nosilnost.

2. Značilnosti preseka: Notranja površina prirobnice ima naklon 1:6; prirobnica je debelejša na korenu in tanjša na robu, kar povzroči neenakomerno porazdelitev napetosti po preseku.

III. Skupne specifikacije (model + mere odseka)

Format: višina × širina prirobnice × debelina mreže

·10#: 100×68×4,5

·12#: 120×74×5,0

·14#: 140×80×5,5

·16#: 160×88×6,0

·18#: 180×94×6,5

·20a#: 200×100×7,0; 20b#: 200×102×9,0

·25a#: 250×116×8,0; 25b#: 250×118×10,0

·30a#: 300×126×9,0; 30b#: 300×128×11,0

IV. Tolerance dimenzij in oblik

1. Standardne fiksne dolžine: 6m, 9m, 12m; možno rezanje po meri.

2. Ravnost (pregib): ≤2 mm na meter; skupni pregib ≤0,2 % celotne dolžine.

3. Pravokotnost zasuka in čelne strani je v skladu z nacionalnimi standardi, kar zagotavlja natančnost med namestitvijo in spajanjem.

V. Značilnosti površine in obdelave

1. Dobavni pogoji: vroče valjani z mlinskimi oblogami (črna obdelava).

2. Obdelovalnost: Primerno za rezanje, vrtanje, varjenje in upogibanje; primeren za sekundarno obdelavo.

3. Zaščita pred korozijo: nezaščiten v surovem stanju; lahko odstranimo rjo, pobarvamo ali vroče pocinkamo.

VI. Okoljski in strukturni parametri

1. Delovna temperatura: -20°C do 80°C.

2. Strukturne značilnosti: zmerna odpornost na upogibanje; relativno nizka torzijska odpornost in bočna togost; neprimeren za dolge razpone, območja z visoko obremenitvijo z vetrom ali primarne nosilne vloge v visokih konstrukcijah.

3. Primernost za obremenitev: Uporablja se predvsem za preprosto podprte nosilce in komponente z majhno obremenitvijo; izogibajte se dolgotrajni ekscentrični obremenitvi.

Tabela specifikacij vroče valjanega strukturnega jekla I nosilca
