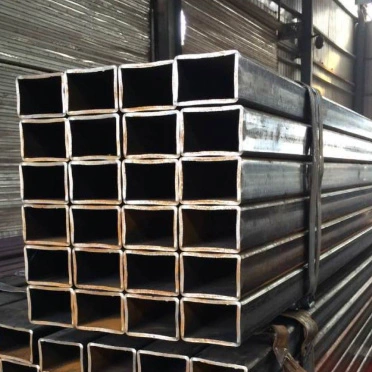

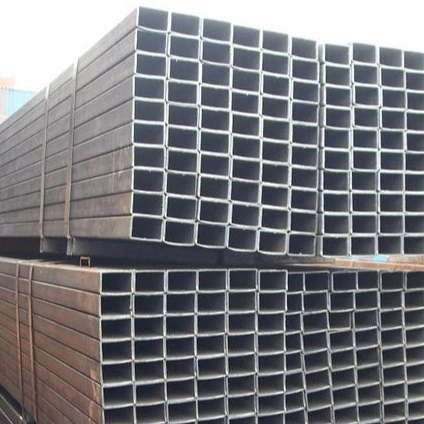

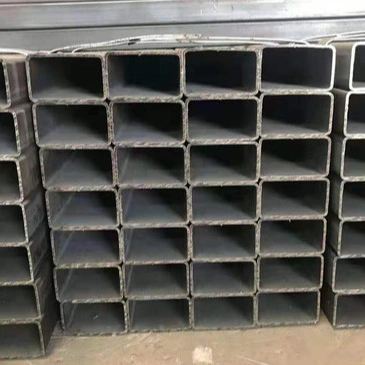

Pravokotne votle konstrukcijske jeklene cevi

Pravokotne votle strukturne jeklene cevi se pogosto uporabljajo v aplikacijah, kot so jekleni nosilci in stebri, okvirji zavese, okviri ohišij, stojala za opremo, zaščitne ograje in gradbeni stroji. Učinkovito služijo kot primarne nosilne komponente, hkrati pa so primerne za različne arhitekturne oblike in ograjene strukture.

Lastnosti izdelka

I. Strukturne in mehanske značilnosti

1. Votel pravokotni prečni prerez zagotavlja visoko togost proti upogibanju in stranskemu premiku v obe smeri. Ponuja vrhunsko odpornost na torzijo in stransko deformacijo v primerjavi s krožnimi cevmi ali standardnimi profili konstrukcijskega jekla, kar zagotavlja robustno splošno strukturno stabilnost.

2. Enakomerna oblika prečnega prereza in ravne površine zagotavljajo enakomerno porazdelitev obremenitve. Posamezne cevi lahko prenesejo znatne navpične in vodoravne obremenitve, pogosto pa služijo neposredno kot primarni nosilni členi.

3. Na voljo v varjenih in brezšivnih vrstah: varjene pravokotne cevi nudijo visoko stroškovno učinkovitost za standardne pogoje delovanja; brezšivne pravokotne cevi brez varjenih šivov zagotavljajo vrhunsko trdnost, odpornost na pritisk in odpornost proti utrujenosti, zaradi česar so idealne za scenarije velikih obremenitev in cikličnih obremenitev.

II. Videz in značilnosti namestitve

1. Ravne zunanje površine olajšajo spajanje, prekrivanje in poravnano montažo. Tesno se prilegajo barvno prevlečenim jeklenim ploščam, ploščam in komponentam ohišij, kar zagotavlja čisto končno obdelavo in tesnjenje robov med gradnjo.

2. Ostri robovi in ​​enoten profil združujejo nosilno funkcionalnost z estetsko privlačnostjo, zaradi česar so primerni za arhitekturne fasade, krajinske okvire in druge dizajnersko usmerjene projekte.

3. Za določeno nosilnost so lažji od trdnih jeklenih profilov, kar učinkovito zmanjša skupno strukturno obremenitev in prihrani pri stroških materiala.

III. Značilnosti obdelave in povezave

1. Lahko jih režemo, prirezujemo, upognemo, vrtamo in varimo. Sekundarna obdelava je preprosta in omogoča priročno gradnjo na kraju samem.

2. Vsestranski načini povezovanja - vključno z varjenjem, vijačenjem in kovičenjem - odlikujejo preprosta zasnova spojev in visoka učinkovitost namestitve.

3. Obsežen nabor specifikacij, ki zajema vse od majhnih okrasnih cevi do nosilnih cevi velikega preseka, kar omogoča prilagodljivo izbiro.

IV. Odpornost proti koroziji in karakteristike delovanja

1. Dobavljeno v "črnem" (neprevlečenem) stanju; združljivi z različnimi protikorozijskimi obdelavami, kot so vroče cinkanje, hladno cinkanje, barvanje in prašno lakiranje, zaradi česar so primerni za notranja in zunanja okolja (suha ali mokra).

2. Dobra hladna in vroča obdelava; stabilne mehanske lastnosti v standardnih delovnih temperaturnih območjih.

V. Omejitve izdelka

1. Koncentracija napetosti se pojavi na vogalih; ta področja so nagnjena k poškodbam zaradi utrujenosti pri hudih udarcih ali ponavljajočih se cikličnih obremenitvah.

2. Slaba primernost za transport tekočine; se redko uporabljajo za cevovodne sisteme, saj so zasnovani predvsem za konstrukcijske nosilne in okvirne aplikacije.

3. Visoki proizvodni stroški za debelostenske brezšivne pravokotne cevi z velikimi specifikacijami povzročijo bistveno višje cene od cen varjenih različic.

Uporaba in obseg uporabe

I. Primarne uporabe

1. Ključne strukturne komponente

Uporablja se za tovarniške okvirje, portalne okvirje, škatlaste nosilce in stebre, navpične stebre, rešetke in talne podpore; jedrni nosilni material v jeklenih konstrukcijah.

2. Zgradbene ovojnice in zavese

Okvirji zunanjih sten (obrobe/čepki), okvirji strešnih oken, okvirji vrat in oken, strešni okvirji in okvirji robov; brezhibno se integrira s profilirano jekleno pločevino in drugimi panelnimi materiali.

3. Ohišja in zaščitni objekti

Tovarniške obodne ograje, cestne varovalne ograje, ograje za stopnice, balkonske ograje, okvirji za gradbeništvo in stebri za varnostne mreže.

4. Okvirji opreme in strojev

Podnožja strojev, regali za opremo, okvirji delovnih miz, skladiščni regali, okvirji kontejnerjev in okviri šasije vozil.

5. Inženiring in začasni objekti

Nosilci odra, ogrodja za rastlinjake, začasna ograja gradbišča, podporne/podporne strukture in modularna ogrodja za gradbeništvo.

6. Dekorativne in arhitekturne strukture

Krajinske strukture, zunanje arhitekturne značilnosti, notranje okrasno okvirjanje in okvirji razstavnih omar/stojnic; združuje nosilnost z estetsko privlačnostjo.

II. Področje uporabe pravokotnih votlih strukturnih jeklenih cevi

1. Inženiring jeklenih konstrukcij: nosilci, stebri in oporni sistemi za industrijske obrate, skladišča, stadione in montažne zgradbe.

2. Arhitekturna dekoracija: gradnja zaves, vrat in oken, notranjih/zunanjih arhitekturnih elementov in razstavnih stojnic.

3. Komunala in prevoz: Cestne varovalne ograje, komunalne gradbene ograde, krajinske pergole in ogrodja avtobusnih postaj.

4. Proizvodnja strojev: okvirji za splošno rabo, gradbene stroje, kmetijske stroje in logistično opremo.

5. Skladiščenje in logistika: regali za težke obremenitve, skladiščne ploščadi in pomožne strukture zabojnikov.

6. Kmetijstvo, gozdarstvo in vrtnarstvo: rastlinjaki, ogrodja zavetij za živino in kmetijske ograje.

Vodnik za izbiro

· Varjene pravokotne cevi: običajni tip izdelka, ki ponuja visoko stroškovno učinkovitost; pogosto se uporablja za standardne aplikacije, kot so splošna nosilnost, ovoji zgradb, dekoracije in zaščitne ograje.

· Brezšivne pravokotne cevi: vrhunska trdnost, odpornost proti utrujenosti in nosilnost tlaka; uporablja se predvsem za težke aplikacije, ciklične obremenitve, okvirje strojev z visokimi specifikacijami in težke inženirske komponente.

Ključni parametri delovanja

Izvedbeni standardi: GB/T 6728-2017 "Hladno oblikovani votli strukturni profili"; GB/T 3094-2012 "Hladno vlečene brezšivne kvadratne in pravokotne jeklene cevi"

I. Pogosti materiali in mehanske lastnosti

Dodatni splošni parametri:

· Modul elastičnosti: 2,06 × 10⁵MPa

· Gostota: 7,85 g/cm³

· Standardna delovna temperatura: -20°C do 200°C

II. Sistem specifikacij in dimenzij

1. Metoda označevanja

Zunanje mere: dolžina × širina × debelina stene (enota: mm); Primer: 100×50×3,0

2. Glavne kategorije velikosti

· Majhna (okras/ohišje/varovalna ograja): 20×10, 30×20, 40×20, 50×30; Debelina stene: 1,2–2,5 mm

· Srednje (Kobilica / Purlin / Standardni nosilci in stebri): 60×40, 80×40, 80×60, 100×50; Debelina stene: 2,0–5,0 mm

· Veliki (primarni stebri in nosilci / nosilci za težke obremenitve): 120×80, 150×100, 200×100, 250×150; Debelina stene: 4,0–12,0 mm

3. Dolžine in tolerance

· Standardne dolžine: 6 m, 9 m, 12 m; na voljo dolžine po meri

· Toleranca zunanjih dimenzij: ±0,8%

· Toleranca debeline stene: Standardna varjena cev ±10%; Brezšivne cevi ±7,5%

4. Teoretična formula za izračun teže

W (kg/m) = 0,00785 × [(B + H) × 2 − 4t] × t (B = dolga stranica, H = krajša stranica, t = debelina stene)

III. Strukturne mehanske lastnosti

1. Pravokotne votle strukturne jeklene cevi pravokotnih profilov ponujajo visoko dvosmerno upogibno togost (vzdolž močne in šibke osi) ter vrhunsko bočno stabilnost in torzijsko odpornost v primerjavi z enojnimi profili, kot so krožne cevi ali H-nosilci, kar ima za posledico robustno splošno strukturno stabilnost.

2. Značilnosti obdelave

· Preskus upogibanja: Zmožnost hladnega upogibanja za 90° pri sobni temperaturi brez razpok ali razslojevanja na upogibu.

· Preskus sploščitve: vzdrži stiskanje do določenih dimenzij brez razpok v stenah.

1. Značilnosti napetosti: Rahla koncentracija napetosti se pojavi na vogalih; ni primeren za aplikacije, ki vključujejo visokofrekvenčne izmenične udarne obremenitve.

IV. Klasifikacija izdelkov in razlike v delovanju

V. Površinska obdelava in zaščita pred korozijo

1. Standardni pogoj: črna barva (vroče valjana oksidna površina).

2. Običajne metode zaščite pred korozijo: vroče cinkanje, hladno cinkanje, elektrostatično prašno lakiranje, protikorozijsko barvanje in premaz s fluoroogljikom.

3. Referenca vročega cinkanja: povprečna debelina cinkove prevleke ≥85 μm; vzdržljivost na prostem presega 15 let.

VI. Metode povezave

· Primarno: poševno varjenje, varjenje s polnim prebojem (opora za konstrukcijo).

· Sekundarno: vijačne povezave visoke trdnosti, samorezni vijaki, kovičenje.

· Združljivo z različnimi jeklenimi strukturnimi sklopi, vključno z barvnimi jeklenimi pločevinami, H-nosilci in kotnim jeklom.

VII. Primerne in prepovedane aplikacije

Primerno

Tramovi in ​​stebri industrijskih obratov, okvirji za zavese, okvirji ograjenih prostorov, zaščitne ograje in ograje, skladiščni regali, okvirji opreme, krajinske strukture in montažne jeklene konstrukcije.

Ni primerno

Visokotlačni transport tekočine, visokotemperaturni/visokotlačni cevovodi in glavne strukture težke opreme, ki so izpostavljeni močnim udarcem ali visokofrekvenčni utrujenosti.
