Okrogel jekleni steber

Okrogli jekleni stebri so navpični nosilni konstrukcijski elementi, sestavljeni predvsem iz okroglih votlih jeklenih cevi. V inženirskih aplikacijah prenesejo predvsem aksialno stiskanje, hkrati pa sprejmejo tudi upogibne momente, torzijske momente in druge kombinirane obremenitve, odvisno od konstrukcijske konfiguracije. Te stebre je mogoče izdelati iz brezšivnih ali varjenih okroglih jeklenih cevi; specifični parametri, kot so premer cevi, debelina stene, razred materiala in podrobnosti povezave, so določeni na podlagi projektnih obremenitev, razpona, višine stavbe, pogojev namestitve in okolja storitve. Ponudba izdelkov presega samo cevasto ohišje in vključuje obsežen sistem komponent, kot so osnovne plošče, pokrovne plošče, ojačitve, zatiči, vstavki, prirobnice, priključne plošče, visoko trdni vijaki in dvižni priključki.

Inženiring po meri v kombinaciji s popolnimi povezovalnimi konfiguracijami za izpolnjevanje različnih potreb projektov jeklenih konstrukcij:

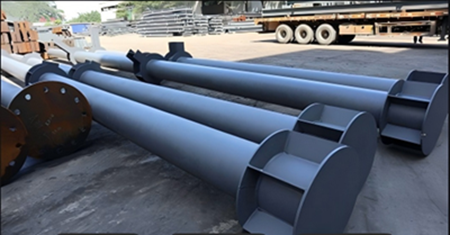

Okrogli jekleni stebri so izdelani na določene dolžine in podrobnosti povezav na podlagi strukturnih konstrukcijskih risb. Sistem je sestavljen iz glavnega cevastega telesa, zgornjih in spodnjih končnih povezav, povezovalnih dodatkov in pomožnih komponent, organiziranih v pet modulov: telo stebra, vmesnik podnožja/temelja stebra, povezava kapice stebra, povezava med nosilcem in stebrom in pomožni dodatki. Specifikacije so običajno označene kot φD×t×L, kjer D predstavlja zunanji premer, t debelino stene in L dolžino komponente (npr. φ219×8×6000 označuje zunanji premer 219 mm, debelino stene 8 mm in dolžino 6000 mm). Standardni zunanji premeri vključujejo φ89, 114, 165, 219, 273, 325, 426, 530, 630 in večje velikosti, z izbiro debeline stene glede na zahteve projekta.

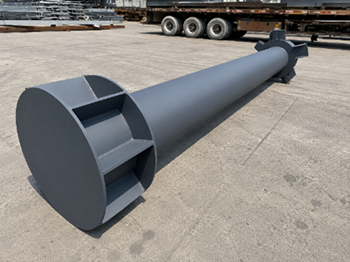

Pri zelo dolgih stebrih se lahko uporabi segmentna izdelava, da se prilagodijo transportnim, dvigalnim in konstrukcijskim omejitvam na kraju samem, s povezavami preko prirobnic ali varjenih spojev. Podnožja stebrov so lahko opremljena z osnovnimi ploščami, sidrnimi vijaki, podložkami in izravnalnimi komponentami, odvisno od vrste temelja; vrhovi stebrov so lahko opremljeni s pokrovnimi ploščami, priključnimi nosilci ali prirobnicami; in povezave med nosilci in stebri lahko vključujejo zanke, vtičnice, povezovalne plošče ali spone – kot je določeno na risbah – za povezavo cevastega stebra z zgornjimi strukturami, kot so jekleni nosilci, nosilci ali prostorski okvirji.

Ključne prednosti in prodajne točke okroglih jeklenih strukturnih stebrov:

1. Uravnotežena porazdelitev obremenitve, izboljšana strukturna stabilnost

Krožni prečni prerez zagotavlja enakomerno porazdelitev obremenitve v vseh smereh, zaradi česar je idealen za aksialno stiskanje in večsmerne obremenitve.

2. Eleganten videz, estetska privlačnost

Gladek, ukrivljen profil ponuja prefinjen videz, ki uravnoteži strukturno nosilnost s celotno arhitekturno estetiko.

3. Nizka odpornost proti vetru, primerna za projekte na prostem

Krožni profil zmanjšuje odpornost proti vetru, zato je primeren za strukture na prostem, kot so nadstreški, pergole in stadioni.

4. Votla struktura, priročen transport in dviganje

Optimizira ravnotežje med nosilnostjo in lastno težo, hkrati pa izpolnjuje zahteve glede konstrukcije, olajša transport, dviganje in namestitev na mestu.

5. Vsestranske protikorozijske možnosti za kompleksna okolja

Podpira različne protikorozijske obdelave, kot sta lakiranje s pršenjem in vroče cinkanje, kar omogoča rešitve, prilagojene specifičnim okoljem, kot so vlažna ali zunanja okolja.

6. Prilagoditev na podlagi risb, prilagodljiva prilagoditev projekta

Prilagodljive specifikacije – vključno z zunanjim premerom, debelino stene, dolžino, priključnimi ploščami, osnovnimi ploščami in vgrajenimi deli – izpolnjujejo različne potrebe projektov jeklenih konstrukcij.

Standardiziran potek obdelave, ki zagotavlja kakovost dokončanih okroglih jeklenih stebrov:

Krožni jekleni stebri so strukturne komponente, izdelane po meri; njihova kakovost ni odvisna le od surovega jeklenega materiala, temveč tudi od kritičnih faz obdelave, kot so rezanje, valjanje, varjenje, ravnanje, povezovanje in protikorozijska obdelava.

Ključni koraki proizvodnje in predelave vključujejo:

Pregled surovin → Postavitev in rezanje → Valjanje in oblikovanje → Varjenje telesa stebra → Pregled zvara → Zaokroževanje in ravnanje → Obdelava koncev in pošev → Montaža osnovnih plošč, zgornjih plošč in povezav → Varjenje povezav → Rezanje lukenj in končna poravnava → Odstranjevanje rje in protikorozijska obdelava → Končni pregled, označevanje, pakiranje in odprema.

Brezšivni krožni stebri se proizvajajo z nadaljnjo obdelavo končnih brezšivnih jeklenih cevi. Varjeni krožni stebri vključujejo dodatne korake, kot je rezanje jeklene plošče, valjanje in vzdolžno varjenje, zaradi česar so posebej primerni za projekte, ki zahtevajo velike premere, debele stene ali nestandardne dimenzije.

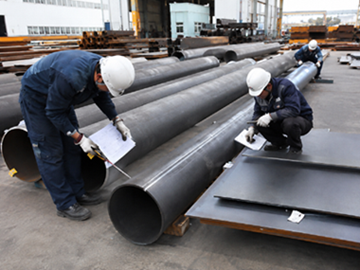

Po varjenju se izvede neporušitveno testiranje (NDT) na ustreznih zvarih v skladu s projektnimi specifikacijami; dokončana komponenta je podvržena končnemu pregledu, ki zajema natančnost dimenzij, kakovost zvara in celovitost protikorozijske prevleke. Stopnje zvarov, inšpekcijska razmerja in merila sprejemljivosti za različne projekte se določijo v skladu s projektno dokumentacijo in veljavnimi standardi.

Primarna področja uporabe stebrov iz okrogle jeklene cevi:

Zgradbe z jekleno konstrukcijo:

Vertikalni nosilci za industrijske obrate, skladišča in montažne jeklene konstrukcije.

Prizorišča velikega obsega:

Jekleni stebri in konstrukcijski nosilci za stadione, razstavne centre, zgradbe z velikim razponom, transportne terminale itd.

Nadstreški in prehodi:

Izgradnja vhodnih nadstreškov, jeklenih hodnikov, povezovalnih hodnikov in pripadajočih nosilnih konstrukcij.

Krajinska arhitektura:

Krajinske pergole, okrasni stebri, fasade stavb in drugi projekti, ki zahtevajo ravnovesje med strukturno celovitostjo in estetskim dizajnom.

Komunalni in prometni inženiring:

Uporablja se za komunalne strukture, strukture, povezane z mostovi, zaščitne ograje itd., na podlagi inženirskega načrta.

Specializirani projekti jeklenih konstrukcij:

Za projekte, ki vključujejo visoke višine, dolge razpone, večsmerne povezave ali zapletene spoje, je mogoče specifikacije okroglih cevnih stebrov in podrobno zasnovo povezav določiti s strukturno analizo. Področje uporabe, navedeno v izvirni dokumentaciji izdelka, vključuje industrijske obrate, mostove, prizorišča, komunalne objekte, urejanje krajine in montažne zgradbe.

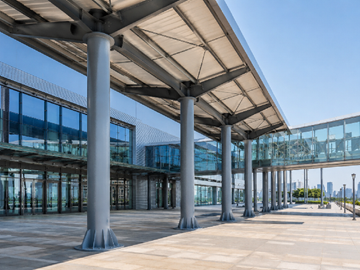

Študija primera: Stebri iz okrogle jeklene cevi za nadstrešek vhoda in povezovalni hodnik razstavišča:

Sodobno razstavišče uporablja na svojem vhodu jekleni nadstrešek z velikim razponom, povezan s sistemom hodnikov stavbe. Projekt je zahteval vertikalno podporo za nadstrešek in hodnike, hkrati pa je zahteval visoke standarde za arhitekturno estetiko, krožni prostor in splošni vizualni učinek; posledično so bili stebri iz okrogle jeklene cevi izbrani kot primarni podporni členi.

Stebri iz okroglih cevi imajo čist, poenostavljen profil, ki poleg steklenih zaves in sodobne jeklene strešne konstrukcije ustvarja koheziven arhitekturni jezik. Konstrukcijsko so stebri zasidrani v temelj preko osnovnih plošč in ojačitvenih elementov, medtem ko se njihovi zgornji deli povezujejo z jeklenimi nosilci in strešno konstrukcijo ter tvorijo celovit nosilni sistem za nadstrešek.

pogosta vprašanja

V: Ali jih je mogoče prilagoditi?

ja Krožne cevne stebre je mogoče prilagoditi na podlagi inženirskih risb glede zunanjega premera, debeline stene, dolžine, materiala in vrste povezave. Nudimo tudi podporno izdelavo za osnovne plošče, zgornje plošče, ojačitvene plošče, povezovalne plošče, zanke, prirobnice, vgrajene dele itd. Za izjemno dolge komponente se lahko izdelava izvede v odsekih – odvisno od transportnih in namestitvenih zahtev – s povezavami prek prirobnic ali varjenjem.

V: Kako je zagotovljena stalna kakovost?

Postopek izdelave obsega faze, kot so pregled surovin, rezanje, varjenje, zaokroževanje in ravnanje, sestavljanje spojev, vrtanje lukenj, protikorozijska obdelava in pregled končnega izdelka. Po varjenju se v skladu s projektnimi specifikacijami izvaja neporušitveni pregled (NDT). V fazi končnega izdelka se preveri dimenzijska točnost, kakovost zvarov in protikorozijski premazi; sestavni deli so nato označeni, preden se shranijo ali pošljejo.

V: Ali je prevoz zanesljiv?

Krožne jeklene stebre je mogoče izdelati v odsekih glede na dolžino in projektne pogoje, z uporabo prirobničnih ali varjenih povezav. Končane komponente so označene, pregledane in zapakirane za pošiljanje, kar olajša rokovanje z zelo dolgimi komponentami.
