Horizontalni konstrukcijski jekleni oporni sistem

Sistemi vodoravnih strukturnih jeklenih opornikov, nameščeni znotraj ravnine zgornje ali spodnje prirobnice strešnega nosilca v konfiguraciji "X" (križ), so kritični za prostorsko stabilnost industrijskih zgradb. Delujejo predvsem na napetost in ne na stiskanje ter delujejo v povezavi z veznimi drogovi in ​​kolenskimi oporniki, da tvorijo bočni uporni sistem strehe.

1. Funkcije izdelka

Prenaša obremenitve vetra z dvokapnih sten in vodoravne potresne sile na vezne palice na vrhovih stebrov, ki jih nato usmeri navzdol do opornikov med stebri in v temelj; omejuje bočno premikanje strešnih jeklenih nosilcev, preprečuje celotno bočno prevračanje ali nestabilnost strešne konstrukcije.

2. Skupni materiali

1). Standardne aplikacije: jeklo z enakokrakimi kotniki (L50×5, L63×5, L70×6);

2). Objekti z velikim razponom, velikimi obremenitvami ali potresno odpornimi objekti: krožni votli profili majhnega premera (CHS); standardni material je Q235B, pri čemer se Q355B uporablja za težke obremenitve.

3. Mesta namestitve

Nameščen v končnih zavihkih strehe in zavihkih, ki obdajajo dilatacijske spoje, da ustvarijo togo strukturno diafragmo.

Standardna tovarniško dobavljena konfiguracija

1. Glavne komponente opornikov

Prečni nosilci (jekleni kotniki ali CHS), dobavljeni kot posamično izdelane enote; par diagonalno križajočih se členov znotraj enega samega polja sestavlja en celoten sklop horizontalnih opornikov.

2. Dodatki za končno povezavo

1. Končne priključne plošče: 8–14 mm jeklene plošče, tovarniško privarjene na oba konca opornega elementa, z vnaprej izvrtanimi luknjami za vijake za pritrditev na prirobnice jeklenega nosilca;

2. Osrednja križna spojna plošča: skupna spojna plošča na presečišču konfiguracije "X", kjer se dve diagonalni opornici prekrivata in sta pritrjeni.

3. Ujemanje pritrdilnih elementov

Vijaki standardnega razreda 4,8 (M16/M20) za splošno uporabo; Vijaki z visoko trdnostjo razreda 8.8 (s ploščatimi podložkami in vzmetnimi podložkami) za potresno odporne strukture ali objekte, v katerih so nameščeni mostni žerjavi.

4. Specifikacije zaščite pred korozijo

1). Standard: St3 ročna priprava površine + osnovni in zaključni premaz (debelina suhega filma: 60–90 μm);

2). Korozivna industrijska območja / Obalne regije: Popolno vroče cinkanje.

5. Specifikacije požarne zaščite

Nanos 0,5-urne intumescentne intumescentne ognjevarne prevleke znotraj označenih požarnih oddelkov; protikorozijska obdelava le za območja brez protipožarnih zahtev.

Standardne celovite rešitve za horizontalne konstrukcijske jeklene oporne sisteme

1. Običajne kotne jeklene vodoravne opornice: glavni kotni jekleni element + končne spojne plošče + vmesne spojne plošče + protikorozijska obdelava + ustrezni vijaki

2. Horizontalna opornica s krožnim votlim prerezom (CHS) za težke obremenitve: član CHS + odebeljene končne plošče + plošče s križnimi vstavki + vijaki visoke trdnosti

3. Poenostavljeno oporo za lahke obremenitve: jeklo z ozkim kotom, brez odebeljenih ojačitev; običajno se uporablja za majhne industrijske zgradbe iz lahkega jekla

Integracija izdelka

Horizontalne opornice (prečna odpornost proti vetru) + vezne palice (vzdolžna natezna povezava) + kolenske opornice (bočna zadrževalnik za nosilce) tvorijo integriran, stabilen sistem opornikov strehe. Ključne prednosti

1. Učinkovito preprečuje vodoravne sile, zagotavlja robustno odpornost proti vetru in potresom, hkrati pa preprečuje splošno nihanje ali premikanje strehe.

2. Zmanjša razmik med komponentami okvirja, kar preprečuje neporavnanost ali deformacijo jeklenih nosilcev in gred.

3. Ima preprosto strukturno zasnovo s prilagodljivimi postavitvami namestitve, kar omogoča priročno gradnjo.

4. Izdelan iz robustnega materiala z visoko natezno trdnostjo, ki je odporen na rahljanje ali deformacijo med dolgotrajno uporabo.

5. Podvržen celoviti protikorozijski obdelavi, ki zagotavlja visoko vzdržljivost za zunanje ali izpostavljene industrijske objekte.

6. Zelo združljiv; se popolnoma integrira s celotnimi jeklenimi konstrukcijskimi sistemi, kot so portalni togi okvirji in industrijske zgradbe z velikim razponom.

Posebni poudarki vodoravnih opornikov strehe

I. Edinstvene prednosti strukturne učinkovitosti

1. Horizontalni konstrukcijski jekleni oporni sistem uporablja prečno konfiguracijo v obliki črke X, ki je posebej zasnovana za prenos bočnih horizontalnih sil. Deluje pod enosmerno obremenitvijo – deluje samo na napetost in ne na stiskanje – kar ima za posledico kratko pot obremenitve in visoko splošno togost. V nasprotju s tem so ojnice vzdolžni aksialni elementi, ki omejujejo vzdolžno gibanje, vendar se ne morejo upreti bočnim silam; kolenske opornice in palice zagotavljajo samo lokalno omejitev za grede in jeklene tramove in ne morejo prenesti celotne horizontalne obremenitve zgradbe.

2. Ustvarja togo strešno diafragmo s koncentriranjem opornikov znotraj določenih zalivov in učinkovito povezuje posamezne toge okvirje v enotno, togo strešno konstrukcijo. Vetrne obremenitve s koncev zatrepov se hitro prenašajo preko opornih in veznih palic navzdol na stebre in temelje. Služi kot osrednja komponenta za preprečevanje bočne nestabilnosti strehe – zmogljivost, ki je drugi dodatki nimajo.

II. Izbira materiala in glavni stroški

1. Primarni material je običajno enakokrako kotno jeklo, ki je lahko dostopno in stroškovno učinkovito. Kotno jeklo je standardno tržno blago, ki ga je enostavno rezati in variti; v primerjavi z okroglimi cevnimi veznimi palicami ali nosilnimi jeklenimi tramovi porabi manj materiala, zaradi česar so stroški obvladljivi za obsežne instalacije. Nasprotno pa škatlasti nosilci po meri ali komponente H-nosilcev povzročajo visoke stroške in niso primerni za množično uporabo kot oporniki.

2. Izbira materiala je razvrščena glede na posebne potrebe: standardno kotno jeklo se uporablja za običajne industrijske zgradbe iz lahkega jekla, medtem ko se manjše okrogle cevi uporabljajo za objekte z velikim razponom, potresno odporne ali opremljene z žerjavi. To omogoča prilagodljivo ujemanje obremenitev in preprečuje materialne odpadke.

III. Poudarki gradnje in namestitve

1. Razcepljena montaža in vijačenje na kraju samem; za standardne člane ni potrebno varjenje na kraju samem. Tovarniško izdelani členi imajo končne priključne plošče za hitro montažo z vijaki na kraju samem na križnih spojih; vendar nekateri napenjalni členi zahtevajo vrtanje in varjenje na kraju samem, kar ima za posledico nižjo učinkovitost konstrukcije.

2. Modularni, standardizirani sestavni deli. Kompleti opornikov z enim razponom so serijsko proizvedeni z enotnimi premeri lukenj in zamenljivimi vijaki, kar olajša skladiščenje zalog in zamenjavo ali vzdrževanje na kraju samem.

IV. Sistemska konfiguracija in diferenciacija

1. Bočna stabilnost temelji na vodoravni opornici, medtem ko vzdolžna stabilnost temelji na togih veznih palicah; obe funkciji se dopolnjujeta in sta nepogrešljivi:

Horizontalne opore: Zagotavlja bočno odpornost proti vetru in potresu; nameščenih v posebnih zalivih.

Vzdolžne vezne palice: zagotavljajo neprekinjeno vzdolžno vezavo; porazdeljena po celotni strukturi. Oporniki za streho in povešene palice so manjše komponente, povezane z ovojom stavbe in ne sodelujejo v primarnem sistemu za odpornost na stranske sile.

1. Omejuje izvenravninsko upogibanje jeklenih nosilcev, kar znatno zmanjša efektivno izvenravninsko dolžino za izračune; optimizira prereze glavnega nosilca in prihrani jeklo.

V. Protikorozijske prednosti

Kotni jekleni elementi imajo pravilno obliko, zaradi česar je odstranjevanje rje, barvanje in vroče cinkanje priročno. V primerjavi z jeklenimi kanali z odprtim profilom je manj nedostopnih vogalov, kar omogoča temeljitejšo protikorozijsko obdelavo.

VI. Pozicioniranje in razlikovanje izdelkov

1. Vodoravna opornica: bočni upor; postavitev v obliki črke X v posebnih zalivih; primarna komponenta strukturne stabilnosti.

2. Tie Rods: vzdolžno vezanje; neprekinjena postavitev; sposoben upreti napetosti in stiskanju.

3. Opornice za streho / povešene palice: lokalna ojačitev za gredice in manjše tramove; strukturne komponente ovojnice.

Standardni postopek izdelave

1. Sprejem surovin

Glavni material: okroglo jeklo Q235B. Preverite potrdila o kakovosti materiala; preglejte glede upogibanja, razpok in korozije (zravnajte, če upogibanje presega tolerance); preglejte dodatne jeklene plošče (plošče z ušesi) ob vstopu v skladišče.

2. Rezanje na dolžino

Izrežite okroglo jeklo po specifikacijah risbe z abrazivno žago ali CNC žago; gladko obrusite odrezane konce in odstranite robove.

3. Končna obdelava (dve pogosti metodi)

Možnost ① Navoj (vijačna povezava na mestu)

Zunanje navoje navijte na oba konca okrogle jeklene palice; dolžina navoja mora ustrezati dodatku za montažo matice in podložne plošče; nanesite začasno zaščito na niti, da preprečite poškodbe.

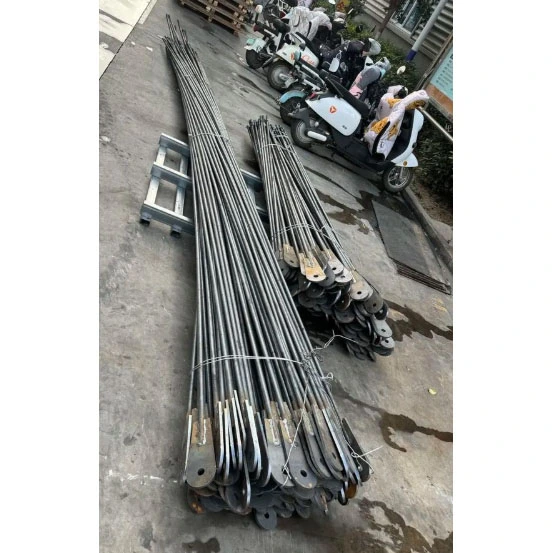

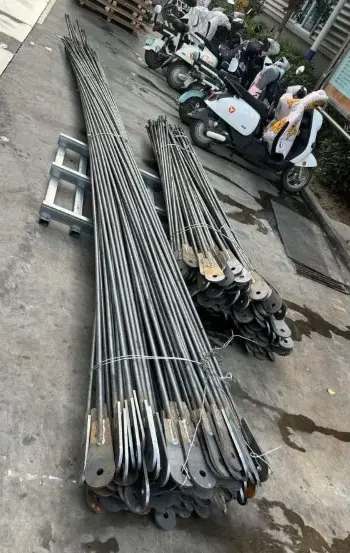

Možnost ② Varjena ušesna plošča (vijačena povezava med nosilcem in stebrom)

Privarite priključne plošče/ušesa na oba konca okrogle jeklene palice; uporabite šablono za poravnavo in zvar za pozicioniranje.

4. Postopek varjenja (vrsta plošče)

Popolno obodno varjenje v zaščiti s plinom CO₂; Kotni zvari stopnje II; vizualni pregled; vzorčenje za odkrivanje napak na kritičnih projektih.

5. Izdelava lukenj (komponente plošče z ušesi)

CNC vrtanje priključnih plošč (premeri lukenj so usklajeni za vijake M16/M20).

6. Ravnanje in brušenje

Izravnajte dele, da popravite upogibanje, povzročeno z varjenjem; zbrusite brizganje zvara in robove.

7. Protikorozijska obdelava

Standard: St3 odstranjevanje rje → temeljni premaz + zaključni premaz; debelina suhega filma 60–90 μm;

Vlažna območja obratov: Vroče cinkanje celotnega sklopa.

8. Embalaža

Paket z ustreznimi maticami, ploščatimi in vzmetnimi podložkami; kompleti nalepk in shranjevanje.

Standardni postopek izdelave za vodoravni konstrukcijski jekleni oporni sistem (kotno jeklo tipa X)

1. Pregled surovin

1. Glavni material: jeklo z enakimi kraki (Q235B/Q355B); overi materialne certifikate; preglejte glede upogibanja, zvijanja ali deformacije (zravnajte, če so meje presežene);

2. Ponovno preglejte videz ustreznih jeklenih povezovalnih plošč.

2. CNC žaganje/razrezovanje

Izrežite kotno jeklo na določene dolžine po risbah; brusite rezine z odrezanih koncev; ločena postavitev za dolge in kratke člene sklopa prečnih nosilcev.

3. Rezanje priključne plošče

CNC razrez končnih priključnih plošč in sredinskih prečnih prekrivnih plošč.

4. Montaža in varjenje

Namestitev s pomočjo šablone; sredinsko in tesno prilegajoče se priključne plošče na oba konca kotnika; zvar za pritrditev; predhodno sestavite in postavite medkrilno ploščo na sredinsko presečišče.

5. Varjenje v zaščitnem plinu

Polno CO₂ varjenje šivov med povezovalnimi ploščami in kotnim jeklom; standardni kotni zvari razreda II; vizualni pregled; omejeno vzorčenje za odkrivanje napak na kritičnih projektih.

6. CNC vrtanje lukenj za vijake

Standardizirano vrtanje priključnih plošč (običajno M16 ali M20), da se zagotovi natančnost razmika lukenj in robnih razdalj.

7. Korekcija in brušenje

Popravek ukrivljenosti ali deformacije, ki jo povzroči varjenje; brušenje zvarne žlindre in brizganja.

8. Protikorozijska obdelava

·Standard: St3 ročno odstranjevanje rje → osnovni + pokrivni premaz (debelina suhega filma: 60–90 μm);

·Obalna/jedka okolja: Vroče cinkanje celotne komponente.

9. Številčenje, pakiranje in skladiščenje

Številke komponent, označene z razponom in sklopom za sestavljanje; izdan z ustreznim seznamom delov.

Glavni parametri delovanja za vodoravno jekleno strukturno oporo (kotno jeklo, okroglo jeklo in okrogli votli profili)

I. Geometrijske specifikacije

1. Kotne jeklene vodoravne opornice (pretežno togi natezni elementi)

Skupni enakokraki koti: L50×5, L63×5, L70×6, L80×6; debelina končne priključne plošče: 8–14 mm; luknje za vijake: M16, M20; dolžina enega člana: 3–9 m; naravnost člena: ≤L/1000.

2. Okrogle jeklene fleksibilne opornice

Premer: Φ12–Φ22; navojni konci (40–60 mm) ali varjene ušesne plošče (8–12 mm); uporablja se le za natezno oporo pri lahkih strešnih kritinah.

3. Horizontalna opornica s krožnim votlim prerezom (CHS) za težke obremenitve

Običajne velikosti: φ89×3, φ114×3.0, φ114×3.5; debelina končne plošče: 10–16 mm.

II. Mehanske lastnosti osnovnega materiala

III. Strukturna zmogljivost

1. Kotne jeklene/okrogle jeklene opornice: členi, ki delujejo samo na napetost (ne morejo se upreti stiskanju; pri stiskanju pride do upogiba); urejeno v X-vzorcu; pod obremenitvijo deluje enojni diagonalni člen v napetosti.

2. Opornik s krožnim votlim delom: odporen na napetost in stiskanje; stabilen v obe smeri; uporablja se v visoko potresnih območjih in težkih industrijskih objektih.

3. Funkcija: Prenaša zatrepne vetrne obremenitve in horizontalne potresne sile; zadržuje izvenravninski premik jeklenih nosilcev; deluje z veznimi palicami za oblikovanje toge strešne diafragme. IV. Nadzor varjenja

Kotni zvari končne povezave so razvrščeni kot zvari razreda II; podvrženi so standardnemu vizualnemu pregledu in pri ključnih projektih ultrazvočnemu testiranju (UT) na kraju samem namesto 100-odstotnega pregleda.

V. Parametri zaščite pred korozijo

1. Standardni horizontalni konstrukcijski jekleni oporni sistemi: St3 ročna priprava površine; temeljni premaz in zaključni premaz s skupno debelino suhega filma 60–90 μm.

2. Obalna korozivna okolja: Popolno vroče cinkanje.

VI. Komponente povezave

Standard: navadni vijaki stopnje 4,8. Potresno odporni objekti ali objekti, opremljeni z žerjavom: Vijaki visoke trdnosti razreda 8,8, opremljeni s ploščatimi in vzmetnimi podložkami.

VII. Kratka razlika med tremi vrstami opornic

1. Okrogla jeklena opornica: prilagodljiva; samo napetost; za lahke pomožne aplikacije.

2. Kotna jeklena opornica: standardna primarna opornica; samo napetost; standardna konfiguracija za običajne industrijske zgradbe.

3. Oporje s krožnim votlim prerezom (CHS): Togo (odporno na napetost in stiskanje); specializirano za težke in potresno odporne aplikacije.
