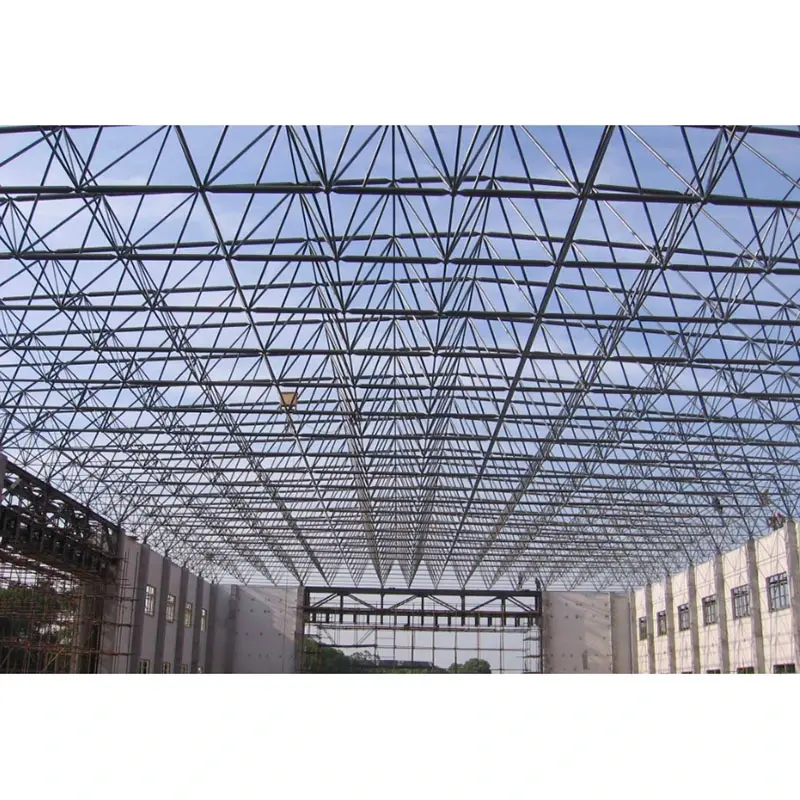

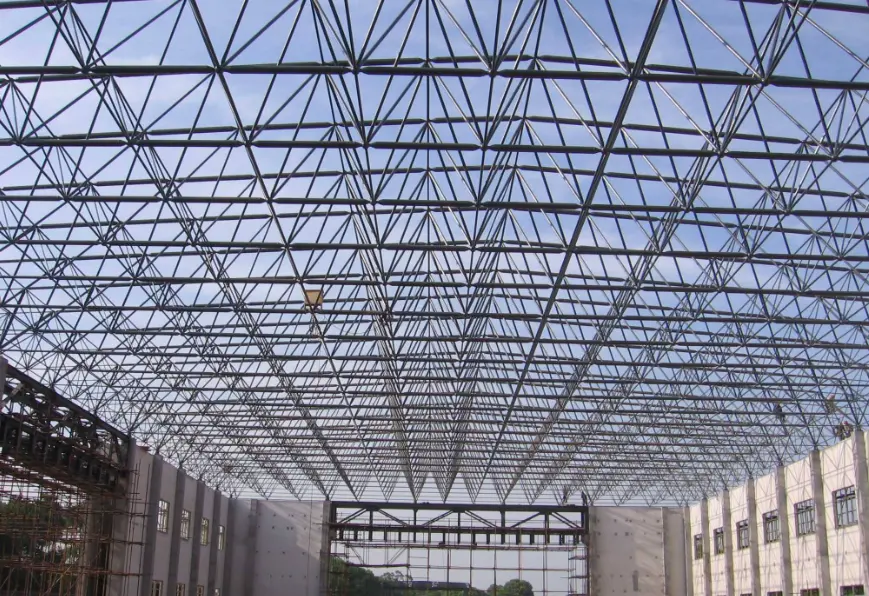

Struktura prostorskega okvirja iz jeklenega jekla velikega razpona

Osnovne definicije izdelkov

1. Splošna definicija

V skladu s standardom za načrtovanje jeklenih konstrukcij (GB 50017) so prostorske mrežne strešne konstrukcije z razponom 60 metrov ali več razvrščene kot jeklene prostorske okvirne konstrukcije z velikim razponom. Sestavljeni so iz jeklenih cevnih elementov in sferičnih spojev v geometrijske sisteme, kot so štirikotne ali trikotne piramide. To so zelo statično nedoločeni prostorski sistemi, kjer so obremenitve porazdeljene globalno, členi pa so izpostavljeni predvsem osni napetosti ali stiskanju. Ponujajo visoko splošno togost in ustvarjajo odprte prostore brez stebrov, zaradi česar so idealni za stadione, razstavne centre, železniške postaje za visoke hitrosti, skladišča za premog, letališke terminale in drugo.

2. Specific Definition: Space Frame Foundation (Support Foundation)

Temelj prostorskega ogrodja je podkonstrukcija – običajno betonska ali na pilotih – ki podpira ležaje prostorskega ogrodja in prenaša vse obremenitve zgornje konstrukcije (aksialne sile, strižne sile, upogibne momente, horizontalne sile in potresne sile) na tla; služi kot strukturna osnova za prostorski okvir.

· Strukturne značilnosti: izpostavljen navpičnemu tlaku, vodoravnemu potisku, silam dviga in navoru; zahteva izjemno visoko natančnost glede posedanja, višine in namestitve vgrajenih delov.

· Ključne kontrolne točke: diferencialno usedanje lahko neposredno povzroči razpoke na spojih prostorskih okvirjev in nestabilnost elementov, zaradi česar je kritičen dejavnik pri uspehu ali neuspehu prostorskih okvirjev z velikim razponom.

3. Razlikovanje terminologije okvira skupnega prostora

· Telo prostorskega ogrodja: zgornja prostorska mrežna struktura (členi + sferični sklepi);

· Ležaj prostorskega okvirja: komponenta za prenos obremenitve, ki povezuje prostorski okvir s temeljem;

· Temelj prostorskega ogrodja: armiranobetonska konstrukcija, pokrov pilota ali izolirana podlaga, ki se nahaja pod ležajem.

Popolna sistemska konfiguracija

1. del: Glavni sistem okvirja zgornjega prostora (primarna nosilna konstrukcija)

1. Strukturni sistem (glavne možnosti)

· Prostorski okvir pravokotne kvadratne piramide: najbolj razširjen; nudi enakomerno togost in priročno namestitev strehe; prednostna izbira za pravokotne odtise.

· Prostorski okvir diagonalne kvadratne piramide: vrhunska strukturna zmogljivost in nekoliko manjša poraba jekla; primeren za srednje do velike razpone.

· Prostorski okvir trikotne piramide: visoka prostorska stabilnost; suitable for circular or polygonal footprints.

· Prostorski okvir z varjenimi kroglicami: primeren za velike obremenitve, ultra velike razpone (nad 80 m), težke strešne sisteme in pogoje visoke obremenitve.

· Prostorski okvir z vijačno kroglo: primeren za manjše obremenitve in standardne velike razpone; vključuje tovarniško montažo, montažo na kraju samem in hitro gradnjo.

2. Konfiguracija glavnega materiala (standardne specifikacije)

· Člani: Brezšivne jeklene cevi ali varjene cevi z ravnim šivom; Material: Q355B (mainstream za velike razpone); Skupne specifikacije: Φ114×4, Φ140×6, Φ159×8, Φ219×10; Q235B se lahko uporablja za manjše razpone.

· Kroglice za sklepe:

o Kroglice z vijaki: Φ200–Φ400; debelina stene ≥12 mm; Material: Q355B.

o Varjene kroglice: Φ250–Φ500; debelina stene ≥14 mm; vključuje notranja ojačitvena rebra.

· Konektorji: visoko trdni vijaki razreda 10.9 (specializirani za prostorske okvirje); vključuje ustrezne stožčaste glave, končne plošče, tulce in pritrdilne vijake.

3. Komponente strehe in ohišja (celoten strešni sistem)

· Strešne plošče: plošče iz aluminija, magnezija in mangana s stoječimi spoji, profilirane barvne jeklene pločevine in plošče za dnevno osvetlitev (lokalizirane).

· Sekundarna strešna konstrukcija: jekleni profili C/Z (Q355B vroče pocinkano, debelina prevleke ≥80 μm), strešne vezice in oporniki.

· Hidroizolacija in izolacija: izolacijska plast iz kamene volne ali steklene volne, nepremočljiva zračna membrana, žlebovi, odtočne cevi in ​​slemenski pokrovi.

Del II: Nosilni sistem prostorskega ogrodja (jedro za prenos obremenitve med zgornjo in spodnjo strukturo)

Ležaji služijo kot edina vozlišča za prenos obremenitve med prostorskim okvirjem in betonskim temeljem; Izbira konstrukcij z velikim razponom mora temeljiti na posebnih zahtevah glede obremenitve:

1. Kompresijski ležaji s ploščato ploščo: nosijo samo navpično stiskanje; uporablja se za robne podpore in območja z nizkimi vodoravnimi silami.

2. Enosmerni/dvosmerni drsni ležaji: lajšajo toplotno obremenitev in se prilagajajo toplotnemu raztezanju/krčenju; bistvenega pomena za prostorske okvirje z velikim razponom.

3. Zgibni ležaji (sferični zgibni ležaji): Omogočajo vrtenje in večsmerni prenos sile; uporablja se na vogalih, v območjih z visokimi vodoravnimi silami in v območjih s strogimi potresnimi zahtevami.

4. Natezni ležaji (ležaji, odporni proti dvigovanju): Uporabljajo se pri napuščih, konzolah in območjih, ki so izpostavljena znatnemu sesanju vetra, da se prepreči dvig prostora.

Dodatki za ležaje: osnovne plošče, ojačitvena rebra, sidrni vijaki in nastavitvene podložke (za izravnavo in nastavitev višine).

Del III: Spodnji temeljni sistem

Izbira temelji na geoloških razmerah, razponu in klasifikaciji obremenitev; prevladujoča izbira za konstrukcije z velikim razponom je kombinacija pilot plus pilot-kapa:

I. Pogoste vrste temeljev

1. Armiranobetonski izolirani temelji: Razponi 60–80m, ugodni geološki pogoji, zmerne obremenitve.

2. Pasovni temelji (kontinuirani temelji): podolgovati prostorski okvirji, neprekinjene podpore, visoke zahteve glede horizontalne odpornosti na sile.

3. Temeljenje na pilotih s kapicami pilotov (priporočljivo za dolge razpone): razponi nad 80 m, temelji z mehko zemljo, velike obremenitve, območja visoke seizmične intenzivnosti.

o Vrste pilotov: vvrtani vliti piloti, montažni cevni piloti.

o Kape pilotov: kvadratne/pravokotne armiranobetonske kapice pilotov (beton C30/C35).

4. Splavni temelji: Projekti z izjemno velikimi površinami, zapletenimi geološkimi pogoji in strogimi zahtevami za nadzor diferenčnega posedanja.

II. Osnovna struktura temeljev in vgrajeni deli

1. Trdnost betona: pokrovi pilotov/glavni del temelja C30–C35; slepi beton C15;

2. Vgrajeni deli temeljev:

o Vgrajene jeklene plošče za nosilce: debeline 16–20 mm, privarjene na ojačitev kapice pilota;

o Vgrajeni sidrni vijaki: Za pritrditev podpor prostorskega okvirja; Jekleni vijaki Q355, skupaj z maticami in ležajnimi ploščami;

3. Nadzor natančnosti (obvezni standardi za konstrukcije z velikim razponom):

o Odklon osi ≤ ±5 mm;

o odstopanje višine zgornje površine ≤ ±3 mm;

o Višinska razlika med nosilci v istem razponu ≤ 2 mm.

Del IV: Sistemi opornikov in stabilnosti

Jeklene okvirne konstrukcije z velikim razponom vključujejo znatne višine in znatne horizontalne sile (veter, potres); celovit sistem stabilnosti je obvezen:

1. Notranji oporni členi prostorskega okvirja: navpični/diagonalni nosilni členi med zgornjo in spodnjo vrvjo (vključno s prostorskim okvirjem);

2. Oporje med stebri: prečno oporo (jeklena kotna ali jeklena cev) med betonskimi stebri za upiranje vzdolžnim vodoravnim silam;

3. Vodoravna opornica strehe: vodoravne vezne palice in diagonalne opornice znotraj ravnine zgornjega traku, ki tvorijo togo strešno diafragmo;

4. Prostorski okvirji na robovih in zatrepih: zapirajo konce, povečujejo splošno togost in se upirajo obremenitvam vetra;

5. Oporniki za kolena/vezni drogovi: Komponente bočne stabilnosti za gredice (po isti logiki kot strešne kritine iz lahkega jekla).

Del V: Sistemi proti koroziji, protipožarni zaščiti in zaščiti pred strelo

1. Proti koroziji

· Tovarniško izdelane komponente: vroče pocinkano celotno (debelina cinkane prevleke ≥85 μm); povečana debelina za obalne ali kemične industrijske cone;

· Zvari na gradbišču in varjena območja za popravilo: abrazivno peskanje za odstranjevanje rje + epoksi temeljni premaz, bogat s cinkom + zaključni premaz;

· Sferični vozli in vijaki: tovarniško pocinkani; prepovedano je rezanje na mestu, ki poškoduje premaz.

2. Požarna zaščita

· Nanos posebnih protipožarnih premazov (ultra tankih ali tankoslojnih) glede na požarno stopnjo stavbe; stopnja požarne odpornosti od 1,0 h do 2,0 h;

· Posebno pozornost posvetite podpornim premazom, vgrajenim delom in vijakom. 3. Zaščita pred strelo

· Zgornji pas prostorskega okvirja deluje kot sistem za zaključek zraka;

·Prevodniki navzdol, oblikovani s podporami, sidrnimi vijaki in ojačitvijo temeljev;

·Ozemljitvene elektrode, nameščene v temelju in povezane z glavnim strelovodnim omrežjem stavbe.

6. del: Namestitev in podpora pri gradnji

1. Metode namestitve: montaža po delih na visoki nadmorski višini, modularno dviganje, integralno dviganje, kumulativno drsenje (glavni tok za velike razpone);

2. Osnovna oprema: skupna postaja, nivo, momentni ključ, hidravlični dvižni/drsni sistem, veliki žerjavi, portalni žerjavi;

3. Pomožni materiali: specializirano mazivo za vijake visoke trdnosti, tesnilna masa, podložke, začasni podporni okvirji, napenjalne žice.

Celoten seznam komponent

1. Zgornji prostorski okvir: elementi iz jeklenih cevi + privijačene krogle/varjene krogle + vijaki visoke trdnosti + stožčaste glave/končne plošče;

2. Strešni sistem: strešne plošče + C/Z-grebeni + izolacija in hidroizolacija + žlebovi in ​​odtočne cevi;

3. Nosilne podpore: fiksne/drsne/sferične/odporne na dviganje podpore + sidrni vijaki + vdelane jeklene plošče;

4. Podkonstrukcija/temelj: izolirani temelji/pasovni temelji/kape pilotov (armatura + beton + vgrajeni deli);

5. Stabilnostna opornica: opornica med stebri, vodoravna opornica na strehi, prostorski okvirji na zatrepu;

6. Zaščitni sistemi: vroče pocinkanje (proti koroziji), ognjeodporni premazi, zaščita pred strelo in ozemljitev;

7. Pomožna oprema za namestitev: začasne podpore, dvižna oprema, geodetski instrumenti, pritrdilna oprema.

Standardna lahka jeklena streha v primerjavi z jekleno okvirno konstrukcijo z velikim razponom

·Standardna lahka jeklena streha: predvsem portalni togi okvirji; razpon < 60m; nima sistema prostorske mreže;

· Struktura prostorskega okvirja iz jeklenega razpona velikega razpona: razpon ≥ 60 m; prostorska mrežna struktura; temelji na celostnem prostorskem nosilnem delovanju; Zahteve za temelje, podpore in natančnost so bistveno višje kot pri lahkih jeklenih konstrukcijah.

Temeljne prednosti

1. Zmogljivost izjemno velikega razpona omogoča zasnove brez stebrov, kar povečuje izkoristek notranjega prostora.

2. Tridimenzionalno strukturno obnašanje zagotavlja uravnoteženo porazdelitev obremenitve in odlično odpornost na potresne sile in pritisk vetra.

3. lahek, a tog; struktura je odporna na splošno deformacijo in povešanje.

4. Tovarniško izdelane komponente omogočajo hitro montažo na kraju samem.

5. Prilagodljiva geometrija podpira različne oblike, vključno z ravnimi, ukrivljenimi, sferičnimi in nepravilnimi kupolami.

6. Stabilna in vzdržljiva struktura; dolga življenjska doba, ko je obdelan za odpornost proti koroziji.

Razlikovanje poudarkov

I. Prednosti strukturne učinkovitosti

1. Tridimenzionalna porazdelitev obremenitve: Za razliko od portalnih okvirjev ali tramov s trdnimi mrežami (ki so podvrženi upogibanju in strigu), členi v prostorskem okvirju doživljajo predvsem aksialno napetost in stiskanje. To zagotavlja učinkovit izkoristek materiala in zmanjšano lastno težo. Obremenitve iz zelo velikih razponov so enakomerno porazdeljene po nosilcih, kar zmanjšuje točkovne obremenitve in zmanjšuje stroške temeljenja.

2. Zelo statično nedoločljiva struktura: ponuja znatno varnostno redundanco; napaka enega samega člana ne bo povzročila popolnega propada. Prekaša ravninske nosilce in portalne okvirje pri odpornosti na potrese, veter, sneg in neenakomerno posedanje, zaradi česar je idealen za večje javne zgradbe, kot so stadioni, skladišča za premog in letališki terminali.

3. Veliki prostori brez stebrov: Enostavno doseganje čistih razponov 60–150 metrov. V nasprotju s tem imajo portalni okvirji običajno ekonomično mejo razpona ≤36 metrov, jekleni nosilci z velikim razponom pa pogosto niso stroškovno učinkoviti; prostorski okvirji zagotavljajo ogromno, neovirano notranjost brez stebrov.

II. Poudarki materiala in stroškov

1. Zmanjšana poraba jekla za enake razpone

Pri aplikacijah z velikim razponom je poraba jekla na enoto predvidene površine nižja kot pri jeklenih nosilcih ali strešnih nosilcih iz masivnega spleta. Prostorski okvirji z vijačnimi kroglami imajo koristi od standardizirane tovarniške množične proizvodnje in nizkih stroškov zaradi masovne nabave primarnih materialov (jeklene cevi in ​​jeklene krogle).

2. Prilagodljivost široke obremenitve

Primerno za širok spekter uporabe, od lahkih zastekljenih streh do težkih suhih skladišč za premog in streh, ki nosijo opremo. Izbiro materiala je mogoče prilagodljivo prilagoditi za nadzor stroškov – z uporabo jekla Q235 za manjše obremenitve in Q355 za težje obremenitve.

III. Poudarki proizvodnje in predelave

1. Standardizirani tovarniško izdelani prostorski okvirji z vijačnimi kroglicami: Jekleni cevni elementi so razrezani na določeno dolžino, stožčaste glave in končne plošče so vnaprej sestavljene, jeklene kroglice pa se narezujejo – vse v delavnici – preden se sortirajo in zapakirajo. Delo na kraju samem je omejeno na montažo in privijanje visokotrdnih vijakov z minimalnim varjenjem. Nasprotno pa rešetke in togi okvirji pogosto zahtevajo obsežno spajanje in varjenje na kraju samem.

2. Visoka vsestranskost komponent: En prostorski okvir uporablja omejen nabor specifikacij kroglic, vijakov in jeklenih cevi, kar zagotavlja visoko medsebojno zamenljivost delov. To olajša množično proizvodnjo, upravljanje zalog in prihodnje vzdrževanje ali zamenjavo.

IV. Razlike v konstrukciji in namestitvi

1. Prilagodljive in raznolike metode namestitve: Različne tehnike, kot je sestavljanje po delih na višini, dvigovanje blokov, integralno hidravlično dviganje in kumulativno drsenje, omogočajo gradnjo v prostorih z velikim razponom, ultravisokimi ali omejenimi prostori. Nasprotno pa so portalni togi okvirji in nosilci močno omejeni z radiji delovanja žerjava.

2. Nadzorovana hitrost gradnje: Hkratna tovarniška izdelava in montaža na kraju samem skrajšata celoten načrt projekta. Odsotnost obsežnega varjenja na kraju samem zmanjšuje potrebo po odkrivanju napak in protikorozijski obnovi.

V. Prednosti v strešni in arhitekturni obliki

1. Visoka sposobnost oblikovanja: Dosegljive so pravokotne, krožne, eliptične, sferične in dvojno ukrivljene oblike. Togi okvirji in ravninski nosilci težko ustvarjajo ukrivljene strehe z velikim razponom, zaradi česar so prostorski okvirji idealni za edinstveno oblikovane strukture, kot so razstavni centri in športni stadioni.

2. Priročna postavitev strehe: Enotna, pravilna razporeditev zgornjih tetiv omogoča urejeno postavitev gred, strešnih plošč in trakov strešnih oken. To poenostavlja konstrukcijo strešnih ohišij in nudi večjo prilagodljivost pri načrtovanju drenažnih sistemov in postavitve strešnih oken.

VI. Prednosti v vzdržljivosti: protikorozijska in požarna zaščita

1. Vitki, enotni členi in zrelo vroče pocinkanje: Jeklene cevi in ​​krogle je mogoče v celoti vroče pocinkati v tovarni brez "mrtvih con", ki jih najdemo v strukturnih delih, kar ima za posledico vrhunsko protikorozijsko kakovost v primerjavi s togimi okvirji H-prereza. To nudi izrazito prednost v življenjski dobi v obalnih ali kemično korozivnih okoljih.

2. Enostaven nanos ognjevarnih premazov: z diskretnimi členi in obvladljivimi površinami je nanos tankoslojnih ognjevarnih premazov bolj materialno učinkovit in hitrejši od premazovanja velikih tramov in stebrov iz trdne mreže.

VII. Poudarki vzdrževanja in vzdrževanja po gradnji

1. lahek z nizkimi obremenitvami vzdrževanja strehe; preprosta postavitev za vzdrževalne steze;

2. jasno strukturno obnašanje; posamezne poškodovane dele je mogoče zamenjati na določenih točkah brez obsežne demontaže ali spreminjanja strehe, kar ima za posledico nizke stroške vzdrževanja.

VIII. Kratka primerjava s konkurenčnimi sistemi

1. Portalni togi okvirji: Primerni za majhne do srednje razpone; ravninsko strukturno obnašanje; temelji na upogibnih členih; nizki stroški; stroškovna učinkovitost močno pade pri razponih nad 36 m;

2. Jeklene rešetke: ravninsko strukturno obnašanje; šibka bočna togost; velika lastna teža za velike razpone; zahteva znatno varjenje na kraju samem;

3. Jekleni prostorski okvirji: prostorsko strukturno obnašanje; prednostna izbira za ultra velike razpone; visoka togost; prilagodljiva geometrija; visoka varnostna rezerva.

Standardni postopek izdelave

I. Postopek izdelave jeklene krogle

1. Rezanje in kovanje: Žaganje okrogle jeklene palice → Srednjefrekvenčno segrevanje in kovanje v neobdelane jeklene krogle;

2. Strojna obdelava: Struženje sferične površine na stružnici → Večkotno vrtanje lukenj za vijake in narezovanje navojev z indeksnim vrtalnim strojem po risbah;

3. Pregled in NDT: pregled navojev; testiranje z magnetnimi delci (MPT) za odkrivanje razpok;

4. Proti koroziji: splošno vroče cinkanje.

Varjene krogle: Vtiskovanje jeklene plošče v dve hemisferi → Posnemanje → Montaža notranjih obročnih ojačitev → Varjenje pod praškom za spajanje polkrogel → NDT → Brušenje → Galvaniziranje.

II. Postopek izdelave elementa prostorskega okvirja

1. Rezanje jeklenih cevi: Rezanje brezšivnih ali varjenih cevi na fiksno dolžino z uporabo CNC žag; vključen dodatek za krčenje pri varjenju; ravne končne površine;

2. Izdelava stožčaste glave in končne plošče: struženje odkovkov v obliko;

3. Montaža in varjenje: predmontaža stožčastih glav/končnih plošč na koncih cevi; pozicioniranje z orodjem; obodno varjenje s polno penetracijo CO₂;

4. Weld NDT: Ultrazvočno testiranje (UT) za kritične elemente z velikim razponom; naključna preverjanja zvarov razreda II;

5. Ravnanje in odstranjevanje rje: Ravnalni elementi; peskanje do razreda Sa2,5;

6. Proti koroziji: splošno vroče cinkanje.

III. Obdelava vijačnih sklopov visoke trdnosti

1. Rezanje okroglega jekla → Kaljenje in popuščanje → Zunanje struženje → Valjanje navojev;

2. Preizkušanje trdote, odkrivanje napak in vroče cinkanje; sočasna obdelava in cinkanje ustreznih tulcev in nastavnih vijakov.

IV. Tovarniška predmontaža

1. Izberite 1–2 standardni enoti za poskusno montažo na šablono;

2. Preverite poravnavo kroglične luknje, globino vstavitve vijaka in skupno dolžino elementa;

3. Prilagodite dimenzije nestandardnih delov, da zagotovite nemoteno montažo na kraju samem.

V. Pakiranje in razvrščanje

Oštevilčite komponente po conah in specifikacijah; ločeno zapakirajte elemente, jeklene krogle in vijake; označite s številkami osi.

VI. Postopki montaže na kraju samem

1. Geodetska izvedba in postavitev; izravnavanje in pozicioniranje podpor;

2. Izvedba po konstrukcijskem načrtu: montaža po kosih na višino / dvig bloka / integralni dvig;

3. Najprej sestavite spodnje tetive in člene → namestite spletne člene → sestavite zgornjo tetivo; privijte vijake z visoko trdnostjo stopnje 10.9 za načrtovanje navora z uporabo momentnega ključa;

4. Pregled podpostavke, dodelava antikorozijskega premaza na zvarih in nanos protipožarnega premaza.

Opomba: razlike za prostorske okvirje z varjeno kroglo

Polnoprebojno varjenje spojev na kraju samem; odkrivanje napak za vsak zvar; brez postopka zategovanja vijakov visoke trdnosti.

Ključni parametri delovanja

I. Geometrijske specifikacije glavnih komponent

1. Jekleni cevni členi prostorskega ogrodja (Q235B/Q355B; prednost Q355B za velike razpone)

Common pipe diameters × wall thicknesses: φ60×3.5, φ76×4, φ89×4, φ114×4, φ140×6, φ159×8, φ180×10, φ219×10

Dolžina končnega elementa: 1,0 m–3,5 m (standardna velikost mreže: 1,5 m–3,0 m);

Toleranca naravnosti izdelave: ≤L/1000; odstopanje pravokotnosti končne strani: ≤0,5 mm.

2. Krogle z vijaki

Premer krogle: φ100, φ120, φ140, φ160, φ180, φ200–φ400;

Debelina stene: 12–20 mm; kotna toleranca za navojne luknje na površini krogle: ±15′.

3. Povezani pritrdilni elementi

Vijaki visoke trdnosti razreda 10.9: M12, M14, M16, M20, M22, M24, M27, M30; dodatki: tulci, stožčaste glave, končne plošče, zaklepni vijaki.

4. Podporne plošče

Debelina osnovne plošče: 16–30 mm; debelina ojačitvene plošče: 12–20 mm; vgrajeni sidrni vijaki: Q355.

II. Mehanske lastnosti materiala

III. Strukturna nosilnost

1. Nosilne lastnosti: vsi členi v konstrukciji prostorskega okvirja iz jeklenega jekla z velikim razponom so izpostavljeni osni napetosti ali stiskanju; ni upogibnih členov; je zelo statično nedoločljiva konstrukcija; neuspeh posameznih členov ne sproži splošnega propada.

2. Tipični veljavni razponi

1. Prostorski okvirji z vijačno kroglo: 12 m–80 m;

2. Prostorski okvirji z varjeno kroglo: 50 m–180 m (za ultra velike razpone in velike obremenitve). 3. Tipične vrednosti obremenitve strehe: lastna obremenitev 0,30–0,80 kN/m²; živa obremenitev 0,5–1,0 kN/m²; težke konstrukcije (npr. lope za premog) lahko presežejo 2,0 kN/m².

4. Toplotna deformacija: Drsne podpore je treba namestiti za razpone, ki presegajo 60 m v eno smer, da se razbremenijo napetosti pri toplotnem raztezanju/krčenju.

IV. Standardi za odkrivanje zvarov in napak

1. Obodni zvari med členi in stožčastimi glavami: zvari razreda II; 100 % ultrazvočno testiranje (UT) za kritične elemente z velikim razponom; 20 % naključno vzorčenje za standardne člane.

2. Sočelni zvari za varjene krogle: zvari razreda II; 100 % odkrivanje napak za kritične projekte.

V. Protikorozijski parametri

1. Tovarniško izdelani izdelki: vroče cinkanje; debelina cinkove prevleke ≥85 μm (≥120 μm za obalna korozivna območja).

2. Popravilo poškodovanih območij na kraju samem: peskanje do razreda Sa2,5 → epoksidni temeljni premaz + vmesni premaz + zaključni premaz; skupna debelina suhega filma ≥120 μm.

VI. Parametri požarne zaščite

Za javne zgradbe in industrijske obrate nanesite tankoslojne ali ultratankoslojne intumescentne ognjevarne premaze glede na zahtevano požarno stopnjo (meje požarne odpornosti 0,5 h, 1,0 h, 1,5 h ali 2,0 h); debelina nanosa mora ustrezati veljavnim standardom.

VII. Nadzorni parametri namestitve

1. Odklon podporne osi ≤±5 mm; dvig zgornje površine podpore ≤±3 mm; višinska razlika med sosednjima nosilcema ≤2 mm.

2. Navor končnega zategovanja vijaka visoke trdnosti se mora strogo držati določenih vrednosti; globina vpetja navoja mora biti v skladu s projektnimi risbami.

VIII. Referenčna poraba jekla (na predvideno površino)

Lahke dnevne svetlobe strehe: 12–22 kg/m²

Standardni industrijski obrati in prostori: 22–35 kg/m²

Težke suhe lope za premog in strehe, ki nosijo težko opremo: 35–60 kg/m²
