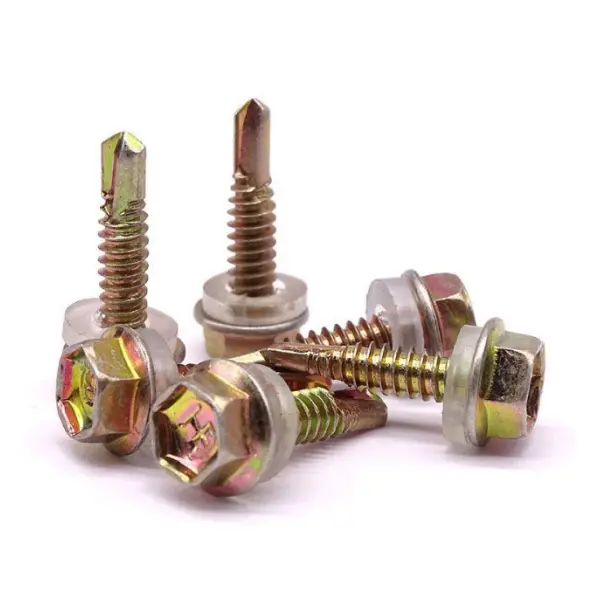

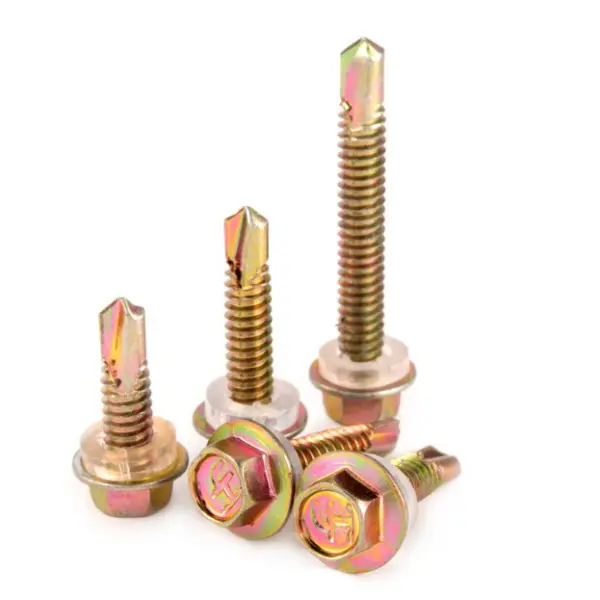

Samorezni vijaki za sisteme jeklenih oblog

Samorezni vijaki za sisteme jeklenih oblog so zasnovani posebej za ovoje stavb iz jeklenih konstrukcij, vključno s strešnimi kritinami, stenskimi oblogami in komponentami za obrobe (kot so obrobe in kotniki).

Material: srednje ogljikovo jeklo (1022) ali nerjavno jeklo (410/304); toplotno obdelan in dodelan s cinkanjem ali kompozitnimi premazi.

Osnovna funkcija: odpravlja potrebo po predvrtanju; izvaja vrtanje, narezovanje in pritrjevanje v enem koraku. Primerno za povezovanje tankih kovinskih plošč (0,5–6 mm), kot so barvno prevlečeno jeklo, pocinkane pločevine in lahki jekleni gredi.

Glava: šestroba podložna glava; združljiv z vtičnicami ali električnimi ključi; nudi visoko odpornost na navor in preprečuje zdrs.

Konica: integrirana konica za vrtanje (miniaturni spiralni sveder) z žlebovi za odstranjevanje ostružkov; možnost vrtanja neposredno skozi jeklene plošče.

Navoj: grob navoj (14 TPI); zagotavlja močan samorez in visoko vpenjalno silo.

Površinska obdelava: vroče pocinkano, barvni cink ali Dacromet; odporen proti koroziji in primeren za uporabo na prostem.

Konfiguracija izdelka

Standardni sklop vključuje telo vijaka in vodotesno tesnilno podložko (predmontirano); pripravljen za takojšnjo uporabo na mestu brez potrebe po ročni namestitvi pralnega stroja.

1) Telo vijaka (jedrna komponenta)

Tip glave: šesterokotna podložna glava; ponuja visoko nosilnost in varno, poravnano prileganje. Specifikacije (skupno):

o Premer: 5,5 mm (#12), 6,3 mm (#14)

o Dolžina: 25–150 mm (mora predreti ploščo in plast izolacije, z ≥25 mm vdelano v gredo)

Točka vrtanja: ST4.2–ST6.3, ki ustreza različnim debelinam jeklene pločevine.

2) Tesnilna podložka (Kritično za vodoodpornost; vnaprej sestavljena/vgrajena)

Struktura: Kompozitna podložka, sestavljena iz kovinske podložke (galvanizirano jeklo / nerjaveče jeklo) + EPDM guma.

Funkcije: hidroizolacija, preprečevanje puščanja, odpornost proti staranju in odpornost na vremenske vplive (območje delovanja: -40°C do 120°C).

Mere: zunanji premer ≥19 mm; zagotavlja veliko kontaktno površino za zanesljivo tesnjenje. 3) Zahtevana orodja (bistvena za namestitev)

Gonilniki: 1/4″ šestrobi vtičnici (8 mm/10 mm); akumulatorski udarni vijačnik ali električni vrtalnik

Pomožna orodja: vodna tehtnica, merilni trak, varovalni pas (za delo na višini)

Ključni parametri delovanja

Natezna trdnost: ≥450 MPa

Površinska trdota: HRC 35–45 (trda svedra, žilavo jedro)

Izvlečna trdnost: ≥8700 N (Q235, 4 mm jeklena plošča)

Navor: ≥10,9 Nm

Odpornost na slano prho: ≥500 ur (vroče pocinkano)

Veljavna debelina plošče: 0,5–6 mm (odvisno od specifikacije vrtalne točke)

Tipični scenariji uporabe

Ostrešje: pritrditev barvno prevlečenih jeklenih pločevin na jeklene grede (odpornost proti vetru in hidroizolacija)

Stenske obloge: pritrditev barvno prevlečenih jeklenih plošč na stenske pasove/grebene

Obrobe/obrobe: pritrditev slemenskih pokrovov, napuščev in vogalnih oblog vrat/oken

Drugo: fotovoltaični (PV) montažni sistemi, zračni kanali in lahki jekleni ovoji stavb

Ključne prednosti samoreznih vijakov za sisteme jeklenih oblog

1. Odpravlja predvrtanje in narezovanje; hitra in delovno varčna namestitev

2. Tesno sodelovanje; odporen na zrahljanje in odvajanje

3. Združljiv z različnimi materiali; zelo vsestranski

4. Kompaktna velikost; primeren za povezovanje tankostenskih in lahkih komponent

Diferenciatorji

Primerjava: standardni samorezni vijaki z ostro konico, standardni vijaki in slepe zakovice

I. Ključni diferenciatorji

1. Integrirano vrtanje in pritrjevanje; izjemno visoka učinkovitost namestitve

Ima vgrajeno strukturo za rezanje konice svedra; odpravlja potrebo po predvrtanju ali narezovanju. Vrtanje, vrezovanje navojev in pritrjevanje se izvedejo v enem samem koraku, kar bistveno zmanjša število procesnih korakov – idealno za obsežno namestitev ovoja na gradbiščih.

2. Glava šestrobe prirobnice; močna vpenjalna sila brez zdrsa

Združuje zunanji šestrobi pogon s prirobnico, kar omogoča uporabo z električnimi ključi z visokim navorom. Velika naležna površina zmanjša tveganje za luščenje niti ali striženje glave, zaradi česar je primeren za pogoje, ki vključujejo vibracije ali pritisk vetra v jeklenih konstrukcijah.

3. Integrirana kompozitna podložka; odlično vodoodporno tesnjenje

Tovarniško vnaprej sestavljen s kovinskimi in EPDM komponentami. Gumijasta kompozitna podložka: po zategovanju se tesno prilega površini plošče; odporen na staranje in temperaturne skrajnosti; preprečuje uhajanje vode pri viru; posebej zasnovan za hidroizolacijo sistemov ovoja zgradb.

4. Utrjen material, primeren za kovinske povezave

Kaljen z visoko površinsko trdoto; zmožnost zanesljivega vrtanja skozi 0,5–6 mm barvno prevlečene jeklene pločevine in pocinkane jeklene profile; uravnotežena žilavost zagotavlja odpornost proti zlomu ali luščenju navojev med namestitvijo, kar nudi vrhunsko nosilnost v primerjavi s standardnimi samoreznimi vijaki.

5. Odpornost proti koroziji in vremenskim vplivom, primerna za zunanja okolja

Ima standardne površinske obdelave, kot je barvno cinkanje, vroče cinkanje ali premaz Dacromet; nudi odlično odpornost na slano pršilo in rjo; trpežna za dolgotrajno uporabo v industrijskih objektih na prostem ali ob obali; idealen za uporabo na ovojih jeklenih konstrukcij na prostem.

6. Močno vpenjanje niti, odporno proti dvigovanju vetra in zrahljanju

Specializirani grobi samorezni navoji zagotavljajo tesno pritrjevanje na jeklene grede; zagotavlja odlično odpornost na izvlek in zdrs; vzdrži močne vetrne obremenitve streh in se sčasoma upira zrahljanju.

II. Primerjava z drugimi vrstami pritrdilnih elementov (omejitve)

1. Vs. standardni samorezni vijaki z ostro konico: višji stroški na enoto; neprimeren za nekovinske podlage, kot sta les ali plastika.

2. Vs. standardni vijaki: Nižja nosilnost; ni mogoče uporabiti za primarne konstrukcijske nosilne spoje; primerno samo za sisteme ovojnic in povezave tankih plošč.

3. Vs. slepe zakovice: Omogoča večkratno razstavljanje in vzdrževanje (za razliko od zakovic za enkratno uporabo); vendar pa sta potresna odpornost in toleranca za ponavljajoče se deformacije nižji kot pri konstrukcijskih pritrdilnih elementih visoke trdnosti.

Postopek namestitve na kraju samem

Samorezni vijaki za sisteme jeklenih oblog Veljavni scenariji: tovarniške strešne kritine, stenske obloge (barvno prevlečene jeklene pločevine), obrobe in vogalne obloge, sistemi lahkih jeklenih ovojov itd.; namestitev sledi splošnim specifikacijam za konstrukcijo ovoja jeklene konstrukcije.

I. Priprava gradnje

1. Pregled materiala

Preverite specifikacije, dolžino in protikorozijski premaz; preglejte vnaprej sestavljene kompozitne podložke, da zagotovite, da so nepoškodovane in da se ne ločijo ali počijo; razlikujejo med specifikacijami vrtalne točke, da se ujemajo s skupno debelino plošč.

2. Priprava orodja

Šesterokotni vtični vijačnik, električni ključ s spremenljivo hitrostjo / Pripravite ročni električni vrtalnik, tako da vnaprej prilagodite nastavitve hitrosti in navora; pripravite tudi merilni trak, marker in nož.

3. Priprava osnovne površine

Poskrbite, da na površinah plošč in gred ni ostankov, ohlapne rje ali izboklin; zagotovite, da so spoji med prekrivanjem plošč gladki in da na površinah plošč ni deformacij.

4. Postavitev in pozicioniranje

Zaskočite črte v skladu z risbami, da določite razmik med vijaki in zagotovite vodoravno in navpično poravnavo.

II. Postopki pozicioniranja in pritrjevanja

1. Poravnajte in pritrdite plošče skupaj ter jih začasno pritrdite, da zagotovite, da širina prekrivanja ustreza konstrukcijskim specifikacijam.

2. Med vrtanjem pritiskajte pravokotno na površino plošče; vzdržujte navpično poravnavo - nagibanje ali privijanje vijakov pod kotom je strogo prepovedano.

3. Vrtajte in pritrdite z enakomerno hitrostjo, tako da lahko samovrtalna konica predre ploščo in gred; izogibajte se nenadni ali pretirani sili, da preprečite zlom konice svedra ali deformacijo plošče.

4. Standard pritrditve: Prirobnica mora stisniti kompozitno podložko, tako da je gumijasto tesnilo enakomerno stisnjeno in se rahlo razširi navzven; ne zategnite premočno, saj lahko to poči gumijasto tesnilo ali povzroči vdolbino in puščanje površine plošče.

5. Zaporedje namestitve: Nadaljujte od središča razpona proti obema koncema in od sredine navzven, da zmanjšate nakopičeno napetost v ploščah.

III. Ključne točke namestitve za različna območja

1. Pri strešnih ploščah namestite vijake na grebene valov; prepovedano je zavijanje vijakov v korita (s tem se nabira in izteka voda); razmik... Strogo se držite risb, s posebnim poudarkom na povečanju gostote pritrdil okoli slemena, napuščev in žlebov.

2. Namestite navpične stenske plošče od zgoraj navzdol; povečajte gostoto vijakov na prekrivajočih se spojih, da zagotovite vodotesno tesnjenje.

3. Namestite dvojno pritrditev na obrobe, obrobo vogalov in zapiranje z vijaki, ki so enakomerno razporejeni na obeh straneh vogala, da preprečite zvijanje robov ali puščanje vode.

IV. Pregled in zaščita izvedenih del

1. Celovit vizualni pregled: Zagotovite, da so vijaki navpični in enakomerno razporejeni ter da so podložke nepoškodovane in pravilno nameščene.

2. Prepričajte se, da na površinah plošč ni večjih udrtin ali prask in da so tesnila prekrivanja nepoškodovana.

3. Prepovedajte stopanje, draženje ali udarjanje po dokončanih območjih, da preprečite popuščanje vijakov ali odpoved tesnila.

4. Takoj zamenjajte ali predelajte vse poškodovane podložke ali neporavnane vijake.

V. Prepovedi gradnje

1. Ne odstranjujte ali zamenjajte originalnih kompozitnih podložk; namestitev brez podložk je strogo prepovedana.

2. Vijakov ne privijte pod kotom in jih ne zategnite preveč s prevelikim navorom, saj lahko to povzroči puščanje ali zlom vijaka.

3. Ne uporabljajte vijakov z obrabljenimi svedri ali poškodovanimi navoji.

4. Izogibajte se namestitvi na prostem med dežjem ali ko so površine plošč mokre.

Ključni parametri delovanja samoreznih vijakov za sisteme jeklenih oblog

I. Osnovni material in površinska obdelava

1. Osnovni material: standardno jeklo 1022, srednje ogljikovo jeklo (kaljeno); Nerjaveče jeklo 410/304 za okolja z visoko korozijo

2. Toplotna obdelava: utrjevanje (trda površina, žilavo jedro)

3. Površinska zaščita pred korozijo: barvno cinkanje, vroče cinkanje, Dacromet, fosfatiranje

4. Ustrezna podložka: pocinkana jeklena podlaga + EPDM guma (tesnilo, odporno na vremenske vplive)

II. Trdota in mehanske lastnosti

1. Površinska trdota: HRC 35–45 (zagotavlja sposobnost vrtanja, preprečuje zlom konice)

2. Natezna trdnost: ≥450 MPa

3. Končni navor: ≥10,9 N·m (standardne specifikacije)

4. Izvlečna zmogljivost (ujema se z jekleno pločevino 0,5–4 mm + gred): ≥8700 N

III. Specifikacije in parametri niti

1. Skupne nazivne velikosti: ST5.5, ST6.3 (glavni tok za inženirske projekte)

2. Vrsta navoja: grobi samorezni navoj; oster profil, močan oprijem

3. Vrsta vrtalne točke: standardna samovrtalna točka; primerno za debeline pločevine 0,5–6 mm

IV. Parametri tesnilne podložke

1. Delovna temperatura: -40°C do 120°C; odporen na staranje pri visokih/nizkih temperaturah

2. Učinkovitost: Vodoodporen, blaži udarce, preprečuje poškodbe listov zaradi drobljenja; življenjska doba ≥10 let

3. Zgradba: tovarniško vnaprej sestavljen kot ena enota; nesnemljiv

V. Parametri odpornosti proti koroziji in vremenskim vplivom

1. Barvni cink: odpornost na razprševanje soli ≥200 h; primerno za notranje/suhe tovarniške prostore

2. Vroče cinkanje / Dacromet: odpornost na slano prho ≥500 h; primeren za zunanja, vlažna in obalna okolja

VI. Parametri namestitve in uporabe

1. Zahteve za pritrditev: podložka mora biti enakomerno stisnjena; izogibajte se premočnemu zategovanju, da preprečite pokanje gume ali vdolbino površine pločevine

2. Globina vrtanja: Po penetraciji v barvno ploščo mora biti učinkovita vdelava v jekleno gredo ≥25 mm

3. Uporaba: povezovanje tankih oblog (strešne kritine, stenske plošče, obrobe); ni za uporabo v primarnih nosilnih konstrukcijskih spojih
