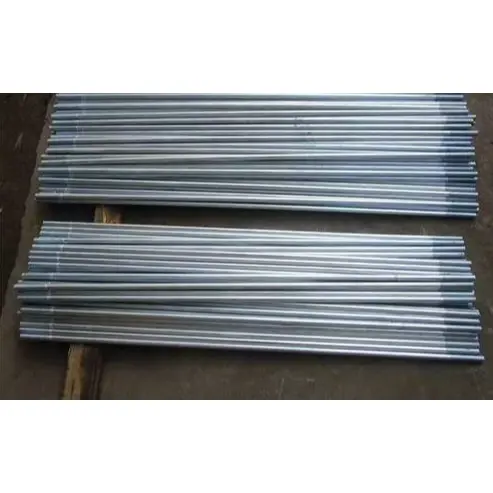

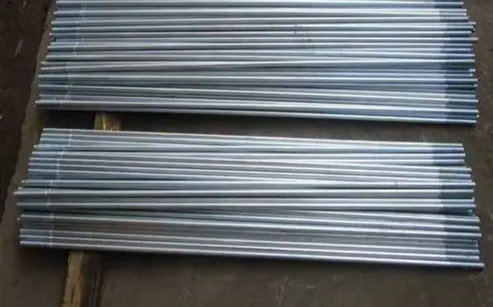

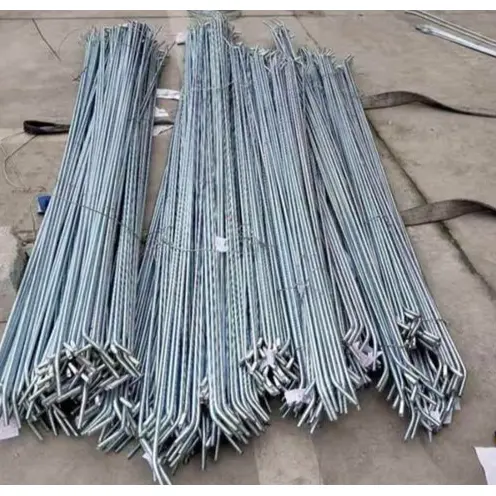

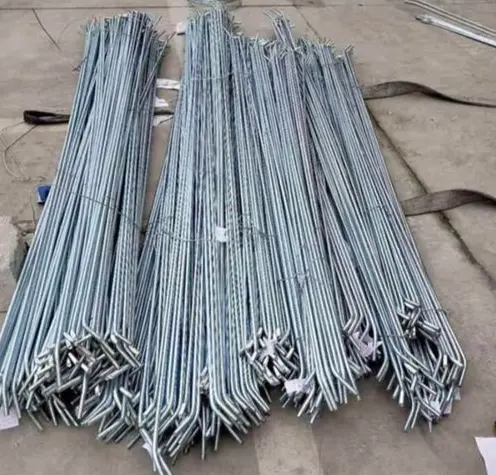

Pocinkane jeklene vezne palice za strukturno oporo

Pocinkane jeklene vezne palice za strukturno oporo (znane tudi kot vroče cinkane vezne palice ali jeklene napenjalne palice) so okrogle jeklene strukturne komponente, ki se uporabljajo v jeklenih konstrukcijah, kot so industrijski obrati, strehe, stene in fotovoltaični montažni sistemi, da prenesejo natezne sile, prenašajo vodoravne obremenitve, stabilizirajo grede in stenske pasove ter preprečujejo stransko nestabilnost.

Definicija in konfiguracija izdelka

I. Osnovne informacije o izdelku

Material: standard Q235B; Q355B za aplikacije z visoko obremenitvijo. Okroglo jeklo je podvrženo hladnemu vlečenju, kaljenju in popuščanju ter navojem na obeh koncih.

Proti koroziji: vroče pocinkano (HDG); debelina cinkove prevleke ≥70–100μm; primeren za zunanja ali zelo korozivna obalna okolja.

Funkcija: Vrste vključujejo ravne vezne drogove (vodoravne vezne drogove), diagonalne vezne drogove (kolenske opornice/opore proti vetru) in vezne drogove z nastavljivo napenjalom (nastavljiva napetost).

II. Popolna konfiguracija (standardni sklop)

1) Telo jarmskega droga (1 kos)

Premer: φ8/10/12/14/16 mm (φ12 je najpogostejši).

Navoji: M8/M10/M12/M14/M16 na obeh koncih (prilagojeno premeru); dolžina niti je 2d–3d na konec.

Dolžina: prilagojena glede na razpon; toleranca ±5 mm; na voljo v različicah s polnim navojem ali dvojnim navojem.

Površina: vroče pocinkana; odpornost na slano prho ≥500h.

2) Dodatki za pritrjevanje (1 komplet za vsak konec)

Šestrobe matice: razred 4,8 / razred 8; vroče pocinkano. · Ploščate podložke: Q235 / pocinkano; porazdeli pritisk in prepreči praske.

·Vzmetne podložke/varovalne matice: Preprečite popuščanje zaradi tresljajev (obvezno za strešne kritine/območja obremenitve z vetrom).

3) Dodatki za nastavitev/priključitev (izbirno glede na zahteve)

· Napenjala (prilagojevalci ojnic): viličasti ali zaprti tipi; kovano iz jekla 45#, vroče cinkano; območje nastavitve: ±50–150 mm.

· Plošče z ušesi / priključne plošče: Q235B/Q355B; debelina ≥10 mm; vroče pocinkano; za povezavo z gredmi / nosilci / stebri.

·Ščitniki za navoje: preprečujejo poškodbe navojev ali korozijo med transportom/montažo.

·Oporne cevi (za kompresijske palice): jeklena cev φ42/48 z notranjim veznim drogom; zagotavlja stabilnost pri stiskanju.

III. Hiter pregled ključnih parametrov

·Material: Q235B (σₛ ≥ 235MPa) / Q355B (σₛ ≥ 355MPa).

·Natezna trdnost: ≥400MPa (Q235) / ≥470MPa (Q355).

·Galvanizirana prevleka: ≥85μm (zunanja), ≥100μm (obalno).

· Splošne specifikacije: φ12 (M12), dolžina 1–6 m.

IV. Tipični scenariji uporabe

·Tovarniška strešna kritina: ravne vezne palice (med gredami) + diagonalne vezne palice (odpornost proti vetru) + napenjala (nastavitev napetosti).

·Stenske obloge: Diagonalne vezice za stenske pasove; preprečite izbočenje stene ali stranski premik.

·PV montažni sistemi: vzdolžne/prečne vezne palice; izboljša stabilnost pred obremenitvami vetra in snega. Temeljne prednosti

1. Odpornost proti rji in koroziji: zaradi pocinkane prevleke so primerni za uporabo na prostem in v vlažnih pogojih.

2. Visoka natezna trdnost: Učinkovito omejuje nihanje gredi in povečuje splošno strukturno togost.

3. Nastavljiva dolžina: dolžine je mogoče natančno nastaviti na mestu, kar zagotavlja visoko prilagodljivost namestitve.

4. Učinkovitost: lahek in stroškovno učinkovit, omogoča priročno serijsko namestitev.

Razlikovanje poudarkov

I. V primerjavi s črnimi jeklenimi/barvanimi jarmovi

1. Vrhunska odpornost proti koroziji in vremenskim vplivom

Celovito vroče cinkano; debela, metalurško vezana prevleka blokira vlago in slano prho, kar omogoča dolgotrajno uporabo v zunanjih, vlažnih ali obalnih okoljih. Nasprotno pa standardni črni jekleni deli zlahka rjavijo, barvni premazi pa se luščijo ali luščijo, kar zahteva pogosto odstranjevanje rje in ponovno barvanje, kar povzroči visoke stroške vzdrževanja.

2. Daljša življenjska doba

Življenjska doba presega 20 let v normalnih pogojih - daleč presega barvane dele (3-5 let) - zaradi česar so idealni za trajne jeklene konstrukcije na prostem, kot so tovarniške zgradbe in fotonapetostni sistemi za montažo.

3. Odlična površinska celovitost

Cinkova prevleka je odporna na obrabo in udarce, kar zmanjšuje poškodbe med transportom in namestitvijo. Navoji so odporni proti rji in zagozditvam, kar zagotavlja nemoteno razstavljanje med prihodnjim vzdrževanjem.

4. Enoten videz in enostaven pregled

Ima dosleden srebrno siv zaključek, ki omogoča enostavno vizualno prepoznavanje specifikacij in kakovosti na kraju samem.

II. V primerjavi z veznimi drogovi iz nerjavečega jekla

1. Izjemno razmerje med ceno in zmogljivostjo

Stroški nabave so bistveno nižji od stroškov veznih drogov iz nerjavečega jekla; pri standardnih korozivnih pogojih je splošna zmogljivost primerljiva, kar vodi do znatnega zmanjšanja stroškov projekta.

2. Stabilne mehanske lastnosti

Primarno izdelan iz jekla Q235B/Q355B; trdnost in žilavost izpolnjujeta zahteve glede natezne obremenitve za jeklene konstrukcije, kar zagotavlja zanesljivo nosilnost in odpornost proti deformacijam.

3. Visoka prilagodljivost obdelave

Prilagodljive dolžine in navoji; združljiv z dodatki, kot so napenjala in distančne cevi, ki nudijo prilagodljivost za namestitev, poravnavo in napenjanje na kraju samem.

III. Edinstvene prednosti

1. Osredotočena nosilnost in preprosta struktura: primarno obvladuje natezne obremenitve; lahek in prostorsko učinkovit; učinkovito omejuje stranski premik gred in stenskih pasov, kar povečuje splošno strukturno stabilnost; služi kot preprost, učinkovit natezni člen v jeklenih konstrukcijah.

2. Obsežen podporni sistem: združljiv s celotnim naborom dodatkov, kot so pocinkane matice, podložke, zatiči in vstavki, ki vsebujejo ustrezne protikorozijske obdelave za preprečevanje galvanske korozije in zagotavljanje enotne zaščite.

3. Priročna namestitev: zasnova z dvojnim navojem omogoča fino nastavitev napetosti in poravnavo z maticami, kar ima za posledico visoko učinkovitost med gradnjo in prilagajanjem.

IV. Kratke omejitve

1. Zmogljivost v težkih okoljih: odpornost proti koroziji je slabša od nerjavečega jekla v zelo jedkih ali močno kislih/alkalnih okoljih.

2. Cena: Cena na enoto je višja od standardnih veznih palic iz črnega železa, kar ima za posledico nekoliko višjo začetno naložbo.

V. Povzetek izbora

· Suha notranja okolja, začasne strukture ali strog nadzor nad stroški → Izberite črno jeklo ali barvane vezne drogove.

· Zunanje/izpostavljene lokacije, obalna območja, standardni pogoji korozije ali potreba po dolgoročni učinkovitosti brez vzdrževanja → Prednost dajte pocinkanim jeklenim veznim drogom.

· Kemična okolja z močno korozijo ali visokimi zahtevami glede čistoče → Izberite vezne drogove iz nerjavečega jekla.

Postopek gradnje na kraju samem

Pocinkane jeklene vezne palice za strukturno oporo so uporabne za: tovarniške vezne palice, stenske vezne palice, vezne palice za montažo na PV in vezne palice, prilagojene na napenjalo. Osnovni material je običajno Q235B/Q355B vroče pocinkano okroglo jeklo; namestitev je v skladu s standardi za jeklene konstrukcije.

I. Priprava gradnje

1. Pregled materiala: Preverite premer, dolžino in specifikacije navoja; preverite trdno pocinkano prevleko in zagotovite, da na nitih ni vdolbin, rje ali odrezanih delov; zagotovite, da so dodatki (galvanizirane matice, ploščate podložke, vzmetne podložke, napenjala, vstavki) v dobrem stanju. Strogo prepovedajte mešanje dodatkov različnih specifikacij ali proizvodnih postopkov.

2. Priprava orodja: viličasti ključi, nasadni ključi, tračni merilni trakovi, navpične klešče in ročna kladiva; za nastavitev ojnice pripravite lomilke in napenjalne ključe; poskrbite, da bo za delo na višini na voljo vsa zaščitna oprema. 3. Preverjanje podlage: zagotovite, da so povezovalne plošče in predhodno izvrtane luknje/premeri za tramove, stebre, grede in stenske pasove v skladu z risbami; zagotovite, da so komponente pravilno nameščene in varno začasno pritrjene.

4. Tehnična navodila: Jasno opredelite zahteve glede razporeditve, naklona in napenjanja za vezne drogove, pri čemer morate razlikovati med specifikacijami namestitve za ravne vezne drogove, diagonalne vezne drogove in vijačne vezne drogove.

II. Postopek namestitve in ključne točke delovanja

(A) Standardne dvostranske navojne vezne palice (ravne/diagonalne vezne palice)

1. Vstavljanje: Zaporedoma napeljite oba konca vezne palice skozi vnaprej izvrtane luknje v sestavnih delih, pri čemer zagotovite, da palica ostane ravna brez pregibov ali zasukov.

2. Namestitev dodatne opreme: komponente namestite v vrstnem redu ploščata podložka → vzmetna podložka → matica; zamaknite razcep v vzmetni podložki, da zagotovite učinek proti zrahljanju.

3. Začetno zategovanje: simetrično privijte matice na obeh koncih, da ustvarite osnovno napetost in odpravite ohlapnost komponent.

4. Končno zategovanje: Zategnite po stopnjah, hkrati pa uporabite silo na obeh koncih, da zagotovite enakomerno napetost in splošno ravnost; ne zategnite popolnoma ene strani naenkrat, ker to povzroči neporavnanost komponent in lokalno koncentracijo napetosti.

5. Poravnava: preverite ravnost in naklon z uporabo navpičnice ali vrvice za poravnavo; po potrebi natančno prilagodite položaje matice.

(B) Napenjalne vezne palice (nastavljiv tip)

1. Oba konca vezne palice povežite s strukturnimi vozlišči in ohlapno namestite matice.

2. Zavrtite telo napenjala, da prilagodite napetost in nadzirate splošno tesnost, da zagotovite strukturno geometrijo in navpičnost, ki ustrezata konstrukcijskim specifikacijam.

3. Ko je nastavljen, zaklenite matice proti zrahljanju na obeh straneh vijačne spone, da preprečite vrtenje ali zrahljanje med servisiranjem.

4. Za vzporedne skupine veznih drogov zagotovite dosledno napenjanje in uravnoteženo porazdelitev obremenitve.

(C) Namestitev z distančnimi cevmi

Napeljite vezni drog skozi notranjost jeklene distančne cevi; namestite podložke in matice na navojne dele, ki štrlijo z obeh koncev. Zagotovite, da se distančna cev prilega komponentam (navpično ali vodoravno), ne da bi se nagnila ali pustila vrzeli.

III. Zahteve glede gradnje glede na lokacijo

1. Strešne vezne palice: vodoravne vezne palice morajo ostati na ravni, diagonalne vezne palice pa morajo biti nameščene pod projektiranimi koti; vse vezne palice morajo biti napete in napete, da se odpravi ohlapnost in izboljša splošna stabilnost gred.

2. Stenske vezične palice: Namestite zaporedno od vrha do dna, medtem ko nadzirate navpičnost stenskih komponent; zagotovite, da vezne palice ne ovirajo vrat, oken ali oblog.

3. Kotne in končne povezave: Zagotovite, da so vsi priključki popolni, izvedite dvojne ukrepe proti zrahljanju in uporabite dodatno ojačitev na območjih, ki so izpostavljena velikim obremenitvam z vetrom.

IV. Pregled in zaščita izvedenih del

1. Vizualni pregled: vezni drogovi morajo biti ravni brez upogibanja, pocinkana prevleka pa mora biti brez večjih poškodb; priključki morajo biti popolni, z maticami popolnoma zategnjenimi in vzmetnimi podložkami popolnoma stisnjenimi.

2. Funkcionalni pregled: sklop ne sme biti ohlapen ali majav; konstrukcijske mere in naklonski koti morajo ustrezati risbam.

3. Zaščita končanega dela: Stopanje, udarjanje ali povzročanje varilnih opeklin na veznih palicah ali pocinkani prevleki je prepovedano; preprečite kontaminacijo malte ali olja na območjih z navoji.

4. Takoj popravite lokalne praske na pocinkani prevleki z nanosom barve, bogate s cinkom, da obnovite zaščito pred korozijo.

V. Prepovedi gradnje

1. Izpuščanje ploščatih podložk ali vzmetnih podložk, namestitev nepopolnih kompletov fitingov ali mešanje v nepocinkanih fitingih je strogo prepovedano.

2. Prepovedano je siliti, zvijati ali uporabljati segrevanje s plamenom za ravnanje veznih drogov, da preprečite materialno škodo ali odpoved pocinkane prevleke.

3. Ne uporabljajte veznih drogov s poškodovanimi navoji, močno luščenimi pocinkanimi prevlekami ali deformacijami/upogibi.

4. Premočno zategovanje matic je strogo prepovedano, da preprečite luščenje navojev ali deformacijo komponent.

5. Izvedite zaščitne ukrepe med gradnjo na prostem v deževnem vremenu, da preprečite rjo, ki jo povzroči dolgotrajno nabiranje vode na navojih.

Ključni parametri delovanja pocinkanih jeklenih veznih drogov za strukturno oporo

Standardi: GB/T 700, GB/T 13912, GB 50017

I. Osnovni material in mehanske lastnosti

1. Skupni materiali

· Standard: Q235B; Težka obremenitev/velik razpon: Q355B

2. Mehanski indikatorji

3. Specifikacije palice: skupni premeri: φ8, φ10, φ12, φ14, φ16 mm; Dolžina: Prilagojeno po risbah (standardno 1–6 m); Toleranca dolžine: ±5 mm

II. Parametri niti

1. Specifikacije navojev: Ujemanje s premerom okroglega jekla (M8, M10, M12, M14, M16)

2. Vrsta navoja: dvostranski zunanji navoj; dolžina niti na vsakem koncu je 2–3-krat večja od nazivnega premera

3. Natančnost niti: 6 g; gladko prileganje, proti prijemanju

III. Lastnosti pocinkane prevleke (zaželeno je vroče pocinkanje)

1. Debelina nanosa

· Standardna zunanja uporaba: ≥70 μm

· Obalna/močno korozivna okolja: ≥85 μm

2. Adhezija: Metalurška vez; brez luščenja ali luščenja ob udarcu

3. Odpornost proti koroziji: preskus s slanim pršenjem ≥500 h; življenjska doba >20 let pri normalnih zunanjih pogojih

IV. Parametri dodatne opreme

1. razred matice: razred 4.8 / razred 8; vroče pocinkano (isti material); natančno prileganje z navoji

2. Ploščata podložka: material Q235, vroče pocinkano; porazdeli kontaktni pritisk; ščiti sestavne barve/premaze

3. Vzmetna podložka: visoka elastičnost; uporablja se predvsem na območjih z visokimi vibracijami ali močnim vetrom, da se prepreči zrahljanje

4. Napenjalo (nastavljivo): Material: kovano jeklo 45#, v celoti vroče pocinkano; standardno območje nastavitve: ±50–150 mm mm

V. Parametri uporabe in namestitve

1. Način obremenitve: Zasnovan samo za natezne obremenitve; izpostavljenost stiskanju, upogibanju ali bočnim obremenitvam je strogo prepovedana.

2. Zahteve za namestitev: ojnica mora ostati ravna, brez zvijanja ali prepogibanja; matice na obeh koncih morajo biti zategnjene simetrično.

3. Okoljska primernost: Delovno temperaturno območje od -20°C do 80°C; izogibajte se dolgotrajnemu stiku z močnimi kislinami ali močnimi alkalijami.

VI. Dodatne značilnosti

1. Površinska obdelava: mat srebrno siva v celoti z enakomerno obarvanostjo; odporen na obrabo in udarce.

2. Možnost ponovne uporabe: pocinkana prevleka navojev zagotavlja lastno mazanje in preprečuje, da bi se sklop zagozdil ali odtrgal navoje med razstavljanjem zaradi vzdrževanja.
