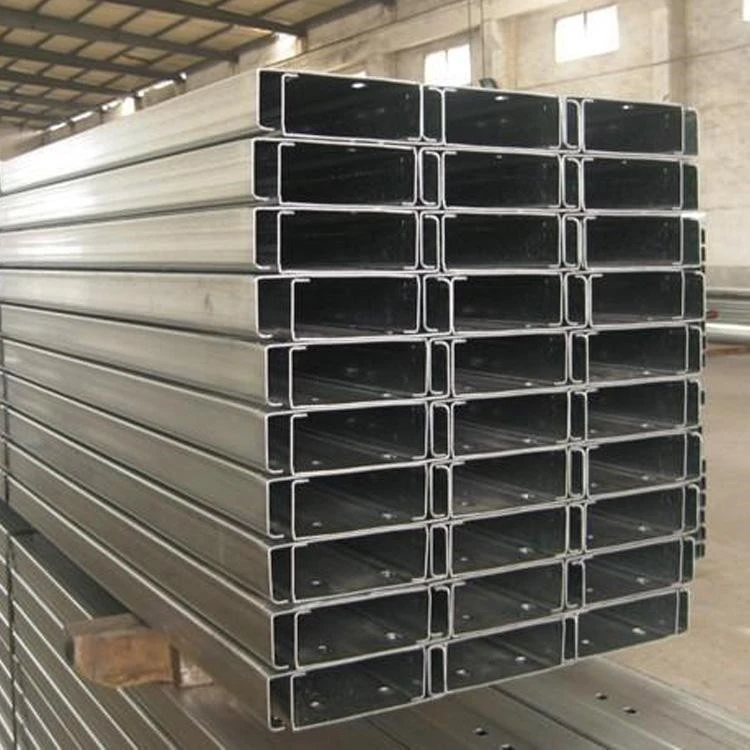

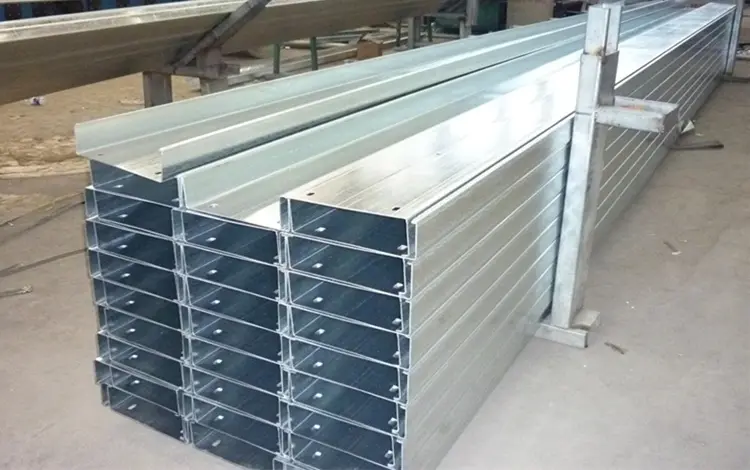

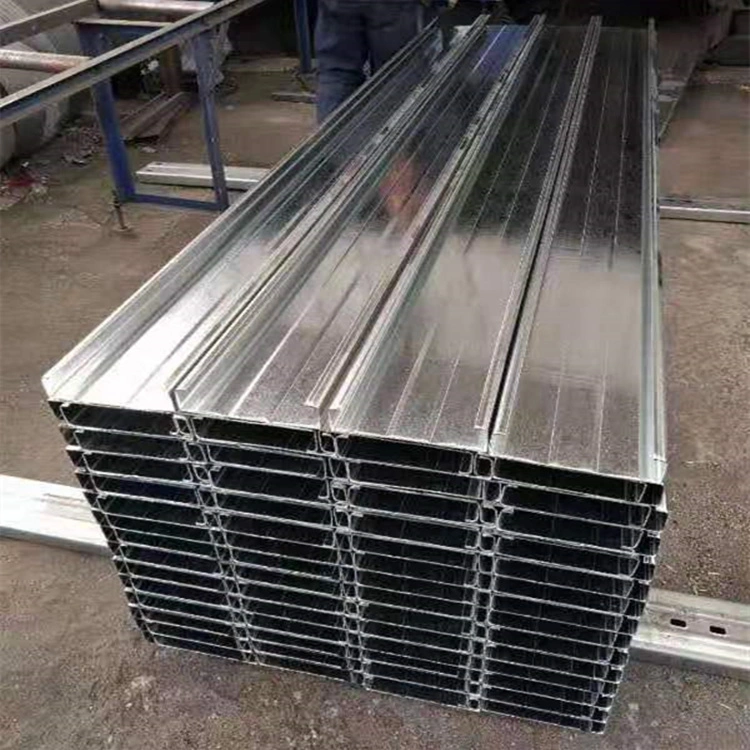

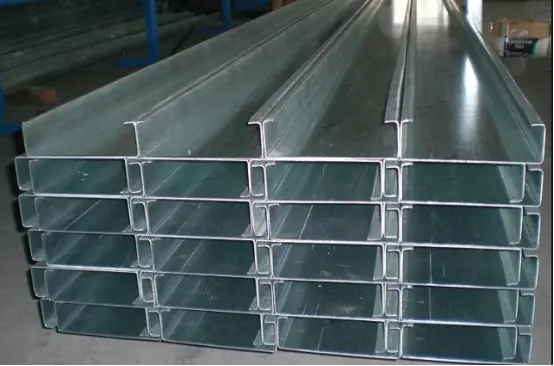

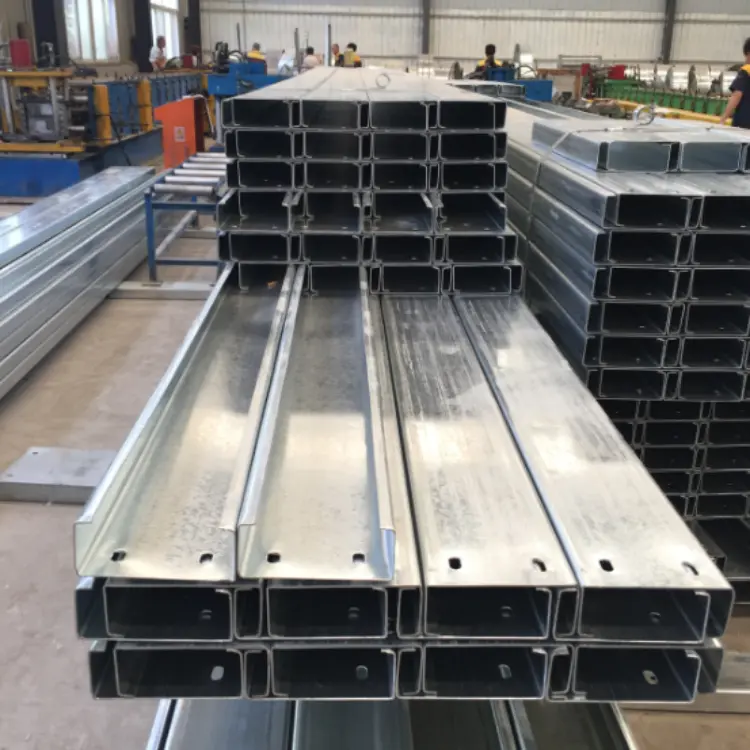

Hladno valjani jekleni profili C

Hladno valjani jekleni profili C so izdelani iz vroče pocinkanih jeklenih trakov. Razvrščeni v strešne in stenske grede, so nameščeni na jeklenih nosilcih, stebrih ali zgornjih trakovih prostorskih okvirjev. Služijo kot nosilna podlaga za barvno prevlečene jeklene strešne in stenske panele, prenašajo obremenitve na glavno jekleno konstrukcijo in delujejo kot strukturni okvir za sistem ovoja stavbe. Standardna specifikacija: Q235 vroče pocinkano jeklo C-prereza z debelino pocinkane plasti ≥80 μm.

Hladno valjane jeklene komponente C-prereza

1. Splošne specifikacije za glavne člane

Streha: C140×50×20, C160×50×20, C180×60×20, C200×70×20

Stena: C80×40×20, C100×50×20, C120×50×20

Debelina stene: 1,8, 2,0, 2,2, 2,5 mm

2. Sistem tie-Rod

1). Ravne okrogle jeklene vezne palice: Φ10, Φ12; nameščen diagonalno.

2). Oporne opornice: Φ32×2,0 varjena cev; nameščen na prehodnih točkah diagonalnih veznih palic za zagotavljanje toge podpore.

Razporeditev: Veznice so obvezne za strešne grede z razponi nad 4 metre.

3. Naramnice za naramnice (povešene palice/naramnice)

Kotno jeklo v obliki črke L ali jeklo majhnega C-prereza; povezan na enem koncu z gredjo in na drugem z jeklenim nosilcem. Preprečujejo prevrnitev gredi zaradi pritiska vetra na streho in so standardna oprema za strehe z velikim razponom.

4. Povezovalne komponente

1). Stebri za gredice: vdelani ali privarjeni na jeklene nosilce in stebre; Na teh zatičih se naslanjajo gredi C-prereza.

2). Vijaki visoke trdnosti in samorezalni vijaki: Uporabljajo se za spajanje gred in pritrjevanje gred na zatiče.

5. Povezane plasti obloge/ovojnice

Pritrjeni nad gredmi: strešne/stenske plošče, izolacija, membrane za parno zaporo in okrasne/obrobne komponente.

Tri možnosti konfiguracije

1. Majhno skladišče (razpon ≤ 9m): C140×50×2,0 strešne gredice + C100×50×2,0 stenske gredice; enostavne povešene palice; brez prirobnic.

2. Standardna tovarniška zgradba (12–24 m): strešni nosilci C160/C180 + celoten sistem opornikov in opornikov + nosilci strešnih prirobnic.

3. Obalna območja z močnim vetrom / strehe z vesoljskim okvirjem: Debelejše jeklo C-prereza (2,2–2,5 mm), povečana gostota povešene palice in polno oporje strešne prirobnice.

Protikorozijske specifikacije

Standardno v notranjosti: vroče cinkanje ≥ 80 μm;

Obalno (slani sprej): vroče cinkanje ≥ 120 μm.

Temeljne prednosti

1. Hladno valjani jekleni profili C imajo strukturno učinkovit prečni prerez, ki nudi odlično upogibno in tlačno trdnost, ekonomičnost materiala in visoko nosilnost.

2. Gladke površine brez robov in natančno prebijanje omogočajo enostavno spajanje in povezovanje.

3. Enotne lastnosti materiala in dobra žilavost; odporen na zvijanje in deformacijo.

4. Predhodno preluknjane luknje omogočajo neposredno montažo na kraju samem, kar bistveno skrajša čas gradnje.

5. Združljiv z različnimi strešnimi in stenskimi oblogami; bistven okvirni profil za lahke jeklene zgradbe.

Razlikovanje poudarkov

I. Lahka, a visoka nosilnost; zmanjša primarne strukturne stroške.

Hladno oblikovani tankostenski profili tehtajo le približno eno tretjino vroče valjanega jeklenega jekla za enako nosilnost. To znatno zmanjša obremenitve jeklenih nosilcev, stebrov in temeljev ter skupno količino jekla, potrebno za konstrukcijo. V nasprotju s tem so betonske grede izredno težke in neprimerne za prostorske okvirje ali lahke jeklene strehe z velikim razponom.

II. Tovarniška masovna proizvodnja in hitra montaža

Komponente so izdelane na fiksne dolžine; montaža na mestu uporabe uporablja metodo suhe gradnje z vijačnimi povezavami, kar odpravlja potrebo po rezanju ali varjenju na kraju samem. Nasprotno pa lesene grede zahtevajo skobljanje in zaščitno obdelavo, medtem ko betonske grede zahtevajo opaž, vlivanje in strjevanje, kar povzroči znatno razliko v časovnih okvirih gradnje.

III. Zasnova prečnega prereza olajša vezne palice in kolenske opornice; odlična splošna stabilnost

Navznoter zavit rob jekla C-prereza omogoča preprosto namestitev okroglih drogov in kolenskih opornikov, kar ustvarja robusten strukturni sistem z vrhunsko odpornostjo na bočno zvijanje in obremenitve vetra/snega v primerjavi s preprostimi kotnimi železnimi gredmi.

IV. Vroče pocinkano za popolno zaščito pred korozijo in dolgo življenjsko dobo

Celoten del je vroče pocinkan, kar zagotavlja enakomerno, zrakotesno cinkovo ​​prevleko (80 μm za celinska območja, 120 μm za obalne regije), ki je odporna proti koroziji zaradi dežja in vlage. Nasprotno pa je neobdelan les nagnjen k gnitju in pokanju, medtem ko standardno jeklo iz črnega železa zahteva visoke stroške vzdrževanja za občasno barvanje.

V. Enostaven za vrtanje in usmerjanje pripomočkov

Luknje je mogoče izvrtati neposredno v mrežo za vodovodne in električne napeljave, s čimer se odpravi potreba po napeljavi okrog tramov ali gred, rezultat pa je čista in učinkovita postavitev. Nasprotno pa debele stene kanaletnega jekla otežujejo vrtanje, betonske grede pa ni mogoče poljubno vrtati.

VI. Prilagodljivo rezanje in spreminjanje; reciklirati in ponovno uporabiti

Materiale je mogoče razrezati in spojiti na kraju samem za ponovno uporabo med širitvijo tovarne ali spremembami vrat in oken, jeklo pa je mogoče 100 % reciklirati. Lesene in betonske grede pa po rušenju običajno postanejo gradbeni odpadek.

VII. Izjemna stroškovna učinkovitost

Stroški na enoto, proizvedeni z neprekinjenim valjanjem, so nižji od stroškov vroče valjanega jeklenega jekla ali obdelanih masivnih lesenih gred, zaradi česar je najbolj ekonomična izbira okvirja za ovoje industrijskih zgradb.

VIII. Kratka razlika od jekla Z-prereza

Hladno valjani jekleni profili C imajo ravne konce, zaradi česar so primerni za stene in strehe s kratkim razponom s preprostim spajanjem na mestu.

Jeklo Z-profila je zasnovano za prekrivne, zamaknjene povezave, zaradi česar je primerno za strehe z velikim razponom.

IX. Povzetek konkurenčnih izdelkov

1. Vroče valjano kanaletasto jeklo: velika lastna teža, drag material in negospodarnost;

2. Lesene grede: vnetljive in nagnjene k gnitju; ne izpolnjuje standardov požarne varnosti;

3. Betonske grede: težke in počasne za namestitev; v jeklenih konstrukcijah v veliki meri opuščen.

Standardni proizvodni proces

I. Inšpekcija vhodnih surovin

Surovina: vroče pocinkan jekleni trak (Q235). Pregledi zajemajo debelino cinkove prevleke, debelino traku in mejo tečenja. Običajne debeline sten: 1,8/2,0/2,2/2,5 mm. Zahteve za cinkovo ​​prevleko: ≥80 μm (notranji) in ≥120 μm (obalno). Na jeklenem traku ne sme biti luščenja, nepremazanih madežev ali zvitih robov.

II. Odvijanje in dovajanje

Jeklena tuljava, dvignjena na odvijalnik → trak sploščen → doveden v oblikovalno enoto (opremljeno s sistemom za sledenje/poravnavo za preprečevanje odstopanja materiala).

III. Kontinuirano hladno valjanje

Jekleni trak gre skozi več sklopov oblikovalnih valjev, ki se postopoma upogibajo, da tvorijo mrežo, zgornje in spodnje prirobnice ter notranje robove. Standardni profil C-prereza (npr. C80/C100/C140/C160/C180/C200) se izdela v enem prehodu.

IV. Servo nadzorovan razrez na dolžino

Odrežite na zahtevano projektno dolžino s spletno hidravlično letečo žago; rezalni rob je gladek in brez deformacij.

V. Prebijanje

Luknje za vijake in okrogle luknje za ukrivljene palice so preluknjane na koncih ali traku končnega izdelka za kasnejšo montažo in pritrditev.

VI. Inšpekcija kakovosti končnega izdelka

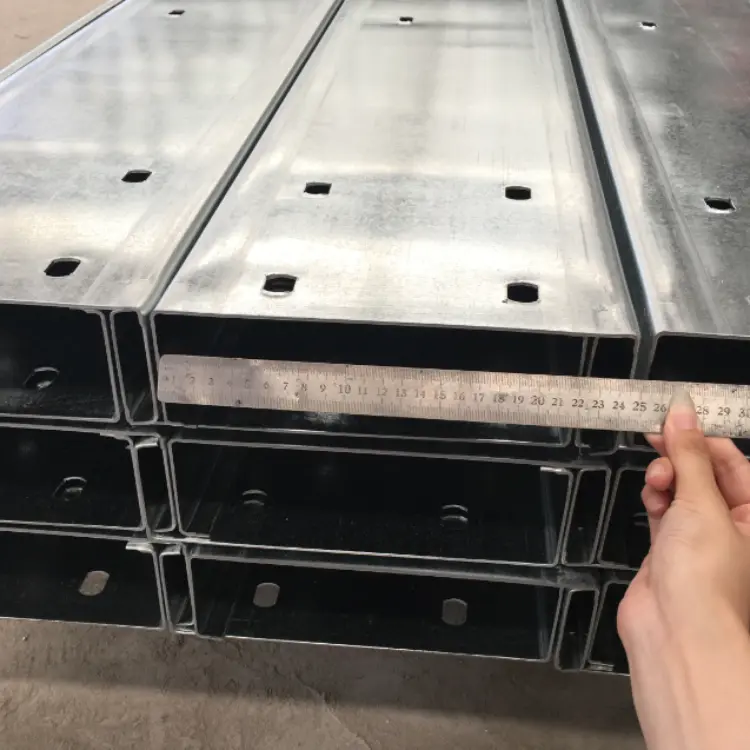

1. Izmerite višino preseka, širino prirobnice, mere ustnic in debelino stene;

2. Preverite, ali je cinkova prevleka ukrivljena, zvita ali poškodovana; ločite neskladne predmete.

VII. Zlaganje in združevanje

Lepo zložite in povežite izdelke iste specifikacije; etiketa z modelom, debelino in dolžino; pakirati na lesene palete za skladiščenje.

VIII. Obdelava pomožnih komponent (palice, oporniki, kolenske opornice, gredice)

1. Ravne/diagonalne povešene palice: okroglo jekleno rezanje → valjanje navojev;

2. Oporniki: rezanje varjene cevi;

3. Kolenske opornice in gredice: CNC razrez, krivljenje in galvanizacija jeklenih plošč.

IX. Postopek gradnje na kraju samem

1. Privarite gredice na jeklene nosilce/stebre;

2. Dvignite hladno valjane jeklene gredi iz C profila na položaj in jih privijte na kline;

3. Namestite povešene palice in opornike; namestite napušč (kolenčnike) za streho.

Osnovni parametri delovanja

I. Parametri surovin

1. Material: Q235B hladno valjani vroče pocinkani jekleni trak

2. Debelina pocinkane prevleke

Standardna celinska območja: ≥80 μm

Območje obalne ali kemične korozije: ≥120 μm

II. Specifikacije glavnega dela (V×B×C: višina × prirobnica × rob)

C160×60×20, C180×60×20, C200×60×20, C220×70×20, C250×75×20, C280×80×20, C300×80×20; Debelina: 1,8–3,0 mm.

III. Mehanske lastnosti

1. Meja tečenja: ≥235 MPa

2. Koeficient linearne razteznosti: 1,2 × 10⁻⁵/℃ (združljiv s toplotno razteznostjo barvno prevlečenih jeklenih plošč)

IV. Parametri dodatne komponente

1. Sag palice

Ravne/diagonalne povešene palice: okroglo jeklo φ10 ali φ12 Q235; konci so navojni in vroče pocinkani.

Oporni tulci: Φ32×2,0 varjena cev; skozi notranjost poteka tanjša okrogla jeklena palica za napenjanje.

Sistem povešene palice je obvezen pri razponih gred >4 m.

2. Oporniki za streho (specifično za streho)

Izrežite iz majhnih C-profilov ali kotnega jekla; debelina se ujema z gredjo ali je 1,8 mm; en konec je povezan z gredjo, drugi pa z jeklenim nosilcem, da se prepreči prevračanje grede.

3. Priključne komponente

Stebri: 3,0–5,0 mm vroče pocinkana jeklena plošča; Pritrdilni vijaki: M12 ali M14 vroče pocinkani vijaki.

V. Referenca za izbiro in uporabo za hladno valjane jeklene grede C profila

1. Majhna skladišča (razpon ≤ 9m, ozek razmik stebrov): Streha C140×50×2,0; Stena C100×50×2,0

2. Standardne tovarniške zgradbe (razpon 12–24 m, razmik stebrov pribl. 6–7 m): Streha C160/C180 (debelina stene 2,0–2,2 mm); opremljen s celotnim kompletom obesnih palic in prirobnic

3. Območja z močnim vetrom: debelejše grede (debelina stene 2,2–2,5 mm); povešene palice, nameščene v manjših razmakih

4. Velike tovarniške zgradbe (razmik med stebri > 7 m): streha C200, C220, C250, C280, C300 (debelina stene 2,0–3,0 mm); opremljen s celotnim kompletom obesnih palic in prirobnic
