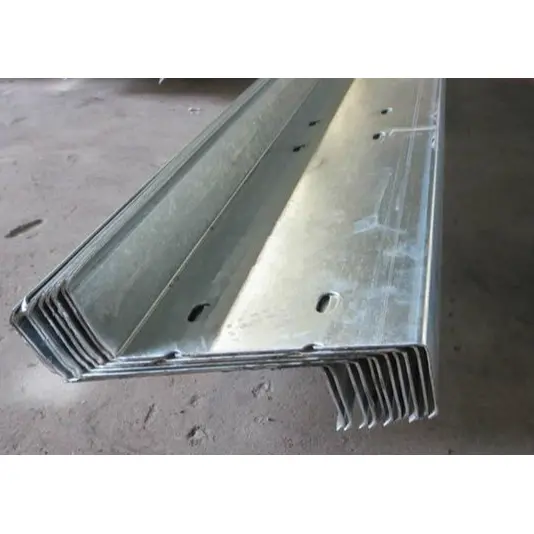

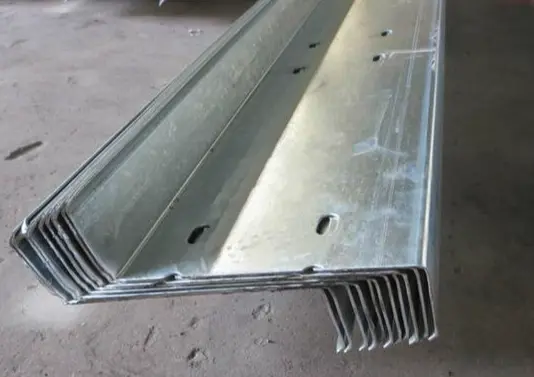

Hladno valjani jekleni profili Z profila

HAISHENG-ovi hladno valjani jekleni profili z Z profilom so tankostenski nosilni profili, izdelani posebej za nagnjene strehe iz jeklenih konstrukcij. Za razliko od običajnih gred v C-prerezu njihova struktura nagnjene prirobnice omogoča prekrivanje od konca do konca, da se oblikuje neprekinjen nosilni nosilec, kar znatno poveča nosilnost strehe in hkrati zmanjša porabo jekla. Kot dobavitelj jeklenih konstrukcij na enem mestu ponujamo več kot le profile Z-prereza; nudimo celovite rešitve za gredice, prilagojene dejavnikom, kot so tovarniški razpon, lokalne vetrne obremenitve in obalna okolja s solnim pršenjem. Upravljamo vse, od kakovosti cinkanja surovin in linijskega prebijanja do paketne pošiljke vseh podpornih dodatkov, s čimer rešujemo pogosta inženirska vprašanja – kot so dimenzijska neskladja, nedosledni standardi proti koroziji in strukturna neustreznost med montažo na kraju samem – ki nastanejo pri ločeni nabavi profilov in dodatkov.

Opredelitev izdelka in obseg uporabe

1. Material in postopek:

Ti hladno valjani jekleni profili z Z profilom so izdelani iz vroče pocinkanega jeklenega traku Q235B z uporabo popolnoma avtomatizirane linije za hladno oblikovanje za neprekinjeno valjanje, kar ima za posledico standardni tankostenski, lahek jekleni profil s prečnim prerezom v obliki črke Z.

2. Primarna uporaba:

Nameščeni nad glavnimi strešnimi nosilci, podpirajo celotno obremenitev strešne profilirane jeklene pločevine in izolacijskih slojev ter prenašajo te obremenitve na glavno jekleno konstrukcijo. Široko se uporabljajo v tovarniških zgradbah portalnih okvirjev in strehah okvirjev z dolgim ​​razponom.

3. Ključne strukturne značilnosti:

Zasnovano s prirobnicami, ki so nagnjene v nasprotnih smereh, se lahko konci neposredno prekrivajo (razmaknejo), da se podaljša dolžina, kar ustvari večrazponski neprekinjeni sistem žarkov; to ponuja vrhunsko skupno odpornost na upogibanje v primerjavi s C-prerezom.

4. Omejitve uporabe:

Konfiguracije z nagnjenimi prirobnicami niso primerne za navpično montažo zunanjih stenskih panelov; C-prerezi so standardna izbira za nosilne stenske pasove, medtem ko se Z-prerezi redko uporabljajo za stene.

5. Standard za zaščito pred korozijo osnovnega materiala:

Vroče cinkanje je standardni postopek; debelina prevleke mora biti ≥80 μm za standardna celinska industrijska mesta in ≥120 μm za obalna ali kemično jedka območja.

Popolna konfiguracija paketa dobave

1 Glavne specifikacije Z-odseka

Standardna oznaka odseka: višina × prirobnica × ustnica (V × B × C)

Standardni modeli na zalogi: Z140×50×20, Z160×50×20, Z180×60×20, Z200×70×20, Z220×75×20, Z250×75×20, Z280×80×20, Z300×80×20

Običajno območje debeline stene: 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm; 3,0 mm različice za težke obremenitve so na voljo za projekte po meri.

2 komponenti bočne stabilnosti

1). Palice: vroče pocinkano okroglo jeklo (Φ10, Φ12); na voljo v ravnih in diagonalnih vrstah za omejitev bočnega premika Z-odsekov in preprečevanje zvijanja ali nestabilnosti pri močnih obremenitvah vetra.

2). Oporniki: vroče pocinkane varjene cevi (Φ32×2,0); nameščen na prehodnih točkah diagonalnih povešenih palic za zagotavljanje toge podpore, ki zagotavlja, da se palice ne deformirajo pod obremenitvijo.

3). Nosilci strešnih prirobnic: majhne kotne jeklene komponente ali majhne komponente C-prereza; na enem koncu pritrjen na gredo v obliki črke Z, na drugem pa privarjen na strešni jekleni nosilec. Ti so odporni na prevračanje gred zaradi močnega sesanja vetra; Montaža na polno streho je obvezna za industrijske zgradbe z razponi nad 18 metrov.

3 Specializirani dodatki za strukturno povezavo

1). Zaporne gredi: vroče pocinkane jeklene plošče (debeline 3,0 mm–5,0 mm), ki so vnaprej privarjene na zgornjo površino glavnega strešnega nosilca; služijo kot podlaga za sidranje gred Z-prereza.

2). Spojni vijaki: M12 ali M14 vroče pocinkani vijaki visoke trdnosti, ki se uporabljajo za pritrditev prekrivajočih se koncev gred.

4 združljivi materiali zgornjega strešnega ohišja

Zgornja površina hladno valjanih jeklenih profilov Z profila je združljiva s 470/475 stoječimi strešnimi ploščami in standardnimi profiliranimi barvno prevlečenimi jeklenimi ploščami. Podpira tudi celoten sistem strešnega ohišja, ki vključuje toplotno izolacijo, PE membrane, ki dihajo, in obrobo slemena.

Standardizirane sheme konfiguracije gred po scenariju

1 standardne tovarniške zgradbe s srednjimi razponi (pod 15 m)

Uporablja model Z160×50×20 z debelino stene 2,0 mm; ima standardno razporejene povešene palice in lokalizirane kolenske opornice le na sredini razpona strehe; primerno za notranja, navadna predelovalna skladišča brez znatne vetrne erozije.

2 tovarniški zgradbi jeklene konstrukcije z velikim razponom (18 m–30 m)

Uporablja modela Z180 in Z200 z debelino stene 2,0 mm–2,2 mm; ima popolno razporeditev ravnih in diagonalnih palic vzdolž celotne dolžine in opornikov za kolena po celotnem razponu, da prenesejo lastno težo strehe in močne obremenitve vetra.

3 obalna območja z močnim vetrom in okvirne strehe z velikim razponom

Uporablja odebeljene profile Z-prereza (2,2 mm–2,5 mm) z manjšim razmikom med drogovi in ​​kolenskimi oporniki, nameščenimi po celotni strehi; debelina pocinkane plasti je povečana na 120 μm, da se upre koroziji morske soli in sunkom močnega vetra.

Jeklo Z-prereza v primerjavi z jeklom C-prereza

1. Razlike v presečni strukturi:

Hladno valjani jekleni profili Z profila imajo nagnjene prirobnice, ki omogočajo, da se konci prekrivajo in tvorijo neprekinjeno strukturo žarkov; Jekleni gredi C-prereza imajo ravne prirobnice, ki jih je mogoče le čelno spojiti, kar ima za posledico enostavno podprto strukturno obnašanje.

2. Scenariji uporabe:

Jeklo Z-profila je primerno za poševne strehe in aplikacije z velikim razponom; Jeklo C-prereza se običajno uporablja za tovarniške stenske pasove in strehe z razponi 12 metrov ali manj.

3. Strukturna zmogljivost:

Z enakimi dimenzijami prečnega prereza ima jeklo z Z-prerezom nižje upogibne momente na sredini razpona, kar omogoča večje razdalje ene strehe.

Pet osnovnih praktičnih prednosti

1. Strukturna primernost za poševne strehe:

Nagnjeni robovi so naravno poravnani s strešnim naklonom, tako da je zgornja površina gredi vzporedna s strešno ploščo; to zagotavlja navpičen, enakomeren prenos obremenitve in odpravlja ekscentrično obremenitev.

2. Učinkovita namestitev prekrivanja:

Prirobnice na obeh koncih profila se lahko neposredno prekrivajo, da se podaljša dolžina brez dodatnih spojnih plošč; preprosto pritrditev z vijaki zaključi razširitev, kar bistveno skrajša čas gradnje strehe.

3. Vrhunska bočna stabilnost:

Sekcija nudi visoko splošno bočno togost in močno odpornost na bočni pritisk in torzijsko deformacijo, kar zagotavlja stabilnost strehe med močnim vetrom.

4. Lahek in prihranek materiala:

Pri enakem razponu strehe in zahtevah glede obremenitve omogoča jeklo z Z-prerezom manjše prereze ali tanjše stene, kar zmanjša količino uporabljenega jekla na enoto površine in zmanjša obremenitev glavnega jeklenega ogrodja.

5. Priročna montažna montaža:

Luknje za vijake za spajanje so tovarniško vnaprej izvrtane; Montaža na kraju samem zahteva le vstavljanje in zategovanje vijakov – odpravlja potrebo po vrtanju na mestu – kar ima za posledico varne povezave in minimalne gradbene odpadke.

Ključne razlike v primerjavi s konkurenčnimi izdelki

1. Obnašanje neprekinjenega nosilca: prihranek materiala za dolge razpone

Ko se prekrivajo, hladno valjani jekleni profili z Z profilom tvorijo neprekinjen nosilec z več razponi, kar učinkovito zmanjša upogibne momente na sredini razpona. Pri enakih pogojih obremenitve in razpona je mogoče uporabiti manjše specifikacije profila v primerjavi z jeklom C-prereza, kar zniža skupne stroške nabave jekla. V nasprotju s tem se jeklo C-prereza običajno opira na povezave s preprostim razponom; aplikacije z velikimi razponi zahtevajo večje prereze, kar povzroči večjo porabo materiala.

2 Vrhunska sekcijska upogibna trdnost

Glede na enako višino in debelino stene ponuja Z-profil večji vztrajnostni moment vzdolž svoje močne osi v primerjavi z jeklom C-profila. Zagotavlja vrhunsko navpično nosilnost in odpornost na močno sneženje in močne vetrove, zaradi česar je najprimernejša izbira za obalne projekte in okvirne konstrukcije z velikim razponom.

3 Popolnoma primeren za strehe s strmimi pobočji

Struktura nagnjene prirobnice je naravno združljiva s poševnimi strehami, kar zagotavlja stabilno podporo brez tveganja enostranske, nepodprte obremenitve, ki je pogosto pri C-prerezih; ravne prirobnice C-prerezov lahko povzročijo ekscentričnost obremenitve na strmih pobočjih, kar sčasoma povzroči upogib in deformacijo.

4 Pomembne skupne stroškovne prednosti

Uporaba jekla Z-profila za strehe z velikim razponom omogoča zmanjšanje specifikacij profila in skupne porabe jekla. Njegova lastna teža je veliko manjša kot pri tradicionalnem vroče valjanem jeklenem kanalu; prevelika teža kanalet ne samo da zvišuje stroške materiala, temveč tudi stroške glavnih nosilcev in temeljne konstrukcije, zaradi česar je vroče valjano kanale v veliki meri opuščeno za strešne grede v sodobnih industrijskih stavbah iz lahkega jekla.

5 dvojnih prednosti: odpornost proti koroziji in konstrukcija z dolgim ​​razponom

Izdelan z integriranim postopkom vročega cinkanja, izpolnjuje dvojne standarde proti koroziji (80 μm za celinska območja, 120 μm za obalne regije), kar zagotavlja odpornost proti rji med dolgotrajno uporabo na prostem. Pri dolgih strešnih razponih je mogoče odseke neposredno preklopiti, da podaljšate dolžino brez segmentnega spajanja, kar ima za posledico veliko večjo skupno hitrost namestitve v primerjavi s čelnim spajanjem, ki je potrebno za C-prereze.

6 Povzetek Primerjava s konkurenčnimi izdelki

1). C-prerez: Uporabite preprosto podprto strukturo čelnega sklepa; primeren za tovarniške stenske sisteme in strehe z majhnim razponom (pod 15m).

2). Vroče valjano kanaletasto jeklo: velika lastna teža in visoki stroški; redko se uporablja v sistemih ovojov iz lahkega jekla.

3). Prerez Z-prereza: Omogoča neprekinjeno prekrito obremenitev in ponuja odlično odpornost na upogibanje; posebej zasnovan za strehe s strmim naklonom in velikim razponom.

Standardiziran tovarniški proizvodni proces hladnega oblikovanja

1 Inšpekcija vhodnih surovin

Surovina za hladno valjane jeklene grede z profilom Z je vroče pocinkan jekleni trak Q235B. Vsaka serija se ob prihodu preveri glede debeline traku in debeline pocinkane plasti; cinkova prevleka mora biti debela vsaj 80 μm za celinske aplikacije in 120 μm za obalne aplikacije. Površina se pregleda glede napak, kot so nepremazane lise, luščenje, trdi upogibi ali praske; neskladni materiali so takoj v karanteni in izključeni iz proizvodnje. Standardne proizvodne debeline sten vključujejo 1,8 mm, 2,0 mm, 2,2 mm in 2,5 mm.

2 Odvijanje, izravnavanje in dovajanje

Jekleni koluti se dvignejo na nakladalno stojalo in odvijalnik sprosti trak. Oprema za izravnavo odpravlja napetost pri zvijanju, medtem ko je enota opremljena z dvostranskim fotoelektričnim korekcijskim sistemom, ki preprečuje napačno poravnavo pri podajanju in zagotavlja enakomerne dimenzije prečnega prereza.

3 Neprekinjeno hladno oblikovanje (jedrni proces)

Več sklopov oblikovalnih valjev postopoma upogiba jekleni trak, z valjanjem v obliki črke Z - z nagnjenimi prirobnicami in navznoter zavihanimi ustnicami - v enem prehodu. Postopek omogoča masovno proizvodnjo celotnega standardnega obsega od Z140 do Z300; fiksno orodje zagotavlja nadzorovane dimenzijske tolerance.

4 servo gnana leteča žaga za natančno rezanje na dolžino

Material je natančno razrezan na spletu na dolžine, ki jih zahteva naročnikov projekt. Hidravlična leteča žaga naredi čist, gladek rez, pri čemer se izogne ​​deformaciji prečnega prereza zaradi zmečkanin ali čezmernih robov.

5 Udaranje v končnem krogu

Luknje za vijake so preluknjane na obeh koncih profila, da olajšajo prekrivanje in vijačne povezave na kraju samem. Standardiziran razmik med luknjami odpravlja potrebo po dodatnem vrtanju med namestitvijo.

6 Končni pregled izdelka

1). Dejanska meritev višine preseka, širine prirobnice, mer ustnic in debeline stene za preverjanje skladnosti s specifikacijami naročila;

2). Pregled napak, kot so stranski lok, zvijanje ali poškodbe pocinkane prevleke; izdelki z napako so razvrščeni za predelavo.

7 Organizirano povezovanje in pakiranje

Z-grebeni enakega modela, debeline stene in dolžine so združeni skupaj. Lesene palete so zaradi zaščite postavljene na dno in pritrjene so identifikacijske nalepke, ki določajo model, debelino stene, posamezno dolžino, količino pošiljke in ustrezno ime projekta.

8 Hkratna predelava in pakiranje pomožnih komponent

Celotni kompleti pomožnih komponent se obdelujejo sočasno: vezne palice so izdelane z rezanjem okroglega jekla Φ10/Φ12, z valjanjem navojev na obeh koncih in z uporabo vročega cinkanja; oporniki so izdelani z rezanjem in obdelavo varjene cevi Φ32×2,0; in naramnice za napušč in gredice so izdelane z upogibanjem. Vse komponente so pocinkane, razvrščene in zapakirane v škatle ter poslane v isti seriji kot Z-grebeni.

9 Standardizirani postopki namestitve na kraju samem

1). Privarite in pritrdite vroče pocinkane gredice na zgornjo površino strešnih jeklenih nosilcev;

2). Prekrivajte konca Z-grebenov v zamaknjeni razporeditvi, vstavite in privijte vijake M12/M14, da oblikujete neprekinjen nosilni nosilec;

3). Namestite ravne in diagonalne vezne drogove, pri čemer uporabite oporne vložke za okrepitev bočne stabilnosti; za strešne dele z dolgim ​​razponom namestite opornike za napušč.

Ključne specifikacije delovanja

1 Specifikacije surovin

1). Razred materiala: Q235B vroče pocinkan jekleni trak

2). Standard cinkanja: ≥80 μm za standardna celinska območja; ≥120 μm za obalne regije in kemične industrijske cone

3). Standardne debeline sten: 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm; 3,0 mm različica za težke obremenitve je na voljo na zahtevo

4). Mehanske lastnosti: Meja tečenja ≥235 MPa; območje natezne trdnosti 375 MPa–500 MPa

2 Celoten obseg presečnih specifikacij (V × B × C)

Z140*50*20, Z160*50*20, Z180*60*20, Z200*70*20, Z220*75*20, Z250*75*20, Z280*80*20, Z300*80*20

Opomba za uporabo: jekleni izdelki z Z-predelom so priporočljivi izključno za uporabo na nosilnih strehah; uporaba kot stenske grede ni priporočljiva. 3 Referenca za teoretično težo enote običajnih modelov (kg/m)

- Z160×50×20: 2,0 mm ≈ 4,58 kg/m; 2,2 mm ≈ 5,03 kg/m

- Z180×60×20: 2,0 mm ≈ 5,21 kg/m; 2,2 mm ≈ 5,72 kg/m

4 Tehnične specifikacije za celotne komplete dodatne opreme

1. Palice: Φ10, Φ12 Q235 vroče pocinkano okroglo jeklo; na koncih so navite niti;

2. Oporni tulci: brezšivna jeklena cev Φ32 × 2,0;

3. Eave opornice (kolenske opornice): 1,8 mm–2,0 mm majhno jeklo C-prereza ali kotno jeklo; bistvene komponente za strehe z močnim vetrom;

4. Priključni dodatki: gredice iz vroče pocinkane jeklene plošče debeline 3,0–5,0 mm; pritrdilni vijaki so M12/M14 vroče pocinkani vijaki visoke trdnosti.

5 Izbirna merila glede na scenarij uporabe

1. Strehe z majhnim do srednjim razponom (razpon ≤ 15m): Z160×50×20, debelina stene 2,0 mm;

2. Tovarniške zgradbe z velikim razponom (18–30 m): modeli Z180 ali Z200, debelina stene 2,0–2,2 mm; povešene palice, nameščene čez celoten razpon; vzdolž strehe neprekinjeno nameščene opornice;

3. Obalna območja z močnimi vetrovi in ​​korozivnimi okolji: izberite 2,2–2,5 mm debelejše profile; zmanjšajte razdaljo med namestitvijo povešene palice; povečajte debelino pocinkane plasti na 120 μm.

6 Ključne strukturne značilnosti

Nagnjene prirobnice omogočajo prekrivanje od konca do konca, kar ustvarja neprekinjen strukturni sistem žarkov; za enake dimenzije prečnega prereza nudijo hladno valjani jekleni profili Z-profila vrhunsko upogibno odpornost v primerjavi z jeklom C-prereza, zaradi česar so primerni za vse projekte strešnih konstrukcij z velikim razponom in nagnjenimi jeklenimi konstrukcijami.

pogosta vprašanja

1. V: Kako naj razlikujem in izbiram med jeklom Z-prereza in jeklom C-prereza?

O: Za strehe s kratkim razponom (pod 15 m) in nosilne zunanje stene tovarne uporabite jeklo C-prereza; dajte prednost jeklu Z-profila za poševne strehe, tovarniške zgradbe z velikim razponom (nad 18 m) in okvirne strehe v vetrovnih območjih.

2. V: Kako je zagotovljena zaščita pred korozijo za jeklo Z-profilov v obalnih projektih?

O: Naročila za obalne regije so izdelana z uporabo vroče pocinkanih jeklenih trakov debeline 120 μm; vse komponente dodatne opreme, kot so obešene palice, gredne spone in nosilci za napušč, so podvržene istemu težkemu postopku galvanizacije, da se prepreči njihovo rjavenje pred glavnimi strukturnimi deli.

3. V: Ali ponujate rezanje po dolžini po meri in dobavljate celoten komplet dodatkov za pošiljanje?

O: Podpiramo rezanje na poljubno določeno dolžino. Celotno zbirko dodatkov – vključno z obešenimi palicami, oporniki, oporniki za napušč, grednimi zatiči in povezovalnimi vijaki – je mogoče prilagoditi posebnim tovarniškim razponom in zahtevam glede obremenitve vetra ter jih poslati skupaj v enem zabojniku.

4. V: Ali je jeklo Z-profila mogoče uporabiti neposredno kot stenske grede?

O: Ni priporočljivo; nagnjene prirobnice otežujejo poravnano montažo navpičnih stenskih plošč. Jeklo C-prereza je standardna izbira za nosilne stenske grede.
