Valovite jeklene strešne plošče za konstrukcijske zgradbe so najpogosteje uporabljeni materiali za strešne kritine v sistemih jeklenih konstrukcij. Ti izdelki uporabljajo vroče pocinkano jeklo ali jeklo, prevlečeno z Al-Zn, kot osnovni substrat, z barvnim zaščitnim premazom, prevlečenim z valjčkom, in oblikovanim v standardne profile s hladnim valjanjem. Celoten sistem obsega strešne plošče, pritrdilne elemente, izolacijske sloje, vodoodporne membrane, gredice in različne obrobne komponente, ki ustvarjajo celovit sklop, ki se razteza od nosilne podlage do površinske hidroizolacije, izolacije in končne obdelave robov.
Te plošče, ki jih odlikujejo majhna teža, visoka konstrukcijska učinkovitost in prilagodljive stopnje odpornosti proti koroziji, so primerne za standardna skladišča in tovarne ter prostorske okvirje z velikim razponom in ukrivljene mrežaste strehe. Zaradi ravnotežja med zmogljivostjo, stroški gradnje in dolgoročno vzdržljivostjo so prednostna izbira za projekte strešnih konstrukcij z jeklenimi konstrukcijami.

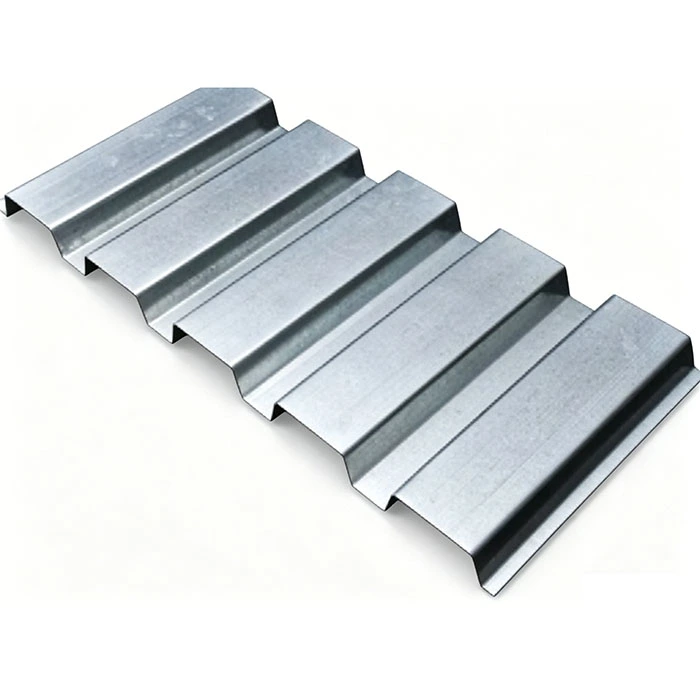

Strešne plošče iz valovitega jekla za konstrukcijske zgradbe kot zunanji sloj uporabljajo vroče pocinkano profilirano jeklo ali profilirano jeklo, prevlečeno z Al-Zn. V kombinaciji z izolacijskimi materiali, hidroizolacijskimi dodatki, pritrdilnimi elementi in obrobnimi komponentami so nameščeni na jeklene grede s prerezom C ali Z, da tvorijo popolno ograjeno strukturo strehe. Sistem zagotavlja bistvene funkcije, kot so tesnjenje strehe, hidroizolacija, toplotna izolacija in odpornost proti vetru, ter služi kot glavna rešitev za strešne kritine za lahke jeklene zgradbe, prostorske okvirje in projekte mrežastih lupin.
2.1 Glavni substrati vključujejo vroče pocinkano jeklo in jeklo, prevlečeno z vročim potapljanjem z Al-Zn; običajne specifikacije premazov vključujejo AZ150, AZ180 in AZ275.
2.2 Površina je opremljena z barvnim zapečenim premazom, ki je na voljo v treh vrstah premazov – poliester (PE), poliester visoke vzdržljivosti (HDP) in poliviniliden fluorid (PVDF) – izbran na podlagi okoljskih pogojev v zaprtih prostorih/zunanjih prostorih in zahtev glede odpornosti proti koroziji.
3.1 Standardne prekrivajoče se barvno prevlečene jeklene pločevine: Vključuje dva običajna profila – tip 840 in tip 900. Ti so pritrjeni z izpostavljenimi samoreznimi vijaki in se pogosto uporabljajo za standardne tovarniške zgradbe in skladišča.

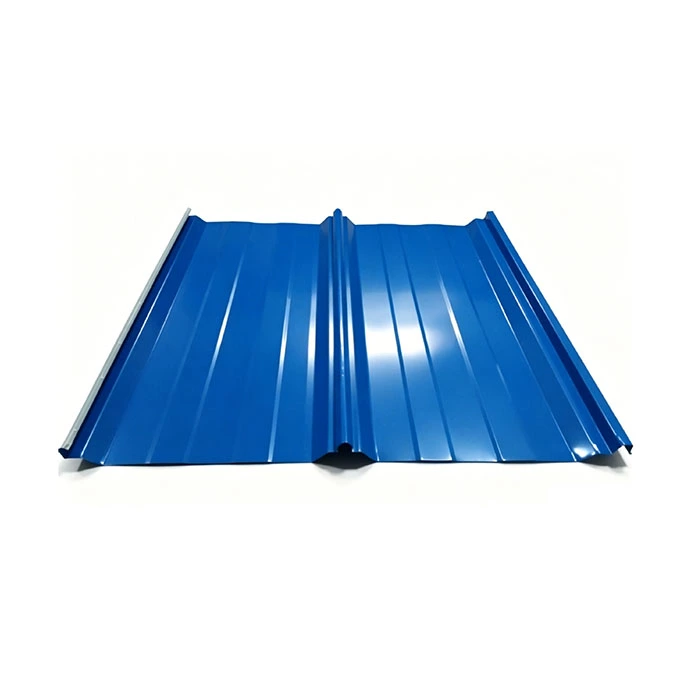

3.2 Stoječe strešne plošče: Vključuje tip 470 in tip 475. Te imajo način namestitve s skrito sponko brez vidnih vijakov in nudijo odlično hidroizolacijo; primerni so za velike razpone in ukrivljene strešne konstrukcije, kot so prostorski okvirji in mrežaste lupine.
1.1 840/900 Series Lap-Seam plošče: debelina plošče 0,4 mm–0,8 mm; ima stranske prekrivne spoje, pritrjene z izpostavljenimi samoreznimi vijaki.
1.2 470/475 serija plošč s stoječimi spoji: debelina plošče 0,6 mm–1,0 mm; uporablja moško-žensko prepleteno strukturo šiva, nameščeno s skritimi sponkami.
1.3 Priporočila za izbiro materiala: Za standardne projekte v notranjosti uporabite podlage, prevlečene z Al-Zn, s standardno poliestrsko barvo; za obalna ali kemično korozivna območja dajte prednost substratom Al-Zn (AZ275) s fluoroogljikovimi (PVDF) zaključnimi premazi.
2.1 Drsne skrite sponke: zasnovane posebej za stoječe spojne plošče; iz vroče pocinkanega jekla; prilagaja toplotno raztezanje in krčenje plošč.
2.2 Samorezni vijaki in vodotesne podložke: Uporabljajo se za pritrjevanje prekrivnih plošč; podložke so izdelane iz EPDM gume, ki zagotavlja dolgotrajno vodotesno tesnjenje.
2.3 Pomožni dodatki: slepe zakovice in butilni tesnilni trak; uporablja se za tesnjenje in ojačitev prekrivanj plošč in zaščitnih spojev, kar preprečuje kapilarno pronicanje vode.
Uporablja polipropilensko nepremočljivo zračno membrano, nameščeno med izolacijsko plastjo in valovitimi jeklenimi strešnimi ploščami za strukturne zgradbe; blokira vdor zunanje tekoče vode, hkrati pa omogoča uhajanje notranjih hlapov vlage, kar preprečuje navlaženost izolacije, rast plesni in poslabšanje toplotne učinkovitosti.
4.1 Izolacijske plošče iz kamene volne: debelina 50 mm–150 mm; ustreza standardom za negorljivo požarno varnost razreda A in zahtevam glede strupenosti dima; primerno za proizvodne delavnice, skladišča nevarnih kemikalij in objekte, ki so predmet strogih požarno varnostnih pregledov.
4.2 Odeje iz steklene volne: debelina 50 mm–150 mm; toplotna prevodnost ≤0,042 W/(m·K); ponuja odlično razmerje med ceno in zmogljivostjo; pogosto se uporablja v standardnih industrijskih stavbah iz lahkega jekla brez posebnih zahtev glede požarne varnosti. 4.3 Pomožni sestavni deli: Podporna mreža za izolacijo in posebne izolacijske sponke so razporejene prečno vzdolž gred, da preprečijo povešanje ali trganje fleksibilne izolacijske volne.
Za stavbe, ki so izpostavljene visoki vlažnosti - kot so tiste, ki vključujejo kuhanje v zaprtih prostorih, pranje ali vlaženje - je treba namestiti PE parno zaporo. Položena je preko gred in pod plastjo izolacije, da prepreči migracijo vročega, vlažnega zraka v zaprtih prostorih navzgor, s čimer prepreči obsežno kondenzacijo in kapljanje znotraj izolacijske plasti pozimi.
Nosilna podkonstrukcija uporablja vroče pocinkane jeklene gredice C-prereza in Z-prereza (specifikacije v razponu od C100–C250 in Z140–Z220), ki so privijačene na nosilce na jeklenih nosilcih ali zgornjih tetivah prostorskega okvirja. Pomožne komponente - vključno s palicami za povešanje gred, vodoravnimi oporniki in kolenskimi oporniki - se uporabljajo za omejevanje bočnega zvijanja gred in za upiranje prečnim obremenitvam vetra na streho.
Vključuje slemenske pokrove, obrobe dvokapnih robov, obrobe notranjih vogalov, zapirala napuščev in obrobe robov za dnevne svetlobne plošče, ki zagotavljajo celovito pokritost vseh strešnih spojev in vogalov (tako notranjih kot zunanjih). Sistem vključuje tovarniško izdelane jeklene žlebove z barvnim premazom ali žlebove iz nerjavečega jekla 304, povezane s PVC protikorozijskimi odtočnimi cevmi, pocinkanimi lijaki za deževnico in dilatacijskimi spoji, da tvorijo popoln, organiziran drenažni sistem.
Uporablja FRP (plastika, ojačana s steklenimi vlakni) ali PC (polikarbonatne) dnevne svetlobne plošče. Te plošče imajo profile, ki se popolnoma ujemajo z moduli strešnih plošč, kar omogoča brezhibno prekrivanje. Običajno so razporejeni na vsakih 2–3 polja, da zagotovijo naravno dnevno svetlobo za objekt in zmanjšajo porabo energije za umetno razsvetljavo.
Konfiguracija: 840-profil barvno prevlečena jeklena pločevina + enoslojna 50 mm steklena volna + jekleni gredi C120 + standardni barvno prevlečeni jekleni dodatki. Ta konfiguracija ponuja preprosto strukturo in nizke stroške; primeren je za začasna skladišča ali preproste skladiščne objekte za materiale, kot sta pesek in gramoz, kjer ni strogih zahtev glede toplotne izolacije ali požarne odpornosti.
Konfiguracija: Barvna jeklena strešna kritina modela 900 + 100 mm debela izolacija iz kamene volne + PE parna zapora + C/Z-prerez jeklenih gred + montažni žleb in sistem odtočne cevke. Ta sklop nudi uravnoteženo kombinacijo požarne odpornosti, toplotne izolacije in hidroizolacije. Primerna je za splošne industrijske tovarne v deževnih celinskih regijah in predstavlja najbolj razširjeno standardizirano rešitev do sedaj.
Konfiguracija: plošče s stoječimi spoji Model 470 + nepremočljiva zračna membrana + kamena volna 100–150 mm + vroče pocinkane drsne opore + celoten nabor obrob po meri in žlebovi iz nerjavečega jekla. Sistem nima izpostavljenih lukenj za pritrdilne elemente, omogoča toplotno raztezanje/krčenje ±25 mm in nudi vrhunsko odpornost na deformacije, močan veter in vdor vode. Strešne plošče iz valovitega jekla za strukturne zgradbe so primerne za prostorske okvirje in ukrivljene mrežaste lupinaste strehe z razponi nad 60 metrov.
Za standardne suhe kopenske projekte teža Al-Zn prevleke ni manjša od AZ150; za regije ob rekah z blagim kislim dežjem je izbran AZ180; za obalna območja s slanim pršenjem ali okolja s korozijo zaradi kemičnih hlapov se uporablja premaz AZ275 v kombinaciji s PVDF fluoroogljičnim zgornjim premazom za upočasnitev staranja barve.
Za jeklene dodatke, kot so gredi, skrite sponke in vezne palice, je debelina tovarniško nanesenega vroče pocinkanega premaza najmanj 80 μm. Odrezani robovi se popravijo na mestu uporabe s cinkovim premazom s hladnim pršenjem (z >95 % vsebnostjo cinka), da se prepreči širjenje rje z odrezanih površin.
Naklon strehe je zasnovan v razmerju 1:100–1:200, kar zagotavlja nemoten pretok vode po dolinah. Prekrivajoče se plošče uporabljajo spoj z dvojnim prekrivanjem, zatesnjen z butilnim trakom, medtem ko imajo plošče s stoječimi spoji mehansko zaporo brez perforacij; to odpravlja puščanje vode iz lukenj za pritrdilne elemente ali rež na izvoru, zaradi česar je sistem primeren za neprekinjeno močno deževje.
Z lastno težo le 0,05–0,12 kN/m² – manj kot ena dvajsetina teže betonske strehe – te plošče odpravljajo potrebo po ojačitvi primarnih jeklenih nosilcev, elementov prostorskega ogrodja ali neodvisnih temeljev stavbe; pri strehah z velikim razponom brez stebrov to neposredno zniža stroške primarne jeklene konstrukcije za 12–18 %.
Laki so na voljo v treh stopnjah vzdržljivosti: PE (poliester) za celinska območja (5–8 let garancije), HDP (visoko vzdržljiv poliester) za deževna območja (10–15 let) in PVDF (fluoroogljik) za obalna območja (20+ let). Prevleka Al-Zn (aluminij-cink) na substratu nudi pomanjkljive protikorozijske lastnosti, kar omogoča samodejno oblikovanje zaščitnega oksidnega filma na vseh poškodovanih območjih.
Montaža je v celoti suhomontažna; ni potrebe po negovanju betona, opažu ali mokrih opravilih, dela pa ne ustavijo temperature pod ničlo, dež ali sneg. Mehansko oblikovane plošče so nameščene neposredno na kraju samem, kar omogoča dokončanje 10.000 m² velike strehe v samo 15 delovnih dneh – kar je petina časa, potrebnega za betonsko streho.
Plošče podpirajo težo ene osebe za vzdrževanje; lokalizirano rjo ali poškodbe je mogoče odpraviti z zamenjavo posameznih plošč brez razstavljanja celotne strehe. Naknadna namestitev fotovoltaičnih nosilcev ali aksialnih ventilatorjev zahteva minimalno strukturno ojačitev, zaradi česar so stroški modifikacije zelo nizki. Zavržene plošče je mogoče 100 % reciklirati kot jeklo in jih je mogoče pretaliti in ponovno zviti.
Barvno prevlečena podlaga je negorljiva; v kombinaciji z izolacijo iz kamene volne razreda A izpolnjuje 0,5-urno stopnjo požarne odpornosti, zahtevano za industrijske objekte. Proizvodnja in namestitev ne ustvarjata gradbenih odpadkov, kar zmanjša emisije trdnih odpadkov za 90 % v primerjavi z betonsko streho in izpolnjuje mednarodne standarde certificiranja zelene gradnje.
Betonske strehe imajo visoko lastno težo in stroške temeljev, zahtevajo 3–6 mesecev mokre gradnje na gradbišču, jih ni mogoče upogniti, da bi se prilegali ukrivljenim mrežastim lupinam, in sčasoma trpijo zaradi nepopravljivih razpok in puščanja. V nasprotju s tem so te valovite jeklene strešne plošče za konstrukcijske zgradbe lahke, ponujajo kratke čase gradnje, jih je mogoče upogniti v prilagojene oblike in omogočajo preprosta popravila puščanja.
Medtem ko Al-Mg-Mn ponuja nekoliko boljšo vodoodpornost, je cena njegovega materiala na enoto več kot 40 % višja od cene barvno prevlečenega jekla, zaradi nižje trdote pa je nagnjen k udrtinam zaradi padajočih predmetov; pri standardnem vetrovnem tlaku in korozivnih pogojih se jeklo, prevlečeno z Al-Zn, obnese enako dobro, hkrati pa ponuja izjemno visoko stroškovno učinkovitost.
Glineni strešniki so pretežki za jeklene strehe z velikim razponom in so primerni samo za nizke opečno-betonske objekte; azbestne ploščice imajo slabo vzdržljivost in visoko krhkost ter so – zaradi okoljskih predpisov, ki prepovedujejo azbest – prepovedane v čezmorskih projektih, medtem ko je barvno prevlečeno jeklo popolnoma skladno in nudi vrhunsko odpornost na udarce.
Preverite izvirna poročila proizvajalca o materialih in poročila o preskusih cinkove prevleke za vroče pocinkane jeklene tuljave ali prevlečene z Al-Zn; uporabite merilnike debeline prevleke za naključne preglede vrednosti AZ na kraju samem in preglejte površino glede prask, praznin prevleke ali belih oksidacijskih madežev; vrniti neskladne surovine neposredno v jeklarno.
Za nalaganje tuljave na hidravlični odvijalnik uporabite mostni žerjav; odvijalnik splošči jekleni trak s konstantno hitrostjo, pri čemer uporablja fotoelektrični sistem za poravnavo, da ohrani odstopanje znotraj ±2 mm, kar preprečuje poševno ploskev med oblikovanjem.
Plošče s prekrivnim šivom so oblikovane z uporabo 12 kompletov valjev s 50 mm širino prekrivanja, ki je rezervirana na robu; plošče s stoječimi šivi uporabljajo 16 sklopov specializiranih oblikovalnih valjev za ustvarjanje prepletenih moških in ženskih spojev, kar zagotavlja zračnost šivov ≤0,3 mm.
Rezanje na določene dolžine na podlagi risb; standardne plošče (≤12m) se razrežejo za cestni transport, ekstra dolge plošče pa razrežejo na kose; odrezani robovi so razignjeni in razbremenjeni, da se prepreči prihodnja korozija na mestu reza.
Izmerite učinkovito širino pokritosti, višino rebra in debelino plošče ter na kraju samem preverite oprijem barvnega filma; plošče s stoječimi šivi so podvržene dodatnemu nateznemu testiranju šivov, da zagotovijo, da prepletena zmogljivost obremenitve vetra ustreza standardom.
Prozorna PE zaščitna folija je nanešena na površino plošče, da prepreči transportne praske; Strešne plošče iz valovitega jekla za strukturne zgradbe so križno povezane in nameščene na osnovne bloke iz masivnega lesa; specifikacije (vrsta profila, dolžina, ID projekta) so označene z razpršilom na zunanji strani; in za naročila pomorskega tovora se uporablja dodatna nepremočljiva raztegljiva folija.
Po rezanju barvno prevlečenih jeklenih glavnih tuljav se komponente, kot so slemenske kape, obrobe, žlebovi in končna zapirala, izdelajo s CNC-krivilnimi stroji; radiji krivin so standardizirani na trikratno debelino plošče, da preprečijo razpoke ali luščenje barve med krivljenjem.
Vroče pocinkani samorezni vijaki, EPDM podložke, drsni nosilci in tesnilni trakovi so posamično pakirani glede na vrsto in poslani v isti seriji kot strešne plošče, kar zagotavlja doslednost v premazih dodatne opreme in končnih barvah.
|
Vrsta plošče |
Efektivna širina |
Višina valov |
Metoda pritrditve |
|
840 Lap Panel |
840 mm |
35 mm |
Izpostavljeni samorezni vijaki |
|
900 Lap Panel |
900 mm |
25 mm |
Izpostavljeni samorezni vijaki |
|
470 Stoječa šivna plošča |
470 mm |
65 mm |
Skrita drsna podpora |
|
475 Stoječa šivna plošča |
475 mm |
65 mm |
Skrita fiksna podpora |
Razred podlage: TS280 (navadno območje), TS350 (območje z visokim pritiskom vetra)
Natezna trdnost: 380 ~ 520MPa
Koeficient toplotne razteznosti: 1,2×10⁻⁵/℃
Suhi film površinske barve: PE 20-25 μm, HDP 25-30 μm, PVDF 25-35 μm
Referenčna teža: 0,5 mm=4,0 kg/㎡, 0,6 mm=4,8 kg/㎡
Odpornost proti vetru: 0,55 ~ 1,0 kPa osnovni tlak vetra z Z ojačitvijo gredi
Razpon zdrsa drsne podpore: ±25 mm
Parameter kamene volne: gostota 100-150 kg/m³, ognjevarni razred A
Na podlagi lokalnih projektnih pogojev – vključno s pritiskom vetra, snežno obremenitvijo, korozijskim razredom in požarno varnostnimi kodami – nudimo brezplačne ustrezne rešitve za strešne profile, premaze in izolacijske plasti, s čimer zmanjšamo tveganje prihodnjih predelav, povezanih z vodotesnostjo ali odpornostjo proti vetru.
Posebna nepredušna embalaža, odporna proti vlagi, za pomorski tovorni promet vključuje vogalne ščitnike in ločevanje sekcijskih plošč za preprečevanje poškodb zaradi oceanske soli in deformacije površine.
Navodila za namestitev na daljavo v kitajščini in angleščini; garancija za premaz podlage 15 let za celinska območja in 8 let za obalna območja; garancija za zaključek barve glede na življenjsko dobo specifičnega premaza; in doživljenjsko dobavo nadomestnih dodatkov.
1 Ali je premaz s fluoroogljikom (PVDF) obvezen za obalne projekte?
Za mesta znotraj 5 km od obale ali v kemičnih industrijskih parkih je substrat AZ275 v kombinaciji s PVDF fluoroogljičnim zaključkom obvezen; za območja 5–20 km od obale z blagim slanim pršenjem se lahko za uravnoteženje stroškov in življenjske dobe uporabi substrat AZ275 s HDP (High Durability Polyester).
2 Ali se lahko strešne plošče iz valovitega jekla za konstrukcijske zgradbe uporabijo za ukrivljene strehe s prostorskim okvirjem?
Za ukrivljene strehe s polmerom, večjim od 50 m, se lahko v omejenem obsegu uporablja prekrita plošča tipa 900; za kompleksne ukrivljene površine z manjšimi radiji je obvezna plošča s stoječim šivom tipa 470, da se prepreči deformacija, razpoke ali puščanje na prekrivnih spojih.
3 Ali lahko izbiramo med parno zaporo in nepremočljivo zračno membrano?
Za notranje prostore, ki so nagnjeni k vlagi, uporabite parno zaporo, za zunanje prostore, ki so izpostavljeni dežju, pa vodotesno zračno membrano; v območjih z visoko vlažnostjo in pogostimi padavinami je treba vgraditi obe plasti, pri enostavnih suhih skladiščih pa lahko obe v celoti opustimo.
