Zaprte jeklene talne obloge za zgradbe

Zaprte jeklene plošče za talne obloge za stavbe kot profilirana jeklena plošča tretje generacije uporabljajo strukturo popolnoma zaprte votline z integriranimi strižnimi rebri. Lahko popolnoma nadomestijo spodnje natezne ojačitvene palice talne plošče, hkrati pa ponujajo tri glavne prednosti: odpravljajo potrebo po obsežnem opažu, omogočajo obešanje brez poškodb s spodnje strani in zagotavljajo inherentno visoko požarno odpornost. HAISHENG ponuja obsežen paket – vključno s ploščami, končnimi pokrovi, strojno opremo za vzmetenje in orodji za zaklepanje – učinkovito rešuje običajne konstrukcijske težave, kot so neujemanje komponent zaradi nabave po delih, neučinkovito varjenje čepov na mestu, poškodbe pocinkane prevleke med stropno montažo in dolgotrajno rjavenje ali razpoke plošč.

Opredelitev izdelka

1. Zaprte jeklene talne obloge za zgradbe (koda: YXB):

Trajna profilirana jeklena podlaga tretje generacije, izdelana iz vroče pocinkanih jeklenih trakov visoke trdnosti s hladnim valjanjem. Ima popolnoma zaprta rebra, ki se prepletajo, in vnaprej oblikovana rebra, odporna na striženje. Med gradnjo služi kot trajni opaž za vlite betone; med servisno fazo je jeklo v celoti vgrajeno v beton, da deluje kot primarna natezna ojačitev za spodnjo stran plošče, kar ustvarja kompozitno jekleno-betonsko nosilno konstrukcijo. Ta zasnova se razlikuje od rebernih struktur z odprtimi ali polodprtimi (zoženimi odprtinami).

2. Konvencija o poimenovanju modelov:

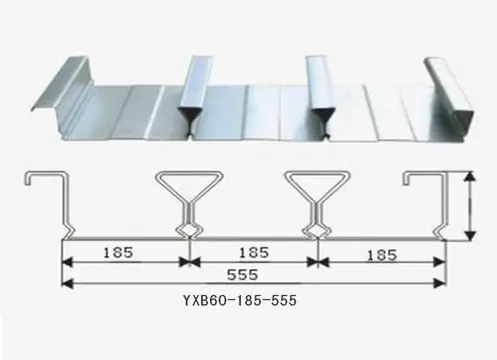

YXB - višina rebra - korak rebra - efektivna širina (mm)

Glavni standardni modeli:

YXB65-170-510, YXB65-185-555, YXB66-240-720 (trije prevladujoči profili na trgu)

3. Specifikacije osnovnega materiala

1) Osnovna plošča: S350GD/S420GD+Z visoko trdno vroče pocinkano jeklo; meja tečenja ≥350 MPa; standardne debeline: 0,75/0,8/1,0/1,2 mm (profili z zaprtimi rebri redko presegajo 1,2 mm).

2) Galvanizirana prevleka: Z120 g/m² za notranja območja; Z275 g/m² za vlažna obalna območja; standard za osnovni material: GB/T 2518.

3) Strukturne značilnosti: popolnoma ravno in zaprto dno; zapečatene reberne votline; prepleteni utori, odporni na striženje, na površini; beton popolnoma objame telo rebra; odpornost na lepljenje in strig je veliko boljša od profilov z odprtimi rebri.

4. Scenariji uporabe

Visoke poslovne stavbe, komercialni kompleksi, bolnišnice, podatkovni centri, platforme za težko obremenitev opreme in stropni projekti z gostimi komunalnimi cevmi.

5. Izbira in razvrščanje osnovnega materiala

Opombe o izbiri debeline plošče: talne obloge z zaprtim profilom nudijo visoko strukturno togost; debeline, ki presegajo 1,2 mm, se redko uporabljajo na kraju samem. Plošče 0,75/0,8 mm se uporabljajo za območja z nizkimi obremenitvami ali gostimi stropnimi obešanji; 1,0/1,2 mm plošče so standard za visoke projekte; posebej debele plošče so na voljo samo po naročilu (rok dobave 10 delovnih dni).

6. Rešitve pocinkanega premaza, ki se ujemajo z okoljskimi pogoji

- Suha notranja okolja: Z120g/m² dvostransko vroče cinkanje; projektna življenjska doba 28 let.

- Obalni (slani sprej) ali vlažni podzemni prostori: Z275g/m² obojestransko vroče cinkanje; odporen proti koroziji s kloridnimi ioni.

- Okolja s kemičnimi jedkimi sledovi: osnovni material, prevlečen z zlitino AZ150 Al-Zn; boljša odpornost na kisline in alkalije v primerjavi s standardnim vročim cinkanjem.

7. Tabela toleranc geometrijskih dimenzij za glavne profile

Celovit integriran sistem podpore

3.1 Standardni tovarniško dobavljeni dodatki

1. Posebne končne kape za talne obloge z zaprtim profilom: Vključuje končne kapice tramov in stranske robove; fiksna višina 65 mm; specifikacije cinkove prevleke se natančno ujemajo s ploščami za talne obloge. Namestitev na koncih nosilcev/plošč ni obvezna za čiste razpone ≤2,8 m, da se zmanjšajo stroški dela (ta izjema ne velja za plošče z odprtim profilom).

2. Komponente robov po meri: galvanizirani robovi tipa L in Z (debelina 0,6–0,75 mm); primeren za spremembe višine, previse plošč in robove okoli odprtin za opremo.

3. Materiali za tesnjenje spojev: tesnilni trakovi iz pene z zaprtimi celicami; vstavljen v stranske zaklepne spoje, da se prepreči puščanje betonske brozge.

3.2 Dodatki za strukturno povezavo na kraju samem

1. Strižni konektorji: zatiči s cilindrično glavo ML15 s keramičnimi obročki; Φ16 za plošče 0,75–0,8 mm; Φ19 za plošče 1,0–1,2 mm. Razmik med čepi za krove z zaprtim profilom se lahko poveča za 15 %; poraba jekla je manjša kot pri krovih odprtega profila.

2. Zaklepanje/pritrjevanje plošč: samorezni vijaki s prirobnico ST6.3 + profesionalne klešče za šivanje z zaprto palubo; namesto točkovnega varjenja se uporablja mehansko šivanje za zaščito pocinkane prevleke na površini plošče.

3. Nedestruktivni dodatki za vzmetenje: obešala z zaponkami v obliki lastovičjega repa; ni potrebno vrtanje ali varjenje - zaskočijo se neposredno v zaprte utore na dnu plošče. nosilnost ene točke ≥ 1,2 kN; združljiv z ognjevarnimi zračnimi kanali, nizkonapetostnimi kabelskimi policami in okvirjem visečega stropa.

3.3 Koordinacija ojačitve in betona

Za razliko od plošč z odprtim profilom, ki zahtevajo dvoslojno ojačitev, plošče z zaprtim profilom odpravljajo potrebo po neprekinjeni natezni ojačitvi spodnje plasti. Potrebna je samo ojačitev vrhnjega sloja HRB400 proti razpokam (za negativne upogibne momente) in radialna ojačitev okoli odprtin. Celotna poraba jekla se zmanjša za 25 %–40 %, vsi modeli ojačitev pa so v skladu z zahtevami za preverjanje CECS273.

3.4 Začasna podpora in vrhunska zaščita pred korozijo

1. Začasna podpora: Φ48 jeklene cevi; razmik med podporami je povečan za 0,6–0,8 m v primerjavi s ploščadmi z odprtim profilom enake debeline, kar odpravlja potrebo po odru za celotno površino za velike talne plošče.

2. Zaščita robov: potrošni material za plazemsko rezanje + barva za popravilo, bogata s cinkom; vsi odrezani robovi morajo biti prevlečeni z barvo, bogato s cinkom, da se prepreči prezgodnje rjavenje na odrezanih površinah.

Razlikuje se od talnih plošč z odprtim profilom in zmanjšano odprtino (lastovičji rep).

4.1 Glavne prednosti zaprtih jeklenih talnih oblog za zgradbe

1. Prihranki pri stroških zaradi dolgih razponov in konstrukcije brez opažev: Škatlasta zaprta votlina nudi vrhunsko upogibno togost. Plošča YXB65 debeline 1,0 mm omogoča nepodprto razdaljo do 3,4 m (v primerjavi z omejitvijo 2,5 m za krove z odprtim profilom), kar zmanjša stroške dela za najem odra in montažo za 62 % na 10.000 m² talne obloge.

2. Prihranek stroškov v celotnem postopku spuščenega stropa: spodnja stran je popolnoma ravna brez štrlečih reber, kar odpravlja potrebo po izravnavi s cementno malto. Nedestruktivna pritrdilna obešala preprečujejo poškodbe pocinkane prevleke in posledično rjavenje, s čimer skrajšajo urnik montaže stropa za 20 %.

3. Inherentno ognjevarno (prevleka ni potrebna): rebra so v celoti obdana z betonom; standardna debelina plošče 110 mm doseže požarno odpornost 1,5–2 uri. Projekti visokih stolpnic ne zahtevajo ognjeodpornih premazov, kar odpravlja stroške, povezane s specializiranimi pregledi požarne varnosti.

4. Vibracijska in deformacijska stabilnost: zaprti prečni prerezi ponujajo vrhunsko torzijsko odpornost in odpornost proti sesanju vetra v primerjavi z odprtimi trapeznimi profili; dolgotrajne vibracije iz strojnih prostorov ali strešnih plošč ne bodo povzročile površinskih vdolbin ali razslojevanja jekla.

5. Nizko puščanje na kraju samem in izguba materiala: Dvojno preprečevanje puščanja prek mehanskega zaklepanja in tesnilnih trakov ima za posledico stopnjo izgube betona na kraju samem <1 %, veliko nižjo od 8 %–12 % stopnje izgube, povezane z odprtim profilom.

4.2 Pomanjkljivosti in popravne rešitve na kraju samem

1. Višji stroški na enoto za primarne materiale: Pri enaki debelini in višini rebra je razvita širina surovine večja, kar ima za posledico višje stroške na kvadratni meter v primerjavi z odprtim profilom. Rešitev: prihranki pri armaturnem jeklu, gradbenih odrih in odprava protipožarnih premazov povzročijo 8–12-odstotno znižanje skupnih stroškov civilne gradnje.

2. Težave pri rezanju velikih odprtin: Zaprta notranja votlina preprečuje neposredno rezanje velikih odprtin s plinom. Rešitev: Tovarniška predizdelava odprtin za opremo, le z manjšimi odprtinami za cevovode/vode, narejenimi na kraju samem.

3. Nizka učinkovitost varjenja čepov: Omejen delovni prostor v votlini podaljša čas, potreben za varjenje vsakega čepa, za 12 %. Popravni ukrepi: HAISHENG zagotavlja predhodne risbe postavitve in optimizira postavitev čepov za izboljšanje učinkovitosti gradnje.

4.3 Primerjalna tabela končne izbire za tri vrste krovov

- Odprta paluba: stroškovno občutljivi projekti, velik obseg komunalnih prodorov, notranji medetaži z razponi ≤2,5 m.

- Zaprt krov: visoke javne zgradbe, podatkovni centri; ne potrebuje opažev; visoke zahteve glede požarne odpornosti; projekti spuščenih stropov velikih površin.

- Razmaknjen sklop: uravnoteženi stroški in zmogljivost; mala do srednja nakupovalna središča; komercialne talne plošče srednjega razpona.

Postopek nadzora kakovosti od konca do konca v celotni tovarni

5.1 Dvojno preverjanje surovin ob vstopu

- Preverjanje dokumentacije: preverjanje izvirnega materiala zaprtih jeklenih plošč za talne obloge za stavbe, potrdila iz jeklarne in poročil o preskusu adhezije cinka tretjih oseb; zavrnitev recikliranih ali ponovno pocinkanih jeklenih kolutov.

- Fizični pregledi na kraju samem: naključno vzorčenje 1 od vsakih 4 zvitkov za preverjanje tolerance debeline, nagiba traku (ukrivljenosti) in napak na prevleki (goli lise); v primeru neskladnosti se vrnejo celotne tuljave.

- Poravnava dovajanja: fotoelektrični avtomatski odvijalec za poravnavo nadzoruje odstopanje traku na ≤1 mm, kar preprečuje poševnost med oblikovanjem in zaklepanjem.

5.2 Predobdelava površine in lastniški postopek predprebijanja

- Specifično prebijanje strižnih ključev za zaprto palubo (postopka ni v proizvodnji z odprto palubo): Neprekinjeno prebijanje strižnih ključev v območju rebra z nadzorom tolerance ±0,3 mm, kar poveča površino spoja jeklo-beton za več kot 35 %; visokotlačno odstranjevanje prahu po luknjanju odstrani cinkovo ​​žlindro iz lukenj, da prepreči prihodnje praznine/odslojevanje betona.

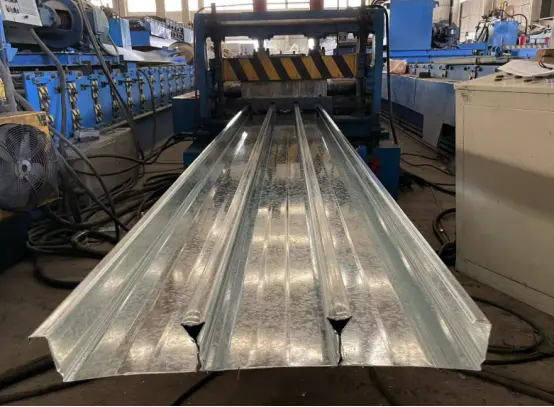

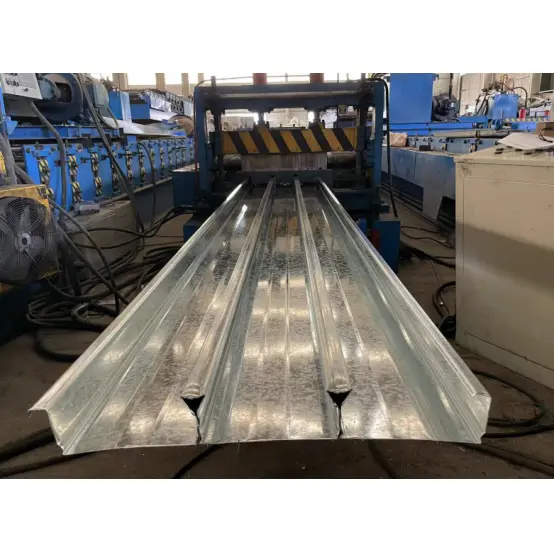

5.3 Tristopenjsko progresivno hladno valjano prepletanje

1. Predkrivljanje (1-6 valjev): izravnavanje osnovne plošče, predhodno oblikovanje kotov stene reber in odpravljanje upogibne napetosti.

2. Oblikovanje rebra (7-10 valjev): dvig višine rebra na konstrukcijske specifikacije in rezervacija dodatka za prepleteni pregib.

3. Zaprto zaklepanje (11-16 valjev): dvosmerno stiskanje z valji za notranji zaklepni šiv; razmak med šivi ≤0,2 mm, kar preprečuje prihodnje uhajanje vode ali razpoke.

- Spletni vizualni pregled CCD v realnem času: samodejno preverjanje dimenzij vsakih 30 sekund; neskladne plošče so samodejno zavrnjene in jim je onemogočeno nadaljevanje na naslednje stopnje.

5.4 Rezanje, končna obdelava in končni tovarniški pregled

- Rezanje z letečo žago: servo krmiljeno rezanje po dolžini; toleranca dolžine ≤±2mm za plošče do 12m; brez lomljenja cinkove plasti na odrezanih robovih; brez zvijanja robov.

- Vrhunska zaščita robov pred korozijo: Ročno odstranjevanje robov, ki mu sledi nanos barve za popravek, bogate s cinkom, na rezane površine – obvezen tovarniški postopek za talne obloge z zaprtimi rebri.

- Končni pregled šestih elementov: geometrijske mere, videz šiva, oprijem prevleke, upogibna zmogljivost, odpornost proti zdrsu in zaščita pred shranjevanjem; upogibni preskusni vzorci so naključno izbrani in poslani na testiranje vsakih 5.000 m².

Mehanski parametri

6.1 Mehanski parametri oddelka YXB65-170-510

6.2 Nepodprt čisti razpon in nosilnost

Serija YXB65: 0,8 mm = 2,6 ~ 3,0 m, 1,0 mm = 3,0 ~ 3,4 m, 1,2 mm = 3,4 ~ 3,8 m

Serija YXB50: 0,8 mm≤2,8 m, 1,0 mm≤3,2 m

Dovoljena enakomerna obremenitev (L=3,0 m): 9~11kN/㎡(moker beton + obremenitev konstrukcije)

6.3 Vzdržljivost sredice in požarni parametri

Odpornost proti zdrsu vmesnika: ≥18kN/m, brez delaminacije pri dolgotrajni uporabi

Požarna odpornost: 1,5 ~ 2,0 h brez ognjevarnega premaza

Življenjska doba: 30 let za premaz Z275 v obalnem okolju brez korozije

pogosta vprašanja

V1: Ali lahko zaprte jeklene talne obloge za zgradbe popolnoma nadomestijo spodnje armaturne palice?

O: Pod pogojem, da so v skladu s standardom JG/T363, se plošče z zaprtimi rebri iz osnovnega materiala S350GD (višina rebra 65 mm) lahko izračunajo kot 100 % primarne natezne ojačitve za ploščo, kar omogoča popolno odpravo neprekinjenih spodnjih armaturnih palic, ne da bi tvegali težave z odobritvijo risbe. Le kletne strešne plošče in strešne plošče, odporne na dviganje, zahtevajo majhno količino dodatne konstrukcijske spodnje ojačitve; standardne notranje talne plošče ne.

V2: Ali bo obešanje cevovodov na spodnji strani plošč z zaprtimi rebri poškodovalo strukturo plošče med prihodnjim vzdrževanjem?

O: Ne. Posebne sponke z lastovičjim repom se zaskočijo v zaprte utore na dnu plošče brez vrtanja lukenj ali ogrožanja pocinkane prevleke in nosilnega prereza jekla; cevovode je mogoče poljubno prestaviti ali odstraniti. Skladnost se ohrani za obremenitve enotočkovnega obešanja do 1,2 kN; obremenitve, ki presegajo to mejo, zahtevajo dodatne obešalne točke namesto ojačitve plošče.

V3: Kako je mogoče doseči dolgoročno zaščito pred korozijo za odrezane robove plošč z zaprtimi rebri v obalnih okoljih z visoko vlažnostjo?

O: Začetni sloj barve, bogate s cinkom, se nanese v tovarni; po rezanju na kraju samem je treba nanesti drugi sloj cinkanega premaza s hladnim pršenjem (navadna barva proti rjavenju je prepovedana). Poleg tega morajo biti konci plošč, ki se prekrivajo z jeklenimi nosilci, zatesnjeni proti koroziji, da se prepreči vdor vlage v votline reber; to tesnjenje je mogoče pregledati sočasno s protikorozijsko zaščito glavne jeklene konstrukcije.

V4: Kako je mogoče popraviti hladne zvare glede na omejen prostor za varjenje čepov?

O: Zaprti vrhovi reber omejujejo kot varilne pištole, kar ima za posledico stopnjo nepopolnega zlitja približno 3 %–5 %. Sanacijski ukrepi: Zamenjajte kratke keramične nastavke in prilagodite parametre varilnega toka; čepe s hladnimi zvari (nepopolno zlitje) je treba odstraniti in ponovno zvariti – varjenje z zaplatami za ojačitev je prepovedano.

V5: Na kateri točki se skupni stroški talnih oblog z zaprtim in odprtim profilom izenačijo?

O: Kritina z zaprtim profilom ponuja nižje skupne stroške za projekte, ki izpolnjujejo naslednja merila: en razpon > 3 m, površina spuščenega stropa > 70 % skupne površine in zahteve glede požarne odpornosti ≥ 1,5 ure. Čeprav je cena na enoto primarnega materiala višja, prihranki pri gradbenih odrih, protipožarnem premazu, izravnavi stropa in armaturnem jeklu povzročijo skupno znižanje stroškov za 8–12 %; Nasprotno pa odprti profil ponuja boljšo stroškovno učinkovitost za medetažne aplikacije z majhnim razponom.
