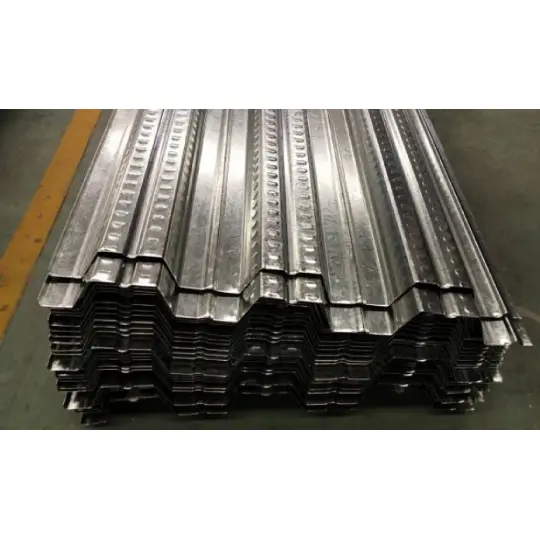

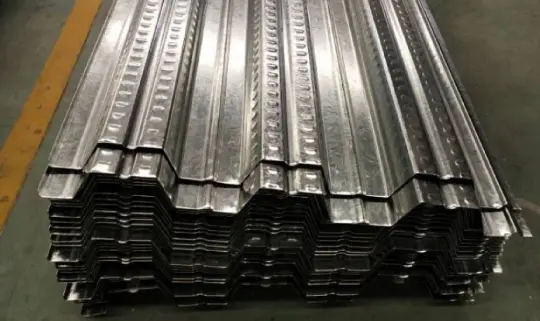

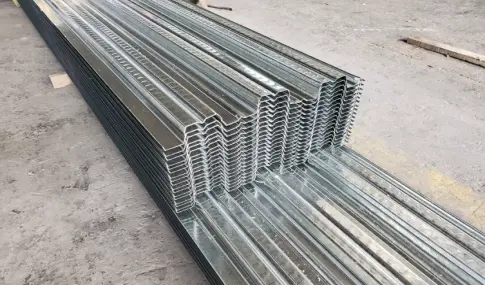

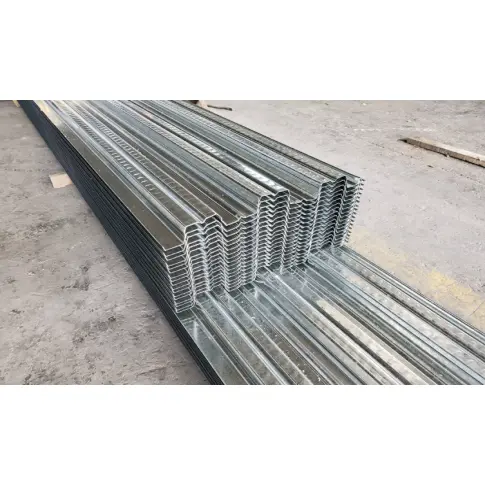

Odprte jeklene obloge za tla

HAISHENG proizvaja te odprte jeklene plošče za talne obloge z 12 popolnoma avtomatiziranimi linijami za hladno valjanje. Izdelane iz vroče pocinkanega jeklenega traku imajo plošče dvojno funkcijo trajnega opaža in natezne armature za talne plošče. Zagotavljamo integrirano dobavo šestih kategorij gradbenih dodatkov, s čimer učinkovito rešujemo štiri pogoste boleče točke: razdrobljena nabava, neujemanje specifikacij, puščanje betona na mestu in pomanjkljivo varjenje čepov. Veseli bomo vaših povpraševanj in naročil.

Skladnost izdelkov in sledljivost

1. Nacionalni standardi za proizvodnjo plošč:

GB/T12755 (proizvodna toleranca za profilirano jekleno pločevino); GB/T13912 (testiranje kovinskih cinkovih prevlek)

2. Nacionalni standardi za sprejem gradnje na kraju samem:

GB50018 (Kodeks za načrtovanje jeklenih konstrukcij); GB50205 (Kodeks za sprejem kakovosti gradnje jeklenih konstrukcij)

3. Nacionalni standardi za pocinkane osnovne materiale:

GB/T2518 (Jeklena pločevina in trak, prevlečen s kontinuiranim vročim potapljanjem v cinku in cinkove zlitine)

Merila za izbor

1 Izbira razreda osnovnega materiala (na podlagi zahtev)

Izbira debeline plošče: standardna civilna uporaba (0,8–1,0 mm); Splošna težka obremenitev (1,2 mm); Izjemno težka (1,5 mm). Debeline nad 1,5 mm niso na zalogi in zahtevajo naročilo po meri (rok dobave 12 delovnih dni).

2 Konfiguracija pocinkane prevleke (območje za zaščito pred korozijo)

1. Kopenska suha območja: dvostransko cinkanje (80–120 g/m²); 20-letna življenjska doba zasnove.

2. Obalna območja/območja s soljo: obvezno dvostransko vroče cinkanje (275 g/m²); preprečuje belo rjo na površini plošče za 3 leta.

3. Kislinska/alkalna kemijska področja: močno cinkanje (450–600 g/m²); zahteva sekundarno zaščito z ognjevarnimi in protikorozijskimi zaključnimi premazi.

3 Zahteve glede debeline betonske prevleke

Enakomerno izlivanje 100 mm je strogo prepovedano; debelina mora biti določena s profilom plošče: vrh serije YX51 ≥101 mm; Serija YX76/75 ≥126 mm. Nezadostna debelina neposredno vodi do razpokanja plošče in prevelikega upogiba.

4 scenariji uporabe za štiri glavne profile plošč

Integrirana dostava na enem mestu

Za razliko od dobaviteljev, ki ponujajo samo odprte jeklene plošče za talne obloge, HAISHENG zagotavlja celoten paket – plošče in vso dodatno opremo – iz ene tovarne. To zagotavlja ujemanje dimenzij brez napak in odpravlja težave, kot je puščanje betona, ki ga povzroča nezdružljivost med dodatki, ki so nabavljeni na trgu, in profili plošč.

1 Glavne specifikacije talnih oblog

- Standardne dolžine zalog: 6/9/12m; prilagojene dolžine, ki presegajo 15 m, zahtevajo segmentiran transport.

- Obvezne zahteve za prekrivanje: konci krova morajo segati ≥50 mm na zgornjo prirobnico jeklenega nosilca; nepooblaščeno krajšanje dolžine kroga na kraju samem je prepovedano in predmet obveznega pregleda.

- Klasifikacija profila: srednje rebro (51 mm) za civilno uporabo; visoka rebra (75/76 mm) za težko industrijsko uporabo; ne mešajte vrst.

2 sidrni sistem s strižnimi čepi

- Material zatiča: specializirano strukturno jeklo ML15 (preprečuje lomljenje zaradi utrujenosti, ki je običajno pri navadnih zatičih iz ogljikovega jekla).

- Ujemanje specifikacij: pari YX51 s čepi φ16×80; YX76 pari s čepi φ19×90; navzkrižno mešanje modelov je strogo prepovedano.

- Gradbeni dodatki: Celotni paketi najema vključujejo keramične obroče in inverterske stroje za varjenje čepov; obvezna razdalja med čepi ≤600 mm.

3 Tesnjenje robov in preprečevanje puščanja fugirne mase

- Končna zapirala: Posebni modeli za profile 51/76; iz pocinkanega jekla, ki se ujema s podom; izdelava na kraju samem z uporabo pločevine je prepovedana (zaradi nevarnosti rje/odstopitve).

- Robni obrobe v obliki črke L: Za tesnjenje konzolnih plošč, odprtin dvigal in prezračevalnih jaškov.

- Tesnjenje rež: butilna tesnilna masa; primeren za 0–5 mm reže med ploščami; odporen na alkalnost betona.

4 dodatki za pritrditev in ojačitev

- Primarna pritrditev: točkovno varjenje s polnim prebojem na koncih; točkovno varjenje za čepe; prepleteni stranski šivi v kombinaciji s prekinjenim točkovnim varjenjem v intervalih 500 mm.

- Lokalna ojačitev: φ4,8 pocinkani samorezni vijaki; uporablja se samo za ojačitev odprtin, vogalov ali upogibnih točk; ne za primarno strukturno fiksacijo.

5 Standardizirana shema ojačitve za vliti beton

- Glavna ojačitev zgornje plasti proti razpokam: Φ10–Φ12 @ 200–250 mm; neprekinjena postavitev vzdolž razpona za preprečevanje površinskih razpok zaradi krčenja.

- Prečna distribucijska ojačitev: Φ8 @ 250 mm; nameščen pravokotno na glavno ojačitev za razpršitev koncentriranih obremenitev. Posebna ojačitev: dodana radialna ojačitev na odprtinah; Jeklena mreža φ6, položena na tla z velikimi obremenitvami za zmanjšanje posedanja plošč v prihodnosti.

6. Specifikacije za namenske začasne podpore za talne obloge z odprtimi rebri

- Prag sprožitve podpore: pritrditev je obvezna za čiste razpone >2,5 m; izjeme niso dovoljene.

- Vrste nosilcev: jekleni nosilci portalnega okvirja (za hitro namestitev); jekleni cevni odri s polnim poljem (za zelo velike razpone).

- Merila za odstranitev: Odstranitev je dovoljena šele, ko preskusni vzorci betona, utrjenega na terenu, dosežejo 75 % projektirane trdnosti in je izmerjena deformacija ≤L/250.

Primerjalna analiza med kategorijami

I. Temeljne diferencirane prednosti

1. Nižji stroški nabave surovin: Za enako debelino plošče in višino reber odprte jeklene plošče za tla potrebujejo 12–18 % manj materiala (širina v raztegnjenem stanju) in nudijo večjo pokritost na tono, kar zmanjša proračun za glavni material za talne obloge velikih površin za 7–11 %.

2. Brez stroškov odpiranja na kraju samem: odprti rebrni kanali odpravljajo potrebo po specializiranih orodjih za rezanje lukenj; odprtine za pripomočke in opremo je mogoče izrezati s plinskim rezanjem. Dobro se prilagajajo nepravilnim ali ukrivljenim tlorisom, pri čemer stopnja izkoriščenosti odrezkov doseže do 92 %.

3. Visoka stopnja prehodnosti pri varjenju čepov: Neovirana rebra omogočajo navpično pozicioniranje varilne pištole, kar dosega 99-odstotno stopnjo prehodnosti (v primerjavi z >15-odstotno stopnjo predelave pri hladnem prekrivanju/nepopolnem zlitju pri ploščah z zaprtimi rebri).

4. Močna stabilnost betonskega bloka: trapezoidna odprta rebra ustvarjajo učinek vdolbine in čepa, kar poveča trdnost betonske vezi za 23 % in preprečuje razslojevanje jeklenega betona med potresnimi dogodki.

5. Zmanjšana obremenitev glavne konstrukcije: 8 % manjša lastna teža za isto pokrito območje omogoča manjše prereze jeklenih nosilcev in stebrov, kar zmanjša skupno porabo konstrukcijskega jekla za 3 %–5 %.

6. Priročno vzdrževanje po namestitvi: odprta spodnja rebra omogočajo neposredno namestitev obešalnih palic in stropnih obešalnih točk, ne da bi poškodovali pocinkano prevleko plošče.

7. Kratki dobavni roki: preprosta struktura matrice za valjanje omogoča proizvodne hitrosti 8–15 m/min; velika zaloga zagotavlja dostavo polnega tovornjaka v 3 dneh.

II. Tri objektivne pomanjkljivosti in strategije ublažitve

1. Omejen nepodprt razpon: Največji nepodprti razpon je le 2,4 m. Ublažitev: vnaprej načrtujte začasne podpore; HAISHENG nudi brezplačne podporne risbe postavitve.

2. Šibka požarna odpornost: ocena gole plošče je 0,25 h; ocena kompozitne plošče je 1,0–1,5h. Ublažitev: Nanesite 10 mm debel ultra tanek ognjevarni premaz na površino plošče, da izpolnite zahteve za požarno varnost razreda II.

3. Slaba spodnja estetika: Rebrasti profil zahteva spuščen strop za prikrivanje. Ublažitev: Dobavite kanale za stropne obloge po meri, zasnovane za profil rebra, da skrajšate razpored namestitve stropa.

Tovarniški proces kontrole kakovosti od konca do konca

1. Dvojno preverjanje vnosa surovin

- Preverjanje dokumentacije: preverite originalne certifikate o materialu za mlin in poročila o preskusih pocinkane prevleke tretjih oseb; zavrniti neizsledljive ohlapne tuljave.

- Vzorčenje na kraju samem: naključno vzorčite 1 od vsakih 5 kolutov odprtih jeklenih plošč za talne obloge, da preizkusite mejo tečenja in težo cinkove prevleke; zavrnite tuljave z valovitimi robovi ali pregibom (ukrivljenostjo).

- Predhodno rezanje: izrežite širino surovega materiala v skladu s posebnim profilom plošče, da preprečite neporavnanost profila med oblikovanjem.

2. Natančna kontrola med oblikovanjem proizvodne linije

- Postopek izravnave: večsmerno izravnavanje valjev 13–19 za odpravo notranje napetosti tuljave; ravnost površine se ohranja pri ≤2 mm/m.

- Valjanje: 18–26 sklopov progresivnih valjev za hladno oblikovanje pri sobni temperaturi; ničelna visokotemperaturna obdelava ščiti cinkovo ​​prevleko in preprečuje razslojevanje prevleke.

- Strogo upoštevanje nacionalnih toleranc: višina rebra ±1,0 mm, korak rebra ±1,5 mm, širina plošče ±2 mm; predmete, ki presegajo tolerance, zavržemo ali predelamo.

3. Rezanje in naknadna obdelava podrobnosti

- PLC krmiljeno rezanje z letečimi škarjami: napaka dolžine ≤2 mm za plošče do 10 m; kosi so brez zavihanih robov ali robov.

- Ročno brušenje: zgladite morebitno obrnjeno cinkovo ​​prevleko na odrezanih robovih, da preprečite prezgodnje rjavenje; istočasno odrežite ujemajoče se končne pokrove in obrobe robov iz iste serije, da zagotovite dosledne specifikacije cinkove prevleke.

4. 6 Obvezni tovarniški pregledi

Popoln pregled geometrijskih dimenzij; vizualni pregled videza površine plošče; vzorčenje za dvostransko težo pocinkane prevleke; test adhezije premaza z upogibanjem reber za 180°; preverjanje zvitosti posameznih plošč; preverjanje oznak modela in številke serije.

5 Shranjevanje, pakiranje in zaščita

Večplastno zlaganje po specifikaciji; pocinkane vogalne zaščite na koncih za preprečevanje poškodb pri transportu; 6-metrske plošče, povezane s 3 jeklenimi trakovi na snop; shranjeno v suhem notranjem skladišču z nadzorovano temperaturo, da preprečite izpostavljenost vlagi in "belo rjo", povezano s skladiščenjem na prostem.

Izmerjeni mehanski parametri in parametri vzdržljivosti

1 Parametri lastne teže in presečne togosti za glavne profile

2 Največji nepodprti razpon

Preizkusni pogoji: 120 mm vlitega betona; nosilnost konstrukcije 2,0 kN/m²; upogib ≤ L/180

- YX51: 0,8 mm = 2,1–2,3 m; 1,0 mm = 2,4–2,7 m; 1,2 mm = 2,8–3,0 m

- YX76: 1,0 mm = 2,8–3,2 m; 1,2 mm = 3,3–3,6 m (zgornja meja razpona za odprt profil)

3 Nosilnost, požarna odpornost in vzdržljivost

- Nosilnost servisne stopnje: Standardna tla 3,5–5,0 kN/m²; nosilnost do 8 kN/m² z debelejšo osnovo jeklo + beton

- Standardi upogiba: konstrukcija ≤ L/180; Storitev ≤ L/250

- Trajnost: 25–30 let (galvanizacija Z275 v normalnih notranjih okoljih)

- Stopnja požarne odpornosti: Kompozit jeklo-beton 1,0–1,5h; gola paluba 0,25 h

Quick Selection Guide for Procurement

1. Standardne poslovne zgradbe/notranji mezzanini: profil YX51-305-915 + osnovno jeklo 0,8/1,0 mm + strižni čepi φ16 + končna zapirala tipa YX51 + zgornja ojačitvena mreža; podpora celotnega razpona ni potrebna.

2. Težka skladišča/težke industrijske delavnice: profil YX76-344-688 + osnovna plošča 1,2/1,5 mm + strižni čepi φ19 + končna zapirala tipa 76 + dvoslojna, dvosmerna ojačitev + začasna podpora za celoten razpon.

pogosta vprašanja

1. V: Ali lahko odprte jeklene plošče za talne obloge za tla nadomestijo spodnjo natezno ojačitev talne plošče?

O: Lahko zamenjajo spodnjo natezno ojačitev pod pogojem, da ojačitev ustreza nacionalnim standardom; vendar zgornje ojačitve proti razpokam ni mogoče izpustiti in jo je treba posebej določiti v projektnih risbah.

2. V: Ali material za rezanje poškoduje pocinkano protikorozijsko prevleko?

O: Spletno rezanje z letečimi škarjami ne povzroči opeklin zaradi visoke temperature; surovo jeklo je razkrito samo na odrezani strani, barva, bogata s cinkom, ki je priložena pošiljki, pa omogoča popravke na mestu.

3. V: Kakšen je dobavni rok za medregionalno dobavo?

O: Standardni artikli iz zaloge so odpremljeni kot polni tovornjaki v 3 dneh; profili po meri trajajo 7–12 dni. Za glavne projekte jeklenih konstrukcij je na voljo neposredna dostava v večja mesta po vsej državi.
