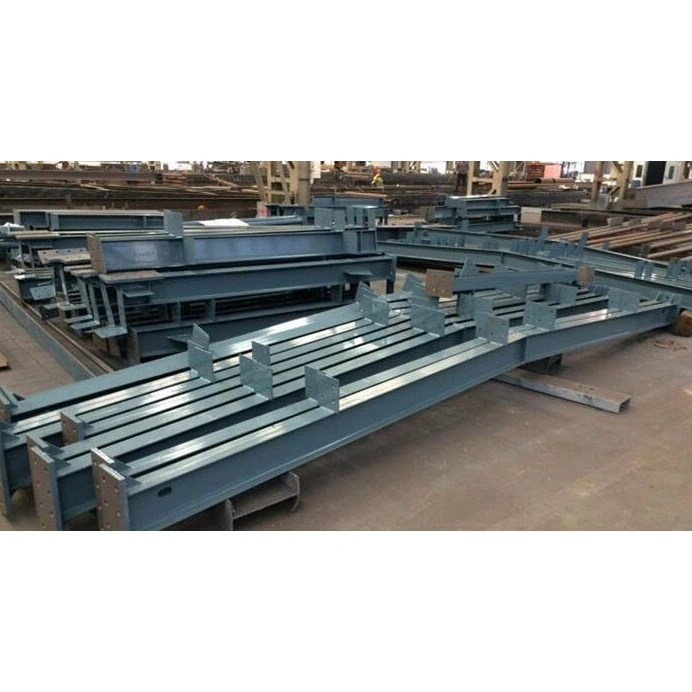

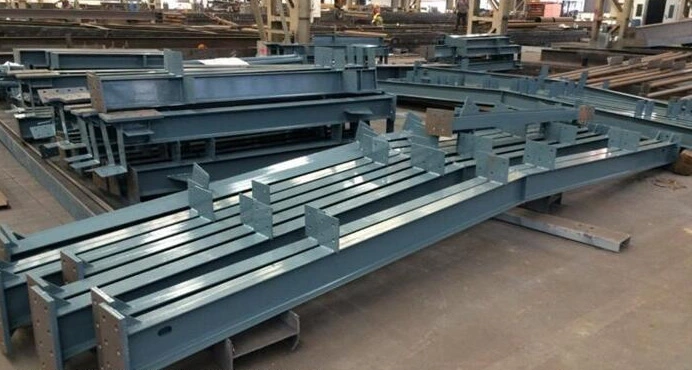

Jekleni nosilec H preseka za težke obremenitve

Jekleni nosilec H preseka za težke obremenitve je najpogosteje uporabljena horizontalna nosilna komponenta v jeklenih konstrukcijah. Za razliko od I-nosilcev, škatlastih nosilcev ali krožnih votlih odsekov, ki imajo prirojene strukturne omejitve, H-nosilci optimizirajo porazdelitev obremenitve s pomočjo posebne zasnove prečnega prereza prirobnice in mreže.

HAISHENG uporablja dvojni proizvodni model, ki združuje vroče valjano množično proizvodnjo z izdelavo varjenih plošč, pri čemer skrbi za vse, od standardnih artiklov na zalogi do prilagojenih težkih nosilcev in nosilcev s spremenljivim presekom. Naši izdelki so v celoti pripravljeni – vključno z varjenjem končne plošče, sestavom ojačitve, peskanjem razreda Sa2,5 in večslojnim premazom – kar odpravlja potrebo po končni obdelavi na mestu. Pripravljeni so na takojšnje dvigovanje in priključitev ter učinkovito obravnavajo tri glavne izzive pri nabavi za projekte v tujini: pomanjkanje varilcev na kraju samem, tesni časovni načrti gradnje in težave s prihodnjimi strukturnimi spremembami. So optimalna izbira za talne glavne nosilce in nosilce strešnega togega okvirja.

Klasifikacija izdelkov in pregled preseka

1. Razvrstitev in področje uporabe

- Vroče valjani H-nosilci: standardni profili, oblikovani z enim samim postopkom vročega valjanja v jeklarni, s fiksnimi merami in ozkimi tolerancami. Prednosti vključujejo hitro dostavo, nižje stroške na enoto in odsotnost preostale varilne napetosti. Vendar pa omogočajo le rezanje po dolžini (dimenzij preseka ni mogoče spreminjati) in so najprimernejši za standardne sekundarne nosilce industrijskih obratov z razponi ≤18 m in običajnimi obremenitvami.

- Varjeni H-nosilci: izdelani s sestavljanjem ločenih plošč in prirobnic z avtomatskim varjenjem pod praškom; vsi parametri, kot so višina preseka, širina prirobnice in debelina plošče, so popolnoma prilagodljivi. Z zmožnostjo izdelave nosilcev s spremenljivim prerezom (stožčasti nosilci) so glavna izbira za nestandardne projekte, ki vključujejo razpone >18 m, velike obremenitve žerjavov in zapletene strešne konstrukcije portalnega okvirja.

2. Standardizirano industrijsko presečno označevanje

- Formula za označevanje: H×B×tw×tf (splošno razumljivo v industriji brez dvoumnosti; združljivo z globalnimi standardi za pregled risb)

- Definicije parametrov: H = skupna višina grede; B = zunanja širina prirobnice; tw = debelina mreže; tf = debelina prirobnice

- Primer: H600×200×10×16 označuje višino nosilca 600 mm, širino prirobnice 200 mm, debelino traku 10 mm in debelino prirobnice 16 mm.

3. Razvrščanje materialov in primernost pri nizkih temperaturah

- Standardni ambientalni pogoji: Q235B, Q355B (pokriva 90 % globalnih notranjih in zmernih zunanjih projektov)

- Nizkotemperaturni/alpski pogoji: obvezno Q355NL (certificirano za udarno žilavost pri -20°C za preprečevanje krhkega loma; potrebno za projekte v Severni Evropi, Rusiji in Notranji Mongoliji)

Kontrolni seznam tovarniške dostave

1. Razvrstitev telesa nosilca

- Ravni nosilci s stalnim prečnim prerezom: jekleni nosilci H preseka za težke obremenitve z enotnimi dimenzijami; uporablja se za primarne in sekundarne nosilce v večnadstropnih okvirih in ploščadih opreme.

- Stožčasti nosilci s spremenljivim prerezom: večja višina na sredini razpona in stožčasti konci; posebej zasnovan za tovarniške strehe portalnega togega okvirja za zmanjšanje upogibnih momentov podpore in varčevanje z jeklom.

- Izjemno dolgi spojeni nosilci: montažni v segmentih za dolžine nad 12 m; vključuje vnaprej pripravljene poševne robove za sočelni zvar za spajanje na kraju samem z zvari razreda I.

2. Standardne komponente končne podpore

- Končne plošče z vijaki: debelina 16–40 mm; izbrano na podlagi podpornih reakcijskih sil; predhodno izvrtano za vijake visoke trdnosti; prednostna izbira za 90 % togih povezav med nosilci in stebri (brez vročih del na mestu).

- Varjeni poševni konci: poševni robovi v obliki črke V na obeh straneh prirobnic in lamel; uporablja se za visoke mega okvirje, ki zahtevajo varjenje s polnim prebojem na kraju samem.

- Podporni prečni ojačevalci: standardna funkcija v območjih najvišjega striženja pri nosilcih nosilcev; preprečuje lokalno upogibanje/sesedanje mreže pod nosilnimi obremenitvami; obvezni v skladu z nacionalnimi konstrukcijskimi standardi.

3. Pomožni objekti srednjega razpona

- Prečni ojačevalci srednjega razpona: nameščeni na točkah koncentriranih obremenitev opreme in navpičnih obremenitev žerjava za preprečevanje strižnega upogiba.

Povezovalne plošče sekundarnega nosilca: montažne in privarjene na glavni nosilec za zatične povezave s sekundarnimi nosilci, kar odpravlja potrebo po vrtanju ali rezanju na mestu.

Ojačitvene plošče za uporabne odprtine: obročasta ojačitev za odprtine v mreži (vodovodne, električne, protipožarna zaščita), da se prepreči zmanjšanje strukturne zmogljivosti zaradi izrezov.

4. Dvižne in začasne pomožne komponente

Montažna dvižna ušesa: tovarniško vnaprej nameščena za nosilce z velikim razponom, ki tehtajo nad 3 tone; izdelani za izračune dvižne konstrukcije; ad hoc varjenje dvižnih ušes na kraju samem je prepovedano.

Začasne pozicionirne spone: Uporabljajo se za poravnavo med montažo večsegmentnih nosilcev na kraju samem; po zaključku obrusite, da zagotovite gladkost površine.

5. Protikorozijska in ognjeodporna površinska obdelava

Splošna uporaba v zaprtih prostorih: peskanje Sa2.5 + epoksidni temeljni premaz, bogat s cinkom + vmesni premaz iz sljudnega železovega oksida + poliuretanski zaključni premaz; debelina suhega filma: 80–120 μm.

Ognjevarna območja: Dodaten nanos tankoslojnih ali debeloslojnih intumescentnih ognjeodpornih premazov za izpolnjevanje zahtev 1-urnega, 2-urnega ali 3-urnega pregleda požarne varnosti.

Obalna/kemično korozivna območja: Vroče cinkanje nadomesti barvni sistem; debelina cinkove prevleke ≥85 μm; odpornost proti koroziji s solnim pršenjem >18 let.

6. Potrošni material za namestitev in tovarniška dokumentacija sta priložena pošiljki

Potrošni material: visoko trdni vijaki razreda 8.8 in 10.9, ploščate podložke in poševne podložke; velikosti, da se ujemajo z luknjami na končni plošči, kar odpravlja potrebo po sekundarnem naročanju.

Inšpekcijska dokumentacija: originalni certifikati o kakovosti materiala, poročila o 100-odstotnem ultrazvočnem testiranju (UT) za zvare stopnje 1, 3D zapisi o preverjanju dimenzij in dnevniki edinstvenih ID komponent; vsa dokumentacija je primerna za čezmorsko carinjenje in notranje revizije lastnika.

Prednosti jeklenih nosilcev H preseka za težke obremenitve

1. obsežna upogibna redundanca; preprečuje prihodnje povešanje strehe in puščanje vode.

Prirobnice so skoncentrirane na zgornjem in spodnjem robu, kjer je upogibna napetost največja; modul preseka okoli močne osi daleč presega modul I-žarka enake teže. Preverjanje obremenitve potrjuje, da dolgotrajni navpični upogib standardnih strešnih nosilcev s 15-metrskim razponom ostaja pod mejo L/400, kar preprečuje običajne težave po gradnji, kot so deformacija strešnih gred, trganje hidroizolacijskih membran in puščanje strehe.

2. Lahka struktura zmanjša stroške temeljev in nizke gradnje

V primerjavi s škatlastimi nosilci z enakovredno nosilnostjo se lastna teža zmanjša za 22–30 %, s čimer se zmanjša navpična obremenitev, ki se prenaša na jeklene stebre in temelje. Ni potrebe po povečanju izoliranih dimenzij temeljev, kar neposredno zmanjša stroške za jekleno armaturo, beton in izkop zemeljskih del; zaradi tega je sistem zelo primeren za ojačitev in obnovo starajočih se industrijskih objektov.

3. Suha gradnja na kraju samem ustreza regijam s pomanjkanjem delovne sile

95 % izdelave vijačnih H-nosilcev je dokončanih v tovarni; Delo na kraju samem je omejeno na dvigovanje in pritrjevanje, kar omogoča namestitev 8–12 tramnih stebrov na dan. Ker certificirani visokotlačni varilci niso potrebni, sistem učinkovito obravnava vprašanja pomanjkanja varilcev in visokih stroškov dela, ki se pogosto pojavljajo na čezmorskih lokacijah v jugovzhodni Aziji in Afriki.

4. Utrujenost, veter in potresna odpornost primerna za dolgotrajne ciklične obremenitve

Preostale varilne napetosti so v celoti odpravljene s hidravličnim ravnanjem, kar omogoča konstrukciji, da vzdrži izmenične gibe mostnih žerjavov in ciklične bočne obremenitve močnih vetrov. V območjih seizmične intenzivnosti 8 niso potrebne dodatne bočne ojačitve, življenjska doba konstrukcije pa ustreza 50-letni načrtovani življenjski dobi.

5. Visoka združljivost za prihodnje spremembe zmanjša stroške prenove in širitve

Zasnova z odprto mrežo se izogiba zaprtim votlinam, kar omogoča namestitev nosilcev opreme, novih cevovodov ali strukturnih odprtin brez ogrožanja notranjega protikorozijskega premaza. To nudi znatne prednosti pred škatlastimi nosilci (ki nimajo notranjega dostopa) in okroglimi votlimi deli (kjer rezanje odprtin ogroža protikorozijsko celovitost), kar ima za posledico več kot 60-odstotno zmanjšanje stroškov za prihodnje modifikacije in širitve.

6. Dvojne proizvodne poti zagotavljajo prilagodljive in nadzorovane urnike dostave

Standardni vroče valjani nosilci so na voljo za odpremo v 3 dneh, medtem ko so varjeni nosilci spremenljivega prereza po meri dostavljeni v 12–18 delovnih dneh. Proizvodne metode je mogoče prilagodljivo preklapljati glede na nujnost projekta, kar pomaga preprečiti kazni, povezane z zamudami v urniku.

Horizontalna diferenciacijska analiza med kategorijami izdelkov

1. Strukturna diferenciacija nosilnosti

- v primerjavi z I-nosilci: I-nosilci imajo nagnjene notranje površine prirobnice, kar povzroča potrato materiala na robovih in visoko dovzetnost za bočno nestabilnost vzdolž šibke osi; v nasprotju s tem imajo H-nosilci vzporedne notranje in zunanje površine prirobnic, kar izboljša izkoristek materiala za 17 % in omogoča polaganje gred neposredno na prirobnice.

- v primerjavi s škatlastimi nosilci: škatlasti nosilci nudijo uravnoteženo dvosmerno togost, vendar trpijo zaradi prevelike lastne teže in nedostopnih notranjih votlin za odstranjevanje rje; H-nosilci imajo ločene močne in šibke osi, kar omogoča ciljno ojačitev togosti na eni strani in znižanje stroškov za 35 %.

- v primerjavi s tramovi s krožnim votlim prerezom (CHS): tramovi CHS zagotavljajo enakomerno togost v vseh smereh, vendar ne morejo podpirati ravnih talnih oblog na svojih zgornjih površinah; čeprav ponujajo nizko odpornost proti vetru, so neprimerni kot primarni talni nosilci in so običajno omejeni na uporabo v konzolnih krajinskih strukturah.

2. Razlikovanje v spojni konstrukciji

- Povezave med nosilci in stebri: tri izpostavljene ploskve omogočajo univerzalno uporabo treh vrst povezav - končne plošče z vijaki, zvarjeni spoji z utori in prekrivni spoji z nosilci (korbel) - kar ponuja najvišjo raven standardizacije v industrijskih risbah.

- Spoji sekundarnih nosilcev: Ravna mreža glavnega nosilca omogoča vertikalno varjenje povezovalnih plošč z nadzorovano pravokotnostjo; nasprotno pa povezovanje z ukrivljenimi površinami (kot so okrogle ali kvadratne cevi) pogosto vodi do ekscentrične obremenitve.

- Izdelava spremenljivega preseka: oblikovanje se doseže preprosto z rezanjem mreže; stroški izdelave na enoto so le 40 % stroškov škatlastih nosilcev s spremenljivim presekom.

3. Razlikovanje v korozijski zaščiti in vzdrževanju

- Zaščita pred korozijo: Brez zaprtih votlin; peskanje in barvanje zagotavljata popolno pokritost brez slepih lis, kar odpravlja tveganje notranjega nabiranja vode in rjavenja.

- Vzdrževanje in pregled: stanje zvarov in rje je mogoče vizualno pregledati od zunaj brez endoskopov, zaradi česar je vzdrževanje izjemno preprosto.

4. Zaključki končnega izbora

- Jekleni nosilci H preseka za težke obremenitve: večnadstropne tovarniške zgradbe, portalne strehe s togimi okvirji in betonski kompozitni talni sistemi.

- Škatlasti nosilci: veliki projekti s težkimi obremenitvami z razponi >36m ali nosilnostjo žerjava ≥50t.

- Okrogli cevni nosilci: Arhitekturne značilnosti fasade in majhni konzolni nadstreški.

- I-nosilci: začasni enostavni nosilci in razni sekundarni strešni nosilci.

Desetstopenjski standardiziran proces množične proizvodnje

1. Pregled vhodnih surovin

- Vroče valjani profili: preverite certifikate o materialu valjarne, ponovno izmerite debelino trakov in prirobnic ter preverite površinske laminacije ali razpoke.

- Surove jeklene plošče: sploščenje za odpravo upogibanja, ki ga povzroča kotaljenje, in ponovno merjenje ravnosti; neustrezne tablice takoj vrnemo.

2. CNC natančno rezanje

- Vroče valjani nosilci: Rezanje s CNC žagami, z 2 mm rezerve za krčenje pri varjenju.

- Varjeni tramovi: stroji za plamensko rezanje se uporabljajo za ločeno rezanje trakov in prirobnic; pri mrežah s spremenljivim prerezom so rezani ukrivljeni prehodni poševniki.

3. Montaža na šablone

Specializirane fiksne šablone zagotavljajo omejitve pozicioniranja, ohranjajo odstopanje pri centriranju traku znotraj 2 mm in zagotavljajo hkratno navpično poravnavo obeh prirobnic; spenjalno varjenje zavaruje sklop, da se prepreči neporavnavanje.

4. Dvostransko avtomatsko varjenje pod praškom (SAW)

Enostransko korensko varjenje → obračanje obdelovanca in dolbenje/čiščenje korena → popolno varjenje na hrbtni strani, da se odpravi nepopolna koreninska penetracija; kritični zvari glavnega žarka so podvrženi 100-odstotnemu ultrazvočnemu testiranju (UT) v skladu s standardi stopnje I.

5. Hidravlična korekcija varilnih napetosti

Za obravnavo zvijanja prirobnice navznoter in bočnega upogibanja nosilca se uporabljajo metode dvojne korekcije z uporabo ravnalnikov za prirobnice in ravnalnikov žarkov, da se odpravijo notranje varilne napetosti in prepreči kasnejša vzmetna deformacija.

6. Sestavljanje in varjenje pomožnih komponent

Natančno označevanje postavitve na podlagi risb; zaporedno varjenje ojačitev ležajev, sekundarnih nosilcev, grednih čepov in končnih plošč, s strogim nadzorom nad deformacijo pri varjenju.

7. Natančna CNC izdelava lukenj

Luknje za vijake visoke trdnosti so oblikovane v enem prehodu s pomočjo 3D CNC vrtalnih strojev (toleranca premera lukenj ±0,3 mm); različne procesne luknje se izrežejo s plazmo in nato odstranijo robove.

8. Površinska obdelava končnega izdelka

Brušenje zvarov, brizganja in sledi rezanja; označevanje številk sestavnih delov in višine osi za lažje dviganje in poravnavo na mestu.

9. Odstranjevanje rje in večslojni premaz stopnje Sa2.5

Celotno površinsko odstranjevanje rje s prehodnim peskalnim strojem, pri čemer se doseže površinska hrapavost 40–75 μm, da se zagotovi oprijem barve; slojevito nanašanje temeljnega premaza, vmesnega premaza in zaključnega premaza z dodatnim ognjeodpornim premazom, ki se nanese v označenih protipožarnih območjih.

10. Končni pregled, pakiranje in odprema

Preverjanje ravnosti, dimenzij preseka in debeline barvnega filma; zbiranje popolnih zapisov o nadzoru kakovosti; pakiranje po čezmejnih standardih z uporabo raztegljive folije, odporne proti dežju, in lesenih palet.

Dodatek: Poseben postopek za nosilce s spremenljivim prerezom

Rezanje nepravilnih stojin → montaža na profilne šablone → poševno sočelno varjenje → celotno sekundarno ravnanje; vsi ostali postopki so enaki tistim za standardne nosilce.

Celoviti parametri tehnične zmogljivosti

1. Tolerance geometrijske obdelave končnega izdelka

- - Vzdolžna ravnost telesa nosilca: ≤L/1000 (kjer je L skupna dolžina nosilca)

- Bočna navpičnost prirobnice: ≤B/100 (kjer je B širina prirobnice)

- Dimenzijsko odstopanje preseka (dolžina/širina): ±2–3 mm

2. Mehanske lastnosti osnovnega materiala (jekleni nosilec H preseka za težke obremenitve)

Opomba: Q355NL s kvalificiranim nizkotemperaturnim preskusom udarca se sprejme za nizkotemperaturna gradbena območja.

3. Implicitni strukturni parametri

- Upogibna odpornost na močne osi: vodilni modul preseka okoli osi X v panogi; zmanjša porabo jekla za določeno obremenitev

- Porazdelitev strižne sile: koprena nosi 100 % navpične strižne sile; prirobnice ne prispevajo k strižni odpornosti, kar ima za posledico jasne meje obremenitev, ki poenostavijo strukturno preverjanje

- Koeficient odpornosti proti vetru: 1,3–1,5 (nižji od škatlastih nosilcev, vendar višji od krožnih votlih profilov); nudi uravnoteženo prileganje za zmerna obalna območja obremenitve z vetrom

- Bočna stabilnost: zgornja prirobnica je neposredno povezana s talnimi ploščami ali gredi, kar odpravlja potrebo po dodatnem bočnem oporo in poenostavlja strukturne risbe

4. Pregled zvara in standardi sprejemljivosti

- Zvari stopnje I: spoji glavnega nosilca in nosilni zvari na nosilcih; Zahtevano je 100 % ultrazvočno testiranje (UT); standard brez napak

- Zvari stopnje II: Sekundarni zvari za ojačitve in povezovalne plošče; 20 % pregled naključnega vzorca; trdnost zvara ne sme biti nižja od trdnosti osnovnega materiala

5. Specifikacije povezave

- Vijaki visoke trdnosti: stopnja 10.9 je prednostna za toge povezave med nosilci in stebri; Stopnja 8.8 se uporablja za sekundarne zatične povezave

- Strižni zatiči: standardni zatiči Φ16/Φ19 na zgornji prirobnici za kompozitne betonske talne plošče, ki zagotavljajo sinergistično nosilnost med jeklom in betonom

Zakaj izbrati HAISHENG?

1. Zanesljiva zmogljivost v več bazah in stabilna čezmejna dostava

Proizvodnja je razdeljena v štiri glavne baze za izdelavo jeklenih konstrukcij (Tianjin, Fujian, Shandong in Hubei), da se omogoči lokalizirana logistika in pošiljanje. Imamo zadostno zalogo standardnih jeklenih nosilcev H preseka za težke obremenitve za odpremo v 48 urah. Za nestandardne varjene tramove upravljamo 12 lastniških linij za varjenje pod praškom, kar nam omogoča, da zaobidemo ozka grla zmogljivosti v največji sezoni in zagotovimo pravočasno pošiljanje naročil polnega zabojnika za čezmorske stranke.

2. Celovita inšpekcija kakovosti s strani tretjih oseb in skladnost s standardi revizije tovarn v tujini

Vzdržujemo neodvisen notranji oddelek za inšpekcijo kakovosti in naročamo agencijam tretjih oseb, da preverijo vsako serijo glavnih nosilcev glede odkrivanja napak, debeline barvnega filma in specifikacij materiala. Zagotovljena so izvirna angleška poročila o inšpekcijskih pregledih, ki ustrezajo razpisu za inženiring in vstopnim standardom držav po vsej Afriki, jugovzhodni Aziji in srednji Aziji, kar odpravlja potrebo po dodatnem testiranju strank.

3. Brezplačna podrobna optimizacija načrta in risbe za preprečevanje napak in materialnih odpadkov

Naša 12-članska ekipa za detajle jeklenih konstrukcij v tujini optimizira podrobnosti povezav in preverja izračune obremenitev v skladu z lokalnimi standardi (BS, EN, GB). Proaktivno odpravljamo težave, kot so trki med nosilci in stebri in neusklajenost debeline plošč, ki jih najdemo v originalnih risbah, s čimer zmanjšamo odpad materiala na kraju samem za povprečno 8 %.

4. Čezmejne podporne storitve na enem mestu

Nudimo izvozno zaplinjevanje, embalažo, odporno na vlago in rjavenje, večjezične videoposnetke z navodili za namestitev in storitve carinjenja dokumentacije. Za projektna mesta v tujini lahko pošljemo certificirane inženirje za jeklene konstrukcije, da zagotovijo navodila za namestitev na kraju samem in premagujejo komunikacijske ovire, povezane z gradnjo na daljavo.

5. Dolgoročna garancija in podpora pri popravilu

Pod pogojem, da ni preobremenitev, ki jih povzroči človek, nudimo 3-letno garancijo na lakiranje, 15-letno garancijo na vroče cinkanje in doživljenjsko tehnično podporo za glavno konstrukcijo. Tovarniško dodeljene številke komponent zagotavljajo sledljivost, nadomestni deli z enakimi specifikacijami pa ostanejo na voljo do 10 let.

pogosta vprašanja

V1: Ali je treba za strešne nosilce portalnega okvirja uporabiti H-nosilke s spremenljivim prerezom?

O: Za razpone ≤15 m s standardnimi obremenitvami strehe se lahko za znižanje stroškov uporabijo H-nosilci s konstantnim prerezom. Za razpone >15 m ali kjer so obremenitve strehe (dež/sneg) znatne, so potrebni nosilci s spremenljivim prerezom; ti lahko zmanjšajo porabo jekla za 15–20 %, hkrati pa zmanjšajo strižne sile na nosilcih.

V2: Kako hitro izberem med varjenimi H-nosilci in vroče valjanimi H-nosilci?

O: Izberite vroče valjane nosilce za standardne dimenzije in tesne časovne razporede; izberite varjene nosilce za nestandardne prereze, spremenljive globine, zelo dolge razpone ali posebne debeline plošč. Vroče valjani nosilci so brez varilnih napetosti in primerni za območja z nizkimi temperaturami, medtem ko varjeni nosilci ponujajo večjo prilagodljivost po meri.

V3: Ali bodo rezalne odprtine v mreži H-nosilca vplivale na konstrukcijsko varnost?

O: Majhne odprtine, ojačane z ojačitvenimi ploščami v območju nizkega striga (srednji razpon), ne ogrožajo varnosti; vendar so odprtine strogo prepovedane v območju visokega striga v bližini nosilcev, saj lahko zlahka sprožijo strižno odpoved mreže. Naše podrobne načrtovalske risbe jasno označujejo ta prepovedana območja.

V4: Katera protikorozijska rešitev je priporočljiva za čezmorske regije z visoko izpostavljenostjo solnemu pršilu?

O: Vroče cinkanje je obvezno za obalna območja znotraj 5 km od obale, saj se bodo barvni sistemi neizogibno luščili in rjaveli v 3–5 letih; za notranja obalna območja nudijo visoko zgrajeni epoksi zaključni premazi boljšo splošno stroškovno učinkovitost.

V5: Kako se ravna z nosilci, če so predolgi za standardni prevoz vozil?

O: Nosilci, daljši od 12 metrov, so montažni v segmentih z natančno strojno obdelanimi poševnimi robovi. Spajanje na kraju samem uporablja sočelne zvare razreda I s polno penetracijo; ko ultrazvočno testiranje potrdi celovitost zvara, spojeni žarek deluje enako kot neprekinjeni in izpolnjuje standarde sprejemljivosti konstrukcije.

V6: Kako se določi debelina končne plošče? Ali je mogoče uporabiti standardno debelino na celotni plošči?

O: Univerzalnega standarda ni mogoče uporabiti; debelina končne plošče se izračuna na podlagi največje reakcijske sile podpore, ki je običajno v razponu od 16 mm do 40 mm. Nediskriminatorna uporaba tankih plošč lahko povzroči upogibanje končne plošče ali zdrs vijaka; nudimo brezplačne izračune debeline na podlagi obremenitev, specifičnih za projekt.
