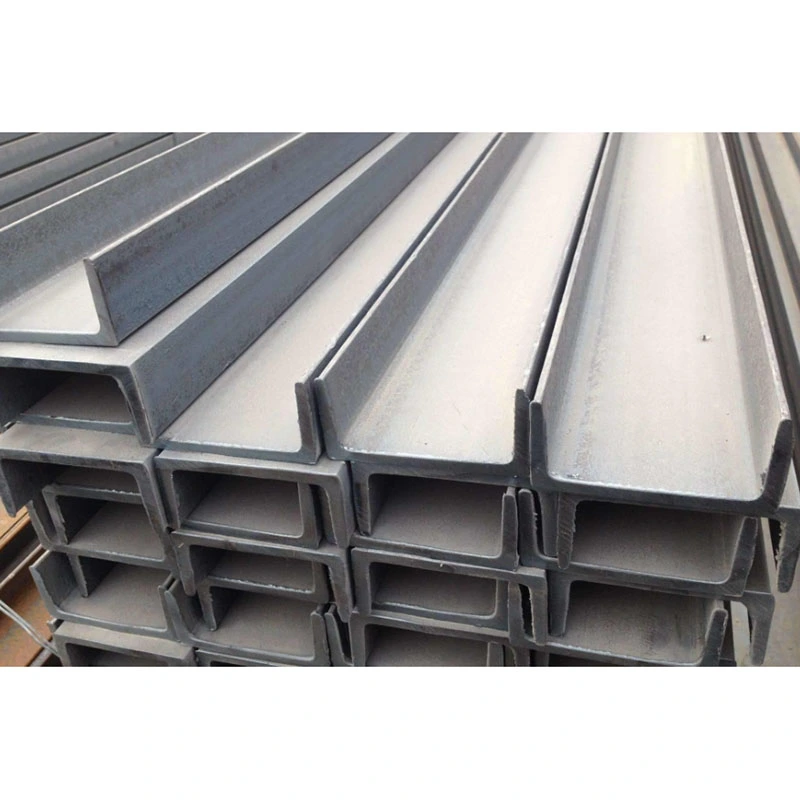

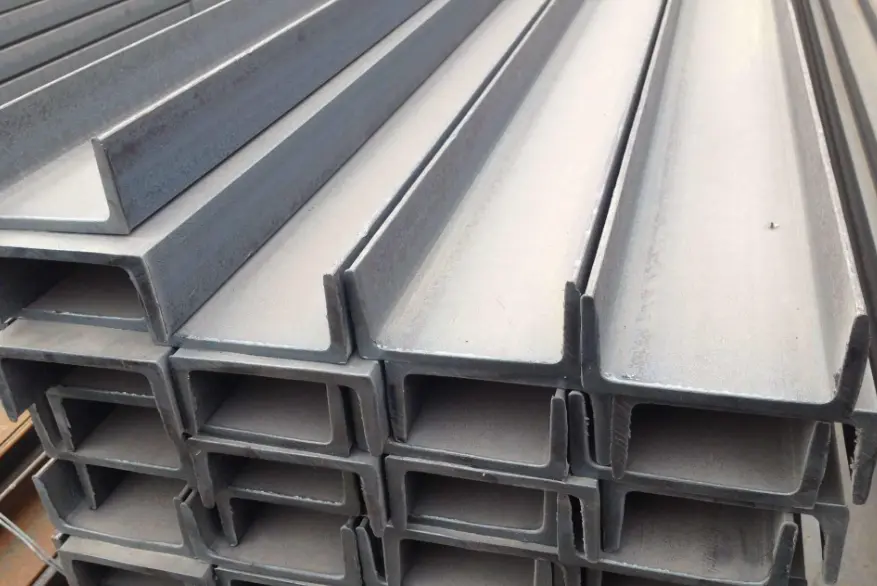

Vroče valjani konstrukcijski jekleni kanal

Vroče valjani strukturni jekleni kanali so najpogosteje uporabljeni lahki profili odprtega profila v jeklenih konstrukcijah. Za razliko od H-nosilcev ali I-nosilcev, ki so zasnovani za dvosmerno upogibanje, ti kanali uporabljajo enostransko odprtino v obliki črke U, da zagotovijo edinstvene sposobnosti vpenjanja in zadrževanja. Zasnovani so posebej za pomožne nosilne aplikacije, kot so oporniki okvirjev, podporne podlage, vgrajene stenske komponente in okvirji gred. Za razliko od hladno oblikovanih tankostenskih C-profilov imajo vroče valjani kanali gosto metalurško strukturo in vrhunsko odpornost na tlačno deformacijo, zaradi česar so primerni za zahtevna okolja, vključno z industrijskimi lokacijami in vlažnimi zunanjimi lokacijami.

Z izkoriščanjem obstoječega inventarja surovin HAISHENG izvaja le sekundarno natančno obdelavo – odpravlja potrebo po spajanju plošč in zagotavlja kratke dobavne roke. Ponujamo tudi modifikacije varjenja hrbta za hrbtom za izboljšanje torzijske togosti, s čimer učinkovito izpolnjujemo zahteve za veliko večino pomožnih komponent lahkih jeklenih konstrukcij.

Kategorizacija izdelkov in identifikacija preseka

1. Razlikovanje med dvema vrstama kanalskih odsekov

- Vroče valjani strukturni jekleni kanal: oblikovan v enem kosu pri visokih temperaturah v jeklarni; ima enakomerno debelino stojine in prirobnice ter lasten naklon na notranji površini prirobnice; ponuja visoko žilavost osnovnega materiala in odpornost na udarce; primeren za nosilne trajne konstrukcijske aplikacije.

- Hladno oblikovan C-kanal: oblikovan z valjčnim upogibanjem tankih jeklenih plošč pri sobni temperaturi brez toplotne obdelave; ima tanjše stene in manjšo lastno težo; uporablja se samo za strešne grede iz lahkega jekla in notranje okvirje; niso dovoljeni za uporabo kot nosilni natezni elementi.

2. Oznaka modela in definicije dimenzij

- Standard označevanja: poimenovan z uporabo oblike `[` + številka + pripona `a` ali `b` (npr. `[14a`, `[16b`); pripona `a` označuje lahek model s tanjšimi prirobnicami, medtem ko `b` označuje težji model z debelejšimi prirobnicami.

- Parametri prečnega prereza: Določeno s štirimi parametri—višina roba (h), širina roba (b), debelina roba (tw) in debelina roba (tf). Vsi vroče valjani profili iz konstrukcijskega jekla imajo lasten naklon na notranji površini prirobnice, zaradi česar niso združljivi s standardnimi konektorji, ki se uporabljajo za I-nose ali H-nose.

- Tovarniške standardne dolžine: na voljo v standardnih dolžinah 6 m, 9 m in 12 m; nestandardne dolžine niso na voljo v tovarni; zelo dolgi členi zahtevajo poševno čelno varjenje na mestu.

3. Merila za izbiro materiala

- Q235B: Primerno za standardna notranja okolja, suha zunanja območja, splošne podpore za cevi in ​​vgradnje v stene; 95% dostopnost na trgu; najnižji stroški nabave.

- Q355B: Primerno za prašna industrijska okolja, območja z vibracijami opreme, nosilci za težke obremenitve in napetostne povezave z visoko obremenitvijo vetra; ponuja 51 % večjo mejo tečenja in vrhunsko odpornost na ciklične (izmenične) obremenitve.

Tovarniško dobavljena natančna končna obdelava in standardizirane rešitve

1. Standardne končne komponente

- Telo glavnega kanala: razrezano na dolžino s pomočjo CNC hladnih žag; končne ploskve so pravokotne in gladke, brez oksidacijskih robov, povezanih s plazemskim rezanjem, s čimer preprečujejo vrzeli pri sestavljanju.

- Končni priključki: Ploščate priključne končne plošče in tesnilne plošče na koncu kanala (tesnilne plošče zaprejo odprtino kanala, da preprečijo dež in prah ter tako upočasnijo notranjo korozijo)

- Notranji sestavni deli kanala: navpična notranja ojačevalna rebra (točkovno privarjena proti notranjim stenam, da preprečijo običajno težavo, da se kanal z odprtim prerezom razteza navzven pod stiskanjem)

- Stranski dodatki: pomožne podporne plošče, medstebrne vezične spone in okrogle cevne objemke (zasnovane za stransko vpenjanje in nosilne povezave)

2. Izdelava lukenj za vijake in določbe za dviganje

- Izdelava lukenj: Nosilne priključne luknje so natančno izvrtane s 3-osnim CNC strojem (toleranca ±0,2 mm); združljiv s standardnimi vijaki razreda 4.8 in visoko trdnimi vijaki razreda 8.8; povrtavanje na mestu ni potrebno

- Pripomočki za dvigovanje: za težke vroče valjane kanale iz strukturnega jekla, ki presegajo dolžino 9 m, so na obeh straneh na voljo simetrično privarjena dvižna ušesa; krajše komponente se dvignejo neposredno preko prirobnic, kar ne zahteva dodatnega varjenja

3. Protikorozijske in protipožarne konfiguracije, specifične za scenarij

- Standardna uporaba v zaprtih prostorih: ročno odstranjevanje rje St3, ki mu sledi dvoslojni premazni sistem (osnovni in zaključni premaz); debelina suhega filma 55–90 μm; zagotavlja 8-letno notranjo zaščito pred rjo

- Zunanja obalna uporaba: odstranjevanje rje s peskanjem Sa2,5, ki mu sledi vroče cinkanje; debelina cinkove prevleke ≥70μm; zagotavlja 8–12 let odpornosti proti koroziji s solnim pršenjem

- Ognjevarne cone: Nanos tankoslojnega intumescentnega protipožarnega premaza preko obstoječe protikorozijske plasti; ustreza 1-urnemu standardu požarne odpornosti

4. Tri vrste talno nameščenih konfiguracij končnih izdelkov

- Osnovni kanal za podporo opreme: telo kanala + osnovna plošča + notranja navpična ojačitev + popolna protikorozijska obdelava; uporablja se za talne podstavke za ventilatorje in vodne črpalke

- Kanal za vezne drogove med stebri: telo kanala + dvostranski vezni ušesi + luknje za pozicionirne vijake; uporablja se za stransko stabilizacijo in oporo jeklenih stebrov H-prereza in okroglih cevnih stebrov

- ohišja iz lahkega jekla: hladno oblikovani C-prerezi + končne plošče + zatiči; uporablja se za podporo strešnih in stenskih barvno prevlečenih jeklenih plošč.

5. Inšpekcijska dokumentacija, priložena pošiljki

Izvirni proizvajalčevi certifikati o kakovosti materiala, zapisi polnih dimenzij in vizualnih pregledov ter edinstveni ID-ji komponent, kodirani z razprševanjem – vse v angleščini – za neposredno uporabo pri odobritvah nadzora na čezmorskih lokacijah in carinjenju.

Ključne praktične prednosti

1. Razpoložljivost na policah z ničelnim časom prilagajanja

Popolne specifikacije vroče valjanega jeklenega kanala so na zalogi, kar odpravlja zamudne postopke, kot so rezanje plošč, sestavljanje in varjenje pod praškom. V primerjavi z 12–18-dnevnim dobavnim časom za H-nosilke je mogoče standardne specifikacije natančno obdelati in odpremiti v 24 urah, kar popolnoma ustreza nujnim potrebam po naročilu majhnega obsega, kot so naknadne vgradnje v tovarno, dodatki cevovodov in nujna podporna popravila.

2. Zasnova odprtega kanala omogoča integrirano usmerjanje M&E (mehansko in električno).

Odprta notranja votlina v obliki črke U zagotavlja dovolj prostora za usmerjanje; nizkonapetostne kable in majhne vodovodne/odtočne cevi je mogoče vgraditi in pritrditi neposredno v notranjost, ne da bi potrebovali dodatne zunanje nosilce. V nasprotju z ozkimi votlinami I-nosilcev ali zaprtimi votlinami kvadratnih cevi prihodnje vzdrževanje ali zamenjava linij M&E ne zahteva rezanja v protikorozijsko prevleko komponente, kar zmanjša stroške O&M za več kot 40 %.

3. Zasnova ploščate hrbtne plošče poenostavlja podometno namestitev

Zunanja zadnja stran jeklene kanalete je neprekinjena ravna površina, ki omogoča neposredno poravnano montažo na betonske strižne stene ali stranice jeklenih nosilcev brez štrlečih rež ali neravnih vmesnikov. Za razliko od stožčastih prirobnic I-nosilcev ali dvojnih prirobnic H-nosilcev namestitev proti vgrajenim sidrom ne zahteva podložk za izravnavo, kar bistveno zmanjša čas dela na mestu.

4. Prilagodljiva kombinacija in modifikacija za nestandardne strukture

Dva vroče valjana kanala iz strukturnega jekla je mogoče zvariti hrbtno proti hrbtu v šablono, da tvorita enakovreden zaprt škatlasti odsek, s čimer se odpravijo inherentne slabosti posameznih kanalov glede torzijske togosti in bočne stabilnosti. Prav tako jih je mogoče združiti iz oči v oči in tvoriti votle stebre brez potrebe po rezanju po meri, kar učinkovito rešuje težave z odpadki materiala, povezane z majhnimi, nestandardnimi stebri.

5. Optimalni skupni stroški za aplikacije z majhno obremenitvijo

Pod enakimi stranskimi opornimi in podpornimi obremenitvami je lastna teža 13 % nižja kot pri I-nosilcih enake višine, kar ima za posledico hkratno zmanjšanje stroškov nabave surovin, logistike in dvigovanja. Ko služi samo pomožnim nosilnim funkcijam, zmogljivost v celoti izpolnjuje zahteve kode brez odpadkov, povezanih s "prekomerno projektirano" zmogljivostjo H-nosilcev ali I-nosilcev.

Primerjava štirih glavnih tipov konstrukcijskega jekla na podlagi ključnih izbirnih meril

1. Razlike v sposobnostih vpenjanja in zadrževanja

Samo jekleni kanali (C-kanali) imajo sposobnost "prijema" odprtega profila; kanalska odprtina omogoča neposredno vgradnjo in vpenjanje okroglih cevi, krožnih kablov ali manjših strukturnih delov brez potrebe po zunanjih sponkah. H-nosilci, I-nosilci in kvadratne cevi so odvisni od zunanjih pritrdilnih elementov, zaradi česar so vpenjalne točke nagnjene k premikanju pod obremenitvijo, kar ima za posledico slabo stabilnost pred vibracijami ali nihanjem podprtih vodov.

2. Razlike v strukturni funkciji in mejah

- H-nosilci: uravnotežena dvosmerna togost; primeren za primarne nosilne nosilce v etažah in strehah velikih razponov; sposoben prenesti trajne težke navpične obremenitve.

- I-nosilci: odlična upogibna odpornost vzdolž močne osi; primeren za sekundarne tramove v majhnih do srednjih ploščadih in tleh; zasnovan za enosmerno navpično upogibanje.

- Vroče valjani strukturni jekleni kanali: Primerni za bočne opore, podpore, vgrajene komponente in zadrževalno vpenjanje; prepovedano uporabljati kot samostojne primarne tramove, ki so predmet navpičnega upogibanja v razponih, večjih od 8 metrov.

- Kvadratne cevi: odlična dvosmerna torzijska odpornost; zaprti profil nudi trajno odpornost proti koroziji; uporablja se predvsem za navpične stebre; vendar je popravilo korozije znotraj votlega dela po rezanju lukenj izjemno težko.

3. Razlike v spremembah in vzdrževanju po namestitvi

Jeklene kanalete imajo tri izpostavljene stranice, kar omogoča varjenje nosilnih plošč ali ušes na poljubnem mestu brez notranjega brušenja. Nasprotno pa, ko je luknja izrezana v kvadratno cev, notranje votline ni mogoče očistiti rje ali prebarvati, kar ustvarja visoko tveganje skrite notranje korozije. Spajanje kratkih odsekov kanalov na kraju samem in spreminjanje lokacij lukenj sta preprosta postopka, ki ju lahko neodvisno izvedejo standardni tehniki na gradbišču.

4. Povzetek primernosti aplikacije

Dajte prednost vroče valjanim jeklenim kanalom za zunanje nosilce cevovodov, vgrajene komponente zavese in opornike med stebri; dajte prednost H-nosilcem za primarne strešne nosilce, ki pokrivajo velike površine; dajte prednost I-nosilcem za sekundarne nosilce na prehodih in ploščadih; in dajte prednost kvadratnim cevem za zunanje okrasne stebre.

Natančen proizvodni proces od konca do konca

I. Standardni delovni tok obdelave za vroče valjano kanaleto jeklo

1. Ponovni pregled surovin: preverite razred in model materiala; preglejte, ali je stransko upognjena ali zvita; predhodno mehansko poravnajte neskladne komponente; zavrnitev surovin z globoko površinsko korozijo.

2. CNC natančno rezanje: Rezanje na dolžino z uporabo hladnih žag; pripravite zvarne robove v obliki črke V na trakovih in prirobnicah za sočne spoje z velikim razponom, da zagotovite popolno penetracijo.

3. Pozicioniranje dodatne opreme in varjenje: Postavite ojačila, končne plošče in spone v skladu z risbami; natančno namestite notranja ojačila v votlino kanala, pri čemer ohranite prilegajočo režo ≤0,8 mm.

4. Varjenje v zaščitnem plinu: izvajajte neprekinjeno varjenje v zaščitnem plinu CO2, da preprečite poroznost; kritične nosilne sočne zvare izpostavite ultrazvočnemu testiranju (UT) vzorčenju na podlagi standardov stopnje II.

5. Natančna izdelava lukenj: CNC vrtanje lukenj za priključne točke za velike obremenitve; ustvarite različne procesne luknje na mestu in odstranite robove.

6. Popravek deformacije: Popravite z varjenjem povzročeno zvijanje ali zvijanje z uporabo nizkotemperaturnega plamenskega ravnanja, da preprečite ogrožanje mehanskih lastnosti osnovnega materiala.

7. Površinska protikorozijska obdelava: nanesite protikorozijsko prevleko ali vroče cinkanje po stopenjskem odstranjevanju rje; omogočite, da se premaz naravno strdi, da ustreza standardom.

8. Končni pregled in pakiranje: Označite identifikacijske številke komponent; preverite vse dimenzije; paket za prevoz po morju z uporabo nepremočljive raztegljive folije in lesenih palet.

II. Poseben postopek za dvokanalno montažo škatlastega odseka

Namestite dva vroče valjana kanala iz konstrukcijskega jekla na obeh straneh z uporabo namenske šablone → zavarujte z vmesnimi zvari, da preprečite neusklajenost → izvedite neprekinjeno varjenje po celotni dolžini na zunanjih straneh → izvedite splošno stransko ravnanje → popolno izdelavo lukenj in protikorozijsko obdelavo. Nastala varjena komponenta nudi dvosmerno togost, primerljivo s škatlastim nosilcem enakih specifikacij, hkrati pa zniža stroške za 22 %. III. Primerjalna analiza postopkov obdelave konstrukcijskega jekla

- H-nosilci: Vključuje več stopenj – sestavljanje plošče, obločno varjenje pod praškom in ravnanje prirobnic; kompleksen proces; predvsem po naročilu.

- I-nosilci/kanalno jeklo: Vključuje samo rezanje vroče valjanih materialov in varjenje majhnih komponent; poenostavljen postopek; gre predvsem za globoko predelavo zalog, ki so na prodajnih policah.

Obsežni standardizirani parametri delovanja

1. Tolerance dimenzij

- Skupno odstopanje dolžine komponente: ±3 mm

- Bočni odklon (pregib/premik): ≤L/1000 (kjer je L dejanska dolžina komponente)

- Zasuk prirobnice in naklon čelne ploskve: Skladno z nacionalnimi standardi GB/T 707 za vroče valjano jekleno kanale.

2. Mehanske lastnosti osnovnega materiala

3. Prečni strukturni parametri

- Značilnosti togosti: zmogljivost upogibanja močne osi izpolnjuje zahteve za lahke sekundarne nosilce; bočna togost šibke osi je nezadostna; torzijska odpornost posameznega elementa je šibka; obremenitev na sredini razpona brez bočne podpore je strogo prepovedana.

- Koeficient odpornosti proti vetru: fiksiran na 1,40 (nižji od enakovrednih H-nosilcev, višji od brezšivnih okroglih cevi); manjše tveganje deformacij zaradi vetra za zunanje nosilce z nizkim profilom.

- Nosilnost vpenjanja: Edinstvena mehanska zmogljivost za lokalizirano vpenjanje/zadrževanje; vzdrži bočne in radialne vpenjalne sile—strukturna značilnost, ki je ni mogoče najti pri drugih jeklenih profilih z odprtim profilom.

4. Standardi za pregled zvarov

- Primarni nosilni sočelni zvari: pregled zvarov stopnje II; 20-odstotna stopnja vzorčenja za ultrazvočno testiranje (UT) na kritičnih točkah napetosti/povezave.

- Kotni zvari ojačitve in plošče z ušesi: samo vizualni pregled; skladnost zahteva odsotnost hladnih krogov, poroznosti ali brizganja/maglic zvara.

5. Priključni in dodatni parametri

- Izbira vijakov: standardni vijaki razreda 4.8 za običajne statične podpore; Vijaki visoke trdnosti razreda 8.8 za vibrirajočo opremo ali povezave z visoko napetostjo.

- Debelina priključne plošče: standardno območje 8–20 mm; izbrano na podlagi posebnih zahtev glede bočne napetosti in strižne obremenitve.

Kako izbrati visokokakovostnega proizvajalca nosilcev za jeklene konstrukcije?

1. Obsežna zaloga in hitra medregionalna dostava

HAISHENG vzdržuje pripravljeno zalogo vroče valjanih konstrukcijskih jeklenih kanalov (velikosti 10#–28#) v štirih glavnih proizvodnih bazah, pri čemer izpolnjuje naročila za domače trge, trge jugovzhodne Azije in srednje Azije. Odpravljamo zamude zaradi pomanjkanja vmesnih zalog; standardna naročila, ki zahtevajo natančno obdelavo, so naložena in odposlana v 48 urah, medtem ko se izvoz polnih zabojnikov obdela z racionaliziranim nakladanjem zabojnikov.

2. Specializirana obdelava za komponente odprtega profila

Za obravnavo izzivov, kot sta širitev prirobnice in zagotavljanje tesnega prileganja na nagnjene površine, uporabljamo specializirane pozicionirne priprave, ki ohranjajo toleranco prileganja za ojačitve in objemke znotraj 0,5 mm. To rešuje običajne industrijske težave, kot so ohlapne povezave na nagnjenih površinah in strukturno rahljanje pod obremenitvijo.

3. Skladna večjezična izvozna dostava

Zagotavljamo izvirne angleške različice vse tovarniške dokumentacije in poročil o preskusih, vključno s preverjanjem tretje osebe SGS za vroče cinkanje in debelino barvnega filma. Naša dokumentacija izpolnjuje vse zahteve glede skladnosti za revizije lastnikov projektov v tujini, carinjenje in razpise za projekte.

4. Protikorozijska zaščita in sprememba komponent na zahtevo

Protikorozijske rešitve prilagajamo podnebju na lokaciji projekta, pri čemer uporabljamo različne obdelave za celinska, obalna in kemično-industrijska območja. Podpiramo nestandardne modifikacije - kot so varjenje kanalov "back-to-back", objemke po meri in ekscentrično prebijanje lukenj - s čimer strankam odpade potreba po dodatnem izvajanju obdelave.

5. Brezplačna tehnična podpora za strukturno izbiro

Predprodajna podpora vključuje strokovne napotke o razlikovanju med vroče valjanimi in hladno oblikovanimi kanali za preprečevanje strukturnih varnostnih tveganj zaradi nepravilne izbire. Poprodajna podpora zajema tehnično pomoč na daljavo za opornike na visoki nadmorski višini in namestitev nosilcev, poleg stalne sledljivosti prek številčenja sestavnih delov.

pogosta vprašanja

V1: Ali je mogoče vroče valjano jekleno jeklo in hladno oblikovano jeklo v obliki črke C zamenjati drug za drugega?

O: Ne, ni jih mogoče zamenjati. Osnovni material vroče valjanega strukturnega jeklenega kanala je bil toplotno obdelan in kaljen, kar ima močno žilavost in odpornost na udarce. Uporablja se za trajne konstrukcijske obremenitve; medtem ko ima hladno oblikovano jeklo v obliki črke C tanko steno in je nagnjeno k deformacijam ter se uporablja samo za nosilce ohišij. Specifikacija prepoveduje njegovo uporabo za vezne palice in nosilne podpore.

V2: Kakšen je največji razpon enokanalnega jekla?

O: Brez bočne podpore je največji razpon 4,5 metra. Če razpon presega to vrednost, je treba dodati stranske vezne drogove ali dvokanalno škatlasto strukturo, da se prepreči bočno prevračanje šibke osi.

V3: Ali je treba narediti protikorozijsko obdelavo znotraj jeklene votline kanala?

O: Postopek peskanja in pršenja lahko pokrije celotno notranjost votline in ni potrebna dodatna obdelava; plast cinka pri postopku vročega cinkanja se lahko enakomerno oprime notranje votline. Samo zaprtega kanalskega jekla ni mogoče notranje zaščititi pred korozijo, v kanalskem jeklu pa ni notranjih slepih točk rje.

V4: Kakšna so izbirna merila za profilno jeklo tipa A in tipa B?

O: Za statične lahke obremenitve in kratke razpone je izbran tip A, da se prihranijo stroški nabave; za vezne drogove na visoki nadmorski višini, vibracije opreme in stranske udarne obremenitve je izbran tip B za dodajanje debelejše prirobnice za preprečevanje lokalnih zmečkanin in razpok.

V5: Ali se lahko kot glavni nosilec strehe uporablja kanaletasto jeklo?

O: Ni priporočljivo. Odprt prečni prerez ima izredno slabo torzijsko stabilnost, izmenične obremenitve vetra in snega na strehi pa bodo verjetno povzročile zvijanje in odpoved komponente. Lahko se uporablja samo kot sekundarni nosilec za strešne nosilce in ne more biti uporabljen kot glavni nosilni nosilec.
