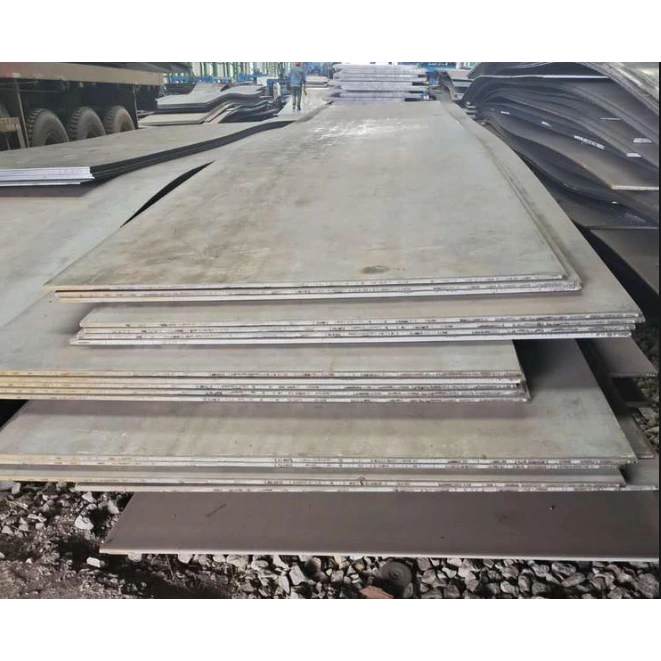

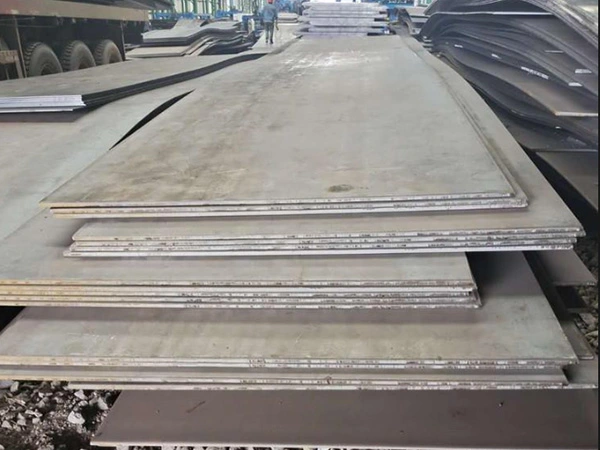

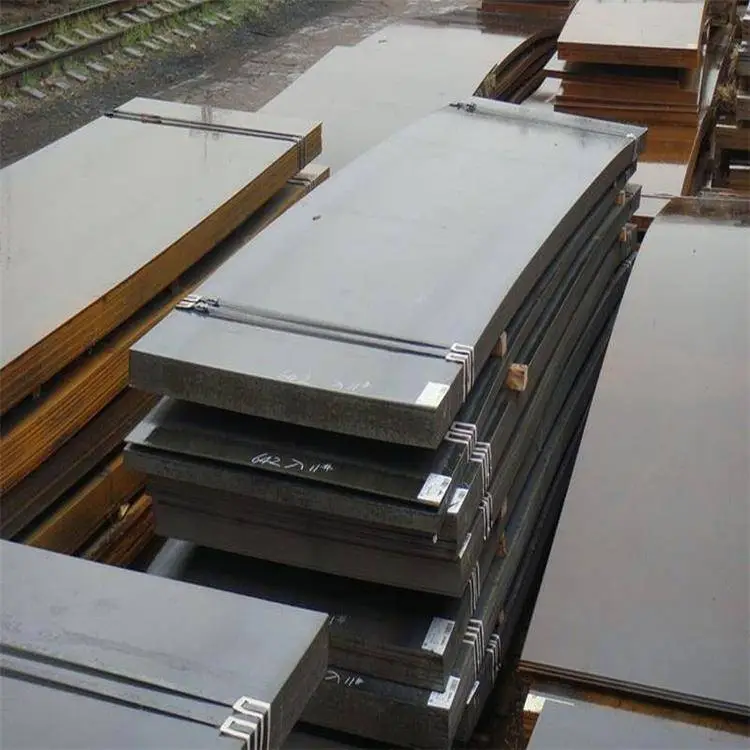

Vroče valjane strukturne jeklene plošče

Vroče valjane strukturne jeklene plošče so temeljne surovine za gradnjo jeklenih konstrukcij, težkih strojev, občinskih cest in mostov. Proizvedeni v skladu z nacionalnima standardoma GB/T 700-2006 in GB/T 1591-2018 so razvrščeni v vroče valjane plošče, hladno valjane plošče, srednje debele plošče in protizdrsne kariraste plošče. Z uravnoteženimi mehanskimi lastnostmi in odlično zmogljivostjo pri varjenju, hladnem krivljenju in prebijanju integrirane strukturne jeklene plošče zagotavljajo neprekinjen prenos sile brez rež med spajanjem, kar je idealno za nosilne podlage z velikimi površinami in spojne plošče.

HAISHENG ponuja celotno paleto specifikacij debeline vroče valjanih strukturnih jeklenih plošč, prilagodljivo rezanje za dele posebne oblike in vdelane plošče, popolna poročila o mehanskih preskusih materiala in protikorozijsko obdelavo, kot sta barvanje in vroče cinkanje, da bi na enem mestu izpolnili zahteve po nabavi jekla v razsutem stanju za jeklene konstrukcije, stroje in komunalne projekte.

1. Veljavni proizvodni standardi

GB/T 700-2006 Ogljikovo strukturno jeklo

GB/T 1591-2018 nizkolegirano strukturno jeklo visoke trdnosti

GB/T 3274 Sprejemanje dimenzij in oblik za ogljikove strukturne debele plošče

2. Glavne lastnosti izdelka

2.1 Material in mehanske lastnosti

Zrela serija ogljikovih in nizkolegiranih materialov z glavnimi razredi Q235B in Q355B dosegajo uravnoteženo trdnost, plastičnost in žilavost, stabilne mehanske lastnosti pri sobni temperaturi, ki lahko prenesejo statične obremenitve, dinamične obremenitve in določene temperaturne razlike.

Vgrajeno valjane plošče imajo enakomerno notranjo teksturo in neprekinjen prenos sile, z izjemno odpornostjo na stiskanje, upogibanje in zgibanje za nosilne in ograjene podlage z velikimi površinami.

Različni razredi jekla, ki segajo od navadne trdnosti do visoke trdnosti za izbiro, ki se ujemajo z različnimi stopnjami obremenitve, vključno z lahkimi ohišji, težkimi nosilnimi in tlačno nosilnimi komponentami opreme.

2.2 Razlike med kategorijami in procesi

Vroče valjane plošče: dobra žilavost, širok razpon debelin, nizki stroški, odpornost na visoke temperature in odlična zmogljivost varjenja na kraju samem kot primarni inženirski material; prekrit z oksidno lusko in zmerno dimenzijsko natančnostjo.

Hladno valjane plošče: gladka površina, ozka dimenzijska toleranca, visoka ravnost in vrhunska upogibna zmogljivost za natančno obdelavo, žigosanje in dekorativne komponente; tanka debelina in šibkejša odpornost na visoke temperature kot vroče valjane plošče.

Izpeljane funkcionalne različice: kariraste plošče so protizdrsne in odporne proti obrabi za pešpoti in ploščadi; srednje debele plošče ciljajo na težke obremenitve velikih komponent; rezane plošče in originalne kolutne plošče podpirajo prilagodljivo rezanje z visoko porabo materiala.

2.3 Prednosti obdelave in sestavljanja

Celovita zmogljivost strojne obdelave podpira rezanje, krivljenje, prebijanje, valjanje, varjenje, poliranje in premazovanje, združljivo z vsemi postopki izdelave jeklenih konstrukcij.

Ploščate plošče omogočajo enostavno spajanje, lepljenje in izdelavo čelnih spojev, ki se brezhibno ujemajo s profilnimi jeklenimi profili, cevmi in pritrdilnimi elementi za kompleksne spoje.

Prilagodljive velikosti omogočajo rezanje celih plošč na kose posebne oblike, majhne plošče in vgrajene dele z močno univerzalnostjo.

2.4 Prilagodljivost okolju

Osnovno jeklo ima primerno vremensko odpornost; po odstranjevanju rje, barvanju ali vročem cinkanju proti koroziji se lahko uporablja v zaprtih prostorih, na prostem in v vlažnih okoljih za dolgotrajno uporabo.

Široko uporabno temperaturno območje: navadne plošče iz ogljikovega jekla običajno delujejo med -20 ℃ in 350 ℃; posebni razredi jekla ustrezajo delovnim pogojem pri nizkih ali visokih temperaturah.

2.5 Stroškovne prednosti in omejitve

Zadostna dobava surovin, popolne specifikacije in množična proizvodnja zmanjšajo stroške na enoto, kar prinaša visoko celovito stroškovno učinkovitost kot najosnovnejše splošno jeklo za jeklene konstrukcije.

Tanke plošče kažejo šibko odpornost na lokalne udarce in udrtine; posebej debele plošče nosijo veliko lastno težo in povečajo celotno konstrukcijsko obremenitev.

Gole plošče so pod izpostavljenostjo nagnjene k rjavenju in morajo biti opremljene s protikorozijsko obdelavo; za hladno upogibanje in žigosanje plošč visoke trdnosti je potreben strog nadzor parametrov, da se prepreči razpokanje.

3. Področje uporabe vroče valjanih konstrukcijskih jeklenih plošč

3.1 Glavne aplikacije

Inženiring gradbenih jeklenih konstrukcij: talne osnovne plošče, strešne plošče, stenske plošče in podestne plošče; ojačitve, predelne plošče, čelne plošče, povezovalne plošče in vgrajene jeklene plošče za jeklene stebre in nosilce, jedrni materiali za glavne nosilne in spojne povezave.

Proizvodnja opreme in strojev: lupine opreme, podstavki, okvirji, varovala, silosi, podložne plošče za kalupe in obloge, odporne proti obrabi, za gradbene stroje.

Platforme za ograjo in pločnike: kariraste plošče za prehode v delavnicah, stopnišča in pokrove rovov; navadne plošče za tovarniške ohišja in pregrade.

Tlačne posode in dodatki za cevi: Atmosferski rezervoarji za shranjevanje, rezervoarji za vodo, glave cevi, nosilci cevi in ​​ojačitvene plošče cilindrov za komponente, ki ne nosijo visokega tlaka.

Komunalni in mostni inženiring: pomožne podporne plošče za mostove, cestne zaščitne plošče, komunalne ograje, osnovne plošče pokrovov jaškov, plošče za oblaganje reke in komponente prometnih objektov.

Strojna oprema in nestandardna obdelava: razrezane v posebne oblikovane dele za zapiranje robov, plošče za zapiranje vode, ojačitvene plošče in začasne podporne plošče za različne nestandardne rezervne dele.

3.2 Ujemanje uporab po kategoriji izdelkov

Vroče valjane srednje debele plošče: predvsem debele plošče za težke jeklene komponente, podlage opreme, mostove, rezervoarje in velike nosilne plošče.

Vroče valjane rezane plošče: običajne tanke in srednje debeline z visoko stroškovno učinkovitostjo, pogosto uporabljene za tovarniške tramove, stebre in ohišja z največjo inženirsko porabo.

Hladno valjane tanke plošče: gladka visoko natančna površina za natančno žigosanje, okrasne plošče, električne omarice in lahke zunanje lupine.

Kariraste jeklene plošče: Izjemna protizdrsna zmogljivost za ploščadi za pešce, stopniščne stopnice in talne deske vozil.

3.3 Enostavni nasveti za izbiro

Dajte prednost vroče valjanim ploščam za nosilne, varilne in zunanje delovne pogoje na prostem;

Izberite hladno valjane plošče za zahteve po videzu, natančno žigosanje in scenarije notranje dekoracije;

Uporabite kariraste plošče za prehode za pešce in protizdrsne površine.

4. Parametri zmogljivosti celotnega obsega

4.1 Glavne stopnje in mehanske lastnosti pri sobni temperaturi

4.2 Splošne fizikalne konstante

Gostota: 7,85 g/cm³

Modul elastičnosti: 2,06×10⁵ MPa

Poissonovo razmerje: 0,3

Toplotna prevodnost: 45 W/(m·K)

4.3 Razvrstitev po debelini in standardne mere

Razvrstitev debeline v industriji

Tanka plošča: 0,5～3,0 mm (hladno valjana/vroče valjana)

Srednja plošča: 3,0 ~ 14,0 mm

Debela plošča: 14,0 ~ 60,0 mm

Izjemno debela plošča: >60 mm (težke jeklene konstrukcije, osnove opreme)

Standardne fiksne velikosti

Skupne širine: 1000 mm, 1220 mm, 1500 mm, 1800 mm, 2000 mm

Skupne dolžine: 2000 mm, 2440 mm, 6000 mm, 12000 mm

Toleranca: debelina ±0,3 ~ ±10%; Dolžina in širina ±5 mm

Glavne kategorije in razpon debeline

Vroče valjana rezana plošča: 2,0 ~ 12 mm, največja poraba v gradbenih projektih

Vroče valjana originalna plošča: 12～60 mm, za težke obremenitve, mostove, rezervoarje

Hladno valjana jeklena plošča: 0,5 ~ 3,0 mm, gladka, visoko natančna površina

Karirasta jeklena plošča: 3,0～8,0 mm (lečast / diamantni protizdrsni vzorec)

4.4 Učinkovitost obdelave

Lastnost hladnega upogibanja: Q235 in Q355 podpirata 180° hladno upogibanje s premerom trna ≤ 2-kratne debeline plošče, brez razpok ali razslojevanja na mestih upogibanja.

Lastnost varjenja: Ekvivalent z nizko vsebnostjo ogljika zagotavlja odlično varivost, združljivo z ročnim obločnim varjenjem in varjenjem v zaščitenem plinu brez kompleksnega predgretja.

Žigosanje in upogibanje: Hladno valjani listi zagotavljajo optimalno zmogljivost štancanja; upogibanje pod velikim kotom ni priporočljivo za debele plošče.

Delovna temperatura: splošne plošče iz ogljikovega jekla se gibljejo od -20 ℃ do 350 ℃; Razredi Q355D/E za nizkotemperaturne projekte z minimalno odpornostjo na ultra nizke temperature.

4.5 Referenčni odsek Mehanski parametri

Modul upogibnega odseka narašča eksponentno z debelino plošče

Strižna trdnost je enaka 0,5～0,6-kratni meji tečenja

Tanke plošče so nagnjene k lokalni nestabilnosti pri stiskanju, medtem ko debele plošče ohranjajo stabilno odpornost na stiskanje

4.6 Kakovost površine in protikorozijska obdelava

Status površine za dostavo: vroče valjana z oksidno lestvico, gladka hladno valjana površina, lužena, peskana, peskana

Protikorozijske rešitve

Barva/epoksidni temeljni premaz: Za običajna notranja okolja

Vroče cinkanje: debelina cinkove prevleke 60 ~ 120 μm za dolgoročno uporabo na prostem

Peskanje + premaz proti rji: standardni postopek za projekte jeklenih konstrukcij

Standard sprejemljivosti površine: Brez razpok, gub, brazgotin, delaminacije in hude rje.

4.7 Vodnik za izbiro aplikacije

✅ Primerni scenariji Jeklene ojačitve nosilcev in stebrov, predelne plošče, vgrajene jeklene plošče, talne osnovne plošče, podnožja opreme, plošče ploščadi, stopniščne stopnice, ograjene plošče, pomožne plošče mostov, atmosferski rezervoarji za shranjevanje, mehanski okvirji.

❌ Neprimerni scenariji Notranje stene visokotlačnih posod, visokotemperaturni in visokotlačni cevovodi, močno korozivni mediji (potrebno je posebno jeklo za posode ali nerjavno jeklo).

Pravila hitre izbire

Navadne tovarne, ohišja in majhna oprema: vroče valjana plošča Q235B

Nosilci za velike obremenitve in debele plošče, mostovi: Q355B srednja in debela plošča

Dekoracija videza in žigosanje, lupine omarice: Hladno valjana tanka plošča

Poti, delovne ploščadi in stopnice: protizdrsna karirasta plošča

5. Skupne tabele specifikacij vroče valjanih konstrukcijskih jeklenih plošč

5.1 Vroče valjana navadna jeklena plošča (rezana plošča / originalna plošča, Q235B/Q355B)

Standardne velikosti širine × dolžine: 1500×6000, 1800×6000, 2000×6000, 1500×12000, 1800×12000, 2000×12000

Tanka plošča 2,0~3,0 mm (ohišje, obrezovanje robov, spajanje tanke plošče)

Srednja plošča 4,0~10 mm (največja inženirska poraba, ojačitve in vdelane plošče)

Debela plošča 12 ~ 60 mm (težke jeklene konstrukcije, mostovi, podstavki opreme)

5.2 Hladno valjana jeklena plošča (0,5 ~ 3,0 mm, gladka površina visoke natančnosti)

Standardna velikost lista: 1000 × 2000, 1220 × 2440, 1500 × 3000 Skupna debelina: 0,5, 0,8, 1,0, 1,2, 1,5, 2,0, 2,5, 3,0 mm Uporaba jedra: lupine električnih omaric, deli za žigosanje, okrasne plošče, natančna strojna oprema, lahka zunanja ohišja Lastnosti: Visoka dimenzijska natančnost, površina brez oksidov, ni primerna za delovne pogoje pri visokih temperaturah in težkih obremenitvah.

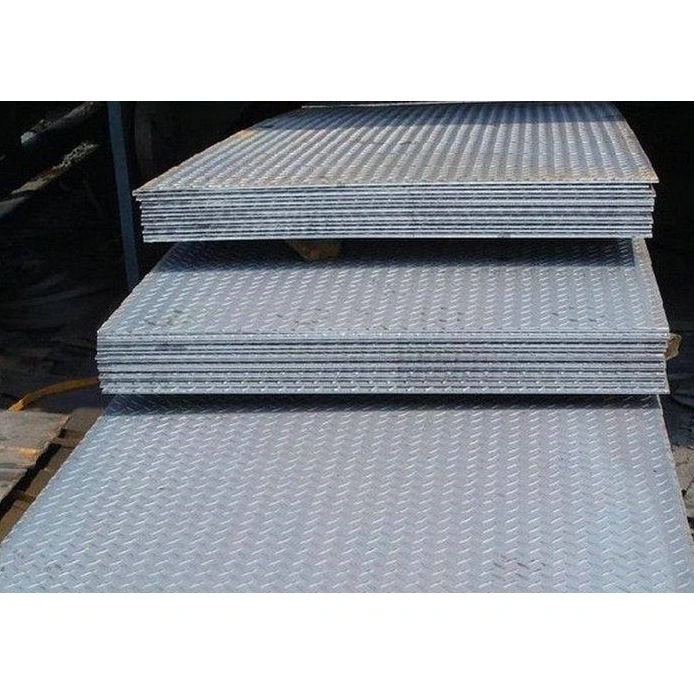

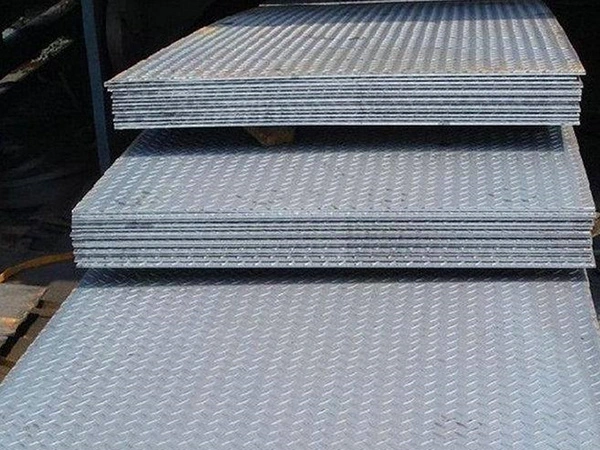

5.3 Karirasta protizdrsna jeklena plošča (lentikularen/diamantni vzorec, namenjen za jeklene ploščadi)

Standardna velikost: 1500×6000, 1800×6000 Debelina osnovne plošče: 3,0, 4,0, 5,0, 6,0, 8,0 mm

3,0/4,0 mm: Delavniški prehodi, enostavne ploščadi, stopnišča

5,0/6,0/8,0 mm: ploščadi za težke obremenitve, talne plošče za tovornjake, industrijske steze

5.4 Pravila za izbiro velikosti in materiala

Prednostna širina: 1500 mm (najpogostejši, nizko rezanje odpadkov), 1800 mm, 2000 mm

Želena dolžina: 6000 mm (splošna konstrukcija), 12000 mm (dolge komponente, uporaba cele plošče)

Standard izbire materiala

Navadna tovarna, ohišje, vgrajeni deli, povezovalne plošče: Q235B

Nosilci za velike obremenitve, debele plošče, mostovi, velike jeklene konstrukcije: Q355B

Razlika med rezano ploščo in originalno ploščo

Rezana plošča: 2–12 mm, poceni, povprečna ravnost, prva izbira za civilne in navadne jeklene konstrukcije

Originalna plošča: debelina nad 12 mm, enotna notranja struktura, stabilna mehanska zmogljivost, obvezna za velike obremenitve in projekte mostov

5.5 Splošna formula za izračun teže

Teža na kvadratni meter (kg/㎡) = Debelina (mm) × 7,85

Skupna teža posamezne plošče = dolžina (m) × širina (m) × debelina (mm) × 7,85

6. Prednosti dobave tovarne HAISHENG

Neposredna dobava iz prvotnega tovarniškega skladišča: lastna delavnica za rezanje plošč s popolnimi specifikacijami vroče valjanih, hladno valjanih in karirastih srednje debelih plošč na zalogi, brez pribitka posrednikov, očitna stroškovna prednost za velike čezmorske inženirske projekte.

Stabilna in hitra dostava: plošče običajne debeline in širine so v celoti založene vse leto, kar podpira serijsko dostavo in nujno rezanje vdelanih plošč posebne oblike in ojačitev za izpolnjevanje tesnih urnikov gradnje.

Sledljivost nadzora kakovosti v celotnem procesu: ponovni mehanski pregled surovin pred skladiščenjem, vzorčenje med valjanjem in popoln vizualni pregled končne velikosti in videza. Vsaki seriji je priložen celoten certifikat materiala, poročila o nateznih in udarnih preskusih, ki podpirajo inšpekcijo vzorčenja na kraju samem tretje osebe za nemoten sprejem čezmorskih projektov.

Storitev podporne obdelave na enem mestu: na voljo je CNC rezanje, krivljenje, prebijanje, rezanje utorov in vroče cinkanje proti koroziji, ki se ujema s H-nosilci, I-nosilci, kanali in visoko trdnimi vijaki za integrirano izvozno embalažo.

Standardna izvozna embalaža: Jeklene plošče, prekrite s filmom in povezane z jeklenimi trakovi, ojačane z lesenimi paletami za zaščito pred vlago in rjavenjem, popolni kitajski in angleški certifikati ter poročila o materialih za carinjenje in prevzem na lokaciji.

7. Pogosto zastavljena vprašanja

V: Ali naj izberemo plošče Q235B ali Q355B za notranja tovarniška ohišja?

A: Stroškovno učinkovit Q235B za lahka ohišja in majhne vgrajene dele; srednje debele plošče visoke trdnosti Q355B za končne plošče težkih nosilcev, podstavke opreme in nosilne komponente mostov.

V: Katera protikorozijska obdelava zagotavlja daljšo življenjsko dobo plošč, ki se uporabljajo pri obalnih projektih na prostem?

O: Vroče cinkanje cele plošče je prednostno za dolgoročna zunanja okolja s slanim pršenjem; peskanje in dve plasti epoksidnega temeljnega premaza proti rjavenju za kratkotrajne vlažne pogoje v zaprtih prostorih.

V: Kako ločiti rezane plošče od originalnih plošč, katere izbrati za težke projekte?

A: 2–12 mm tanke in srednje plošče so rezane plošče z nižjo ceno; plošče nad 12 mm so valjane originalne plošče z enakomerno notranjo metalografsko strukturo in stabilnim delovanjem, obvezne za mostove in podlage težke opreme.

V: Ali debelina dvignjenega karirastega vzorca šteje kot debelina pri izračunu nosilnosti?

O: Za izračun konstrukcijske zasnove je sprejeta samo debelina osnovne plošče, protizdrsni štrline so izključene iz nosilne debeline, izberite plošče glede na debelino podlage glede na zahteve obremenitve.

V: Ali se lahko hladno valjane plošče uporabljajo za nosilne podlage opreme?

O: Ni priporočljivo. Hladno valjane plošče imajo tanko debelino in šibko odpornost na visoke temperature; vroče valjane srednje debele plošče so enotno uporabljene za težke podlage in varjene nosilne komponente.
